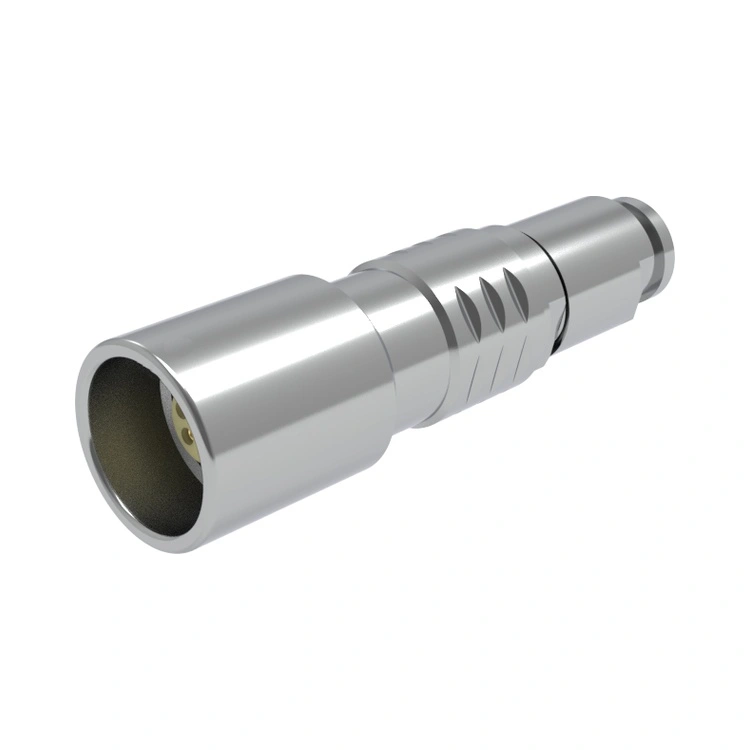

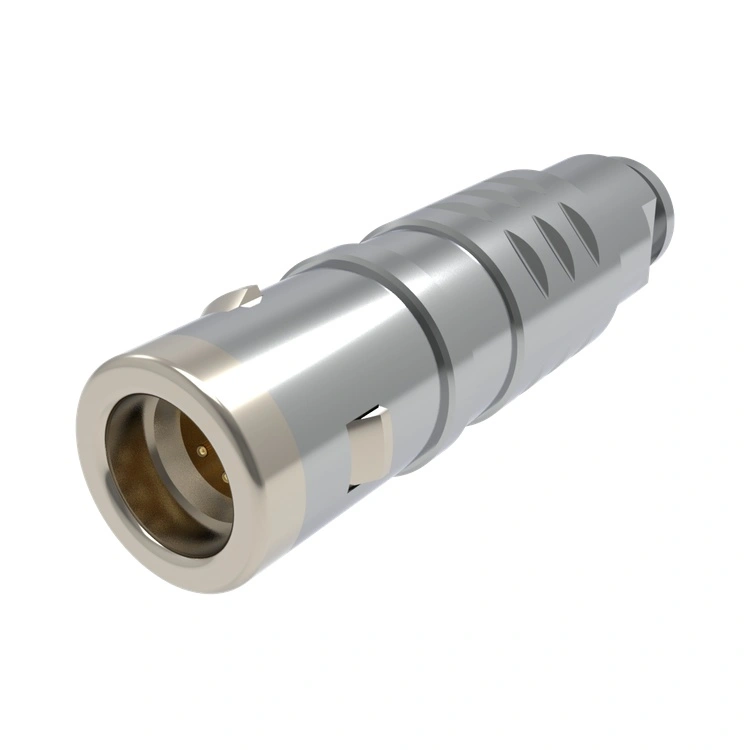

E-sarjan metallinen push-pull-liitin edustaa Reunionin strategista lähestymistapaa kustannustietoisten suunnittelutiimien ammattimaiseen yhteenliittämiseen. Ei-välttämättömien röyhelöiden poistaminen säilyttäen samalla laadun keskeiset tunnusmerkit – luotettava itsestään lukittuva äänipalautteen, täysmetallinen rakenne EMI-suojaukseen ja kosketusjärjestelmät, jotka on mitoitettu yli 5 000 kytkentäjaksolle. Sen vakiolämpötila-alue -45°C - +125°C kattaa suurimman osan valvotuista ympäristösovelluksista, IP67-vedeneristys soveltuu ulkokäyttöön. Reunionin vertikaalisesti integroitu valmistus – talon sisäisestä tarkasta CNC-työstyksestä automatisoituun sähkötestaukseen – alentaa tuotantokustannuksia laadusta tinkimättä. OEM-valmistajille, jotka tuottavat suuria määriä potilasvalvontalaitteita, laboratorioinstrumentteja tai teollisuusohjaimia, E-sarjan metallinen työntöliitin tarjoaa tarvitsemasi olennaisen suorituskyvyn ja säilyttää marginaalirakenteen. Jokaisella yksiköllä on 12 kuukauden takuu ja täydellinen ERP-jäljitettävyys, mikä varmistaa riskittömän integroinnin toimitusketjuusi.
E-sarja keskittyy kriittisimpien liitintoimintojen toimittamiseen kilpailukykyisimmällä hinnalla, dokumentoidulla luotettavuudella ja toimitusketjun läpinäkyvyydellä.
| Ominaisuus | Hyöty |
| Arvostettu suunnittelu | Säilyttää kaikki olennaiset push-pull-toiminnot ja eliminoi kalliin ylimäärittelyn – ihanteellinen suuriin OEM-hankintoihin. |
| Luotettava Push-Pull salpa | Nopea yhdellä kädellä yhdistäminen kosketuksella ja kuulolla lukon vahvistuksella, mikä vähentää asennusaikaa ja käyttäjän virheitä kokoonpanolinjoilla. |
| Täysmetallirakenne | Tarjoaa perustavanlaatuisen EMI-suojauksen ja mekaanisen kestävyyden murto-osalla erikoissuunnittelun kustannuksista. |
| Joustava irtisanominen | Juotos- ja piirilevykoskettimet sopivat erilaisiin kokoonpanomenetelmiin ja kaapelityyppeihin – näytteitä on saatavana 5–7 päivän toimitusajalla. |
| Normaali ympäristötoleranssi | -45°C - +125°C käyttöalue kattaa useimmat teollisuuden, kaupalliset ja lääketieteelliset sisäympäristöt. |
| Todistettu kestävyys | >5 000 kytkentäjaksoa tasaisella kosketusresistanssilla (≤5 mΩ alku) – luotettava pitkäikäisille laitteille. |
| Ei tarpeettomia vaihtoehtoja | Virtaviivainen tuotevalikoima tarkoittaa nopeampaa toimitusta (15–20 päivää tuotantotilauksille) ja alhaisempia varaston kantokustannuksia. |
E-sarjan metallinen push-pull-liitin on Reunionin lopullinen vastaus markkinoiden tarpeeseen saada "ei tavallinen, kaikki suorituskykyinen" pyöreä liitin, joka tekee laadukkaasta yhteenliitännästä kohtuuhintaista jokapäiväisiin sovelluksiin – nyt läpinäkyvin takuuehtoin ja pätevien OEM-ostajien ehdottomalla palautuskäytännöllä.
E-sarjan metallinen push-pull-liitin on suunniteltu sovelluksiin, joissa kustannusten optimointi on suunnittelun ensisijainen tavoite, mutta yhteyden luotettavuudesta ei voida tinkiä.
Lääketieteelliset laitteet – diagnostinen seuranta, kirurginen järjestelmä
Industrial Controls – PLC I/O-moduulit, käyttöpaneelit ja kuljetinjärjestelmän anturit.
Laboratoriolaitteet – Spektrofotometrit, sentrifugit ja lämpötilatestauskammiot.
Viestintälaitteet – Verkkokytkimet, tukiasemien telineliitännät ja lähetysäänireitittimet.
Turvajärjestelmät – Valvontakameraliitännät, kulunvalvontapaneelit ja hälytysjärjestelmämoduulit.
| Parametri | Erittely |
| Kuoren materiaali | Messinki nikkelöinnillä (vakio); |
| Kuoren koot | 0, 1 |
| Yhteystiedot | 2-6 nastaa |
| Parittelusyklit | >5000 operaatiota |
| Lämpötila-alue | -45°C ~ +125°C |
| EMI-suojaus | Täysmetallinen kotelo tarjoaa perussuojauksen |
| Sisäänpääsyn suojaus | IP67l |
| Suolasumutuskestävyys | > 48 tuntia |
| Tärinä | 10-2000Hz, 10g |
| Mekaaninen isku | 100g, 6ms |
| Kosketusvastus | ≤5mΩ (alku) |
| Eristysvastus | ≥5000MΩ (500VDC) |
| Irtisanomisen tyylit | Juotos ja piirilevy (suora tai suorakulmainen) |
Kaikki E-sarjan liittimet ovat RoHS-yhteensopivia ja käyvät läpi 100 % sähkötestauksen (jatkuvuus, eristys, dielektrinen lujuus) ennen toimitusta. Reunionin tilastollinen prosessinohjaus (SPC) varmistaa mittasuhteiden yhdenmukaisuuden suurien volyymien ajoissa. Saatavilla on täydelliset testitiedot ja 3D STEP -mallit – joiden avulla suunnittelutiimisi voi vahvistaa mekaanisen sopivuuden odottamatta fyysisiä näytteitä.
| Tuote | Yksityiskohta |
| Vakiopakkaus | Antistaattiset pussit, joissa on yksilöllinen ontelosuojaus; vahvistetut aaltopahvilaatikot. |
| Bulkkipakkaus | Saatavana suurille tilauksille (500+ kpl) – lokero- tai kelapakkaus tukee automaattista keräily- ja paikkakokoonpanoa. |
| Merkinnät | Tavallinen osanumero ja eräkoodimerkintä; mukautettu merkintä saatavilla pyynnöstä. |
| Toimitusaika | Näytteet: 7–107 päivää; Tuotantotilaukset: 15–20 päivää (virtaviivainen tuotevalikoima mahdollistaa nopeamman toimituksen). |
| Toimitustavat | Irtotavara: meri- tai lentorahti; Näytteet: express (DHL, FedEx, TNT, UPS, EMS). |
| Toimitusehdot | EXW, FCA, FOB, CIF, CPT – joustava hankintatoiveidesi mukaan. |
| Takuu | 12 kuukauden vakiotakuu valmistusvirheiden varalta; valinnainen laajennettu kattavuus sopimusvalmistuskumppanuuksille. |
| Aspekti | Reunion F-sarja | Tyypillinen eurooppalainen/yhdysvaltalainen vertailukelpoinen sarja | Tyypillisiä edullisia vaihtoehtoja |
| Hinta | ~1/3 premium-merkeistä | Premium hinta | Muuttuva, usein epäjohdonmukainen |
| Laatu | Johdonmukainen, ISO 13485:2016 -sertifioitu tuotanto | Korkea | Sertifioimaton, eräkohtainen vaihtelu |
| Yhteensopivuus | Vaihdettavissa suurimpien järjestelmien kanssa (LEMO/ODU-vaihtoehdot) | Omistusoikeus | Usein epätyypilliset mitat |
| MOQ | Ei MOQ:ta vakiotuotteille; alhainen MOQ mukautetun | Korkea MOQ (500+) | Matala MOQ, mutta huono tuki |
| Toimitusaika | 15-20 päivää tyypillisesti | 4-8 viikkoa | Vaihteleva, epäluotettava |
| Jäljitettävyys | Täysi ERP-jäljitettävyys harkosta valmiiseen tavaraan | Kyllä | Ei mitään tai rajoitetusti |
| Tehdaskokemus | 15 vuotta omaa tuotantoa 3000 ㎡ Dongguanin tehtaalla | Usein ulkoistettu | Pienet työpajat |
| Laadunvarmistus | 100 % testattu, dokumentoitu, ladattavilla raporteilla | Kyllä | Satunnainen tai ei testausta |
| Ostajan suoja | 24kk takuu + palautusoikeus | Vaihtelee | Ei takuuta tai epäselviä ehtoja |
E-sarjalla on ainutlaatuinen asema: se tarjoaa korkealaatuisen valmistuksen johdonmukaisuuden ja dokumentoidun yhteensopivuuden hintaan, joka on lähempänä budjettivaihtoehtoja. Et uhraa laatua kustannusten vuoksi – poistat vain tarpeettomat ominaisuudet, joita tukee tuotantolinjaasi suojaava takuu.
CNC-koneistus – Nopeat automaattiset sorvit tuottavat kuoria ±0,02 mm:n toleranssilla.
Pinnoitus – Kuoripinnoitus ja kosketusselektiivinen kultapinnoitus automatisoiduissa linjoissa, joissa on kylvyn pitoisuuden valvonta.
Ruiskuvalu – Teknisestä muovista valetut eristeet.
Kokoonpano – Puoliautomaattiset linjat, joissa on näkötarkastus koskettimien kohdistusta ja työntövoimaa varten.
Testaus – 100-prosenttinen sähköinen tarkastus (jatkuvuus, eristys, dielektrinen lujuus) datalokiin jokaiselle erälle.
Pakkaus – antistaattiset tyhjiöpussit, joissa on kuivausainetta; irtotavarapakkaus suuria määriä automatisoituja kokoonpanolinjoja varten.
V: Kyllä – useimmissa vakiokokoonpanoissa E-sarjan metallinen työntöliitin on mekaanisesti ja sähköisesti suunniteltu vaihdettavuus ajatellen yleisimpiä pyöreitä liittimiä. Reunion ylläpitää keskeisten eurooppalaisten ja yhdysvaltalaisten sarjojen ristiviittauksia. Koska premium-tuotemerkit kuitenkin käyttävät toisinaan omia koskettimien väliä tai näppäinten asentoa, suosittelemme aina lähettämään olemassa olevan liittimen piirustuksen tai osanumeron tarkistettavaksi. Suunnittelutiimimme vahvistaa yhteensopivuuden ja tekee tarvittaessa säädöt varmistaakseen todellisen vaihtokorjauksen ilman piirilevyn tai paneelin muutoksia. Olemme onnistuneesti toimittaneet F-sarjan vaihtoehtoja yli 300 OEM:lle ja dokumentoidut validointiraportit ovat saatavilla pyynnöstä.
V: Ei todellakaan. E-sarja saavuttaa kustannustehokkuuden suunnittelun yksinkertaistamisen ja materiaalivalinnan ansiosta, ei laadun heikentämisen. Käytämme samaa ISO 13485:2016 -laatujärjestelmää kaikilla tuotelinjoilla. Jokainen E-sarjan liitin käy läpi 100 % sähkötestauksen (kosketusresistanssi, eristys, dielektrinen kestävyys) ja näytepohjaisen mekaanisen testauksen (liitosvoima, retentio). Materiaalisäästöjä saadaan käyttämällä messinkiä kalliimpien seosten sijaan, valitsemalla vakiopinnoitteen paksuus ylimääriteltyjen sijasta ja vähentämällä kosmeettisia viimeistelyvaiheita – kaikki vaikuttamatta toiminnalliseen suorituskykyyn tai kestävyyteen. ERP-järjestelmämme tarjoaa täyden jäljitettävyyden raaka-aineesta valmiisiin tuotteisiin, kuten premium-sarjamme. Voit ladata uusimmat testiraportit, materiaalisertifikaatit ja 3D-mallit suoraan teknisestä kirjastostamme.
