Artikkelin tiivistelmä:Teollisuuden Ethernet-verkkojen tullessa yhä tärkeämmiksi automaatiossa, konenäössä, valvonnassa, LED-järjestelmissä ja älylaitteissa, liittimien luotettavuus vaikuttaa suoraan tietojen eheyteen ja järjestelmän käytettävyyteen.jälleennäkeminen'sRJ45 signaaliliitinyhdistää tutun RJ45-liitännän teollisuustason mekaaniseen suojaukseen, joustavaan asennuskokoonpanoon ja luotettavaan sähköiseen suorituskykyyn. Se tukee jopa 10 Gbps:n tiedonsiirtonopeuksia, CAT5e-CAT7-kaapeleita, IP50/IP67-suojausvaihtoehtoja ja vähintään 2 000 liitäntäjaksoa, joten se on suunniteltu sovelluksiin, joissa tavalliset kaupalliset RJ45-liittimet eivät välttämättä tarjoa riittävää ympäristökestävyyttä tai pitkäaikaista vakautta.

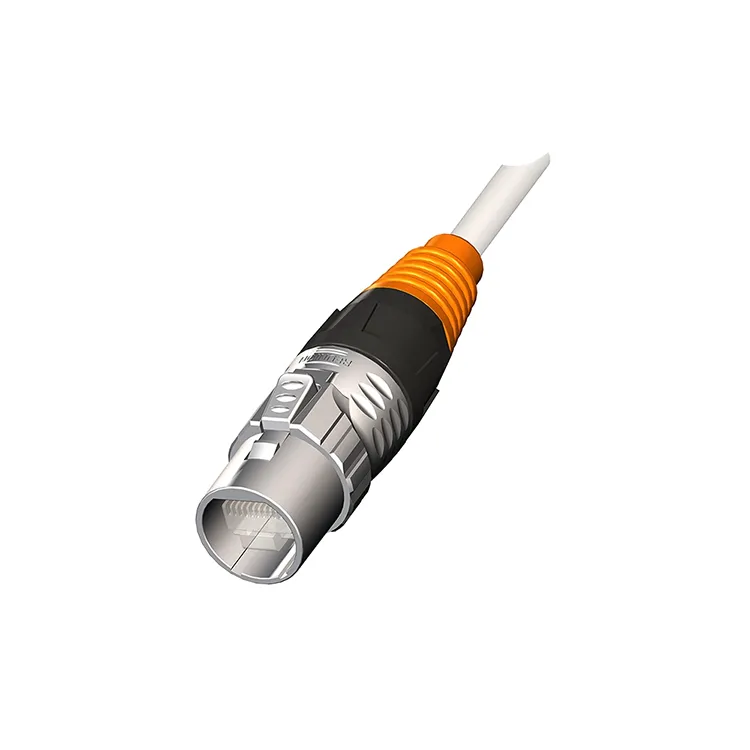

AnRJ45 signaaliliitinon Ethernet-liitäntäkomponentti, joka on suunniteltu luomaan luotettava fyysinen yhteys verkkolaitteiden, kaapeleiden, ohjausjärjestelmien ja teollisuuslaitteiden välille. Vaikka tavanomaisia RJ45-liittimiä käytetään laajalti toimistoissa ja kaupallisissa verkoissa, teollisuussovellukset altistavat liittimet usein tärinälle, kosteudelle, pölylle, lämpötilan muutoksille, toistuvalle liittämiselle ja mekaaniselle rasitukselle.
Tästä syystä teollisissa RJ45-malleissa painotetaan yleensä enemmän mekaanista suojausta, lukitusmekanismeja, tiivistystä, materiaalin valintaa ja pitkäaikaista sähköistä vakautta. Reunionin ratkaisu yhdistää standardin RJ45-rajapinnan teolliseen rakentamiseen sovelluksiin, kuten tehdasautomaatioon, konenäköön, ulkovalvontaan, LED-näytöihin ja teollisuuden viestintäjärjestelmiin.
Liitin tukee Ethernet-viestintää verkkojen, kuten PROFINET, EtherNet/IP, EtherCAT ja standardin TCP/IP, välillä. Konfiguraatiosta riippuen se voidaan toimittaa myös kaapeli-, paneeli- tai PCB-asennusvaihtoehdoilla, mikä helpottaa liittimen integrointia erilaisiin laiterakenteisiin.
Teollisuusympäristöissä käytettävillä Ethernet-verkoilla on erilaiset vaatimukset kuin tyypillisillä toimistoverkoilla. Valvotun IT-huoneen sisälle asennettu liitin saattaa harvoin kohdata vettä, öljyä, tärinää, pölyä tai toistuvaa mekaanista liikettä. Sitä vastoin teollisuuden tietoliikennerajapinta voidaan asentaa ohjauskaappiin, robottisoluihin, tuotantokoneisiin, ulkolaitteisiin tai tarkastusjärjestelmiin.
Luotettavan teollisuusliittimen tulisi siksi vastata useisiin käytännön seikkoihin:
Näistä tekijöistä tulee erityisen tärkeitä, kun Ethernet-linkki vastaa koneohjauksesta, reaaliaikaisesta tiedonsiirrosta, kameraviestinnästä tai laitteiden etävalvonnasta.
Hyvin suunnitellun teollisuusliittimen tulisi tasapainottaa sähköinen suorituskyky, mekaaninen kestävyys ja asennusmukavuus. Reunionin RJ45-signaaliliitin sisältää useita ominaisuuksia, jotka on tarkoitettu vaativiin Ethernet-sovelluksiin.
| Ominaisuus | jälleennäkeminen RJ45 signaaliliitin | Tekninen hyöty |
|---|---|---|
| Datanopeus | Jopa 10 Gbps | Tukee nopeaa Ethernet-tietoliikennettä |
| Asuminen | Sinkkiseos, PA6 valinnainen | Tarjoaa mekaanisen suojan ja konfiguroinnin joustavuutta |
| Suojaus | IP50 / IP67 yhdistettynä | Sopii erilaisiin ympäristöolosuhteisiin |
| Parittelusyklit | ≥ 2 000 | Tukee toistuvaa huoltoa ja laitteiden huoltoa |
| Käyttölämpötila | -40°C - +85°C | Soveltuu laajoihin teollisuuslämpötilaolosuhteisiin |
| Kaapelin ulostulo | 180° suora / 90° suora kulma | Parantaa asennuksen joustavuutta kompakteissa laitteissa |
| Irtisanominen | Juotoskuppi tai IDC | Tukee erilaisia kenttä- ja kokoonpanovaatimuksia |
Yksi merkittävä suunnitteluominaisuus on nopeasti kääntyvä lukitusjärjestelmä. Verrattuna yksinkertaiseen kitkasovitettuun käyttöliittymään, erityinen lukitusmekanismi voi tarjota lisäturvaa yhteyksille, kun tärinää tai toistuvaa liikettä odotetaan.
Ethernet-liittimen valinnan tulisi alkaa verkon sähkö- ja ympäristövaatimuksista pelkän ulkonäön sijaan. Insinöörien tulee arvioida siirtonopeus, impedanssi, kosketusvastus, käyttölämpötila, suojaustaso, kaapelien yhteensopivuus ja mekaaninen kokoonpano.
| Erittely | Tyypillinen jälleennäkemisen arvo | Miksi sillä on merkitystä |
|---|---|---|
| Ominainen impedanssi | 100 Ω ± 5 % | Auttaa ylläpitämään oikeanlaista differentiaalisen signaalin käyttäytymistä |
| Nykyinen luokitus | 1,5 A kontaktia kohti | Määrittää jatkuvan kosketusvirran kyvyn |
| Jännitteen luokitus | 50 V | Määrittää määritellyn käyttöjännitteen |
| Kosketusvastus | ≤10 mΩ alku | Pienempi vastus tukee vakaata sähkökontaktia |
| Eristysvastus | ≥500 MΩ 500 VDC:llä | Osoittaa eristystehoa |
| Kaapelien yhteensopivuus | CAT5e / CAT6 / CAT6a / CAT7 | Tarjoaa joustavuutta Ethernet-järjestelmän suunnitteluun |
| Käyttölämpötila | -40°C - +85°C | Tukee vaativia lämpötiloja |
Suurinopeuksisissa järjestelmissä insinöörien tulisi ottaa huomioon myös välityshäviö, paluuhäviö, kaapelin rakenne, suojausstrategia, maadoitus ja koko siirtokanava. Liittimen suorituskykyä ei voida arvioida riippumattomasti kaapelista, päätemenetelmästä ja verkkoarkkitehtuurista.
jälleennäkeminen määrittelee tuen CAT5e-, CAT6-, CAT6a- ja CAT7-kaapeleille, mukaan lukien kierretyt tai kiinteät johtimet ilmoitetulla AWG 26–22 -alueella. Tämä mahdollistaa liittimen harkitsemisen sekä tavallisessa Ethernet-infrastruktuurissa että tehokkaammissa teollisissa viestintäjärjestelmissä.
Ethernetin monipuolisuuden ansiosta RJ45-liitännät ovat tärkeitä monissa teollisissa ja kaupallisissa järjestelmissä. Kestävä versio tulee erityisen hyödylliseksi, kun liittimen on kestettävä ympäristön tai mekaanisia rasituksia.
Automatisoidut tuotantolinjat riippuvat PLC:iden, ohjaimien, antureiden, asemien, teollisuustietokoneiden ja muiden verkkoon kytkettyjen laitteiden välisestä tiedonsiirrosta. Kestävä Ethernet-liitäntä voi auttaa ylläpitämään vakaat yhteydet jatkuvan käytön aikana.
Teollisuuskamerat voivat tuottaa suuria määriä kuvadataa. Nopea Ethernet-yhteys on siksi tärkeä tarkastustietojen siirtämisessä kameroiden, teollisuustietokoneiden ja ohjausjärjestelmien välillä.
Ulkovalvontalaitteisiin saattaa kohdistua sadetta, pölyä, lämpötilavaihteluita ja fyysistä altistumista. Sopiva IP-luokiteltu liitin voi tarjota lisäsuojaa Ethernet-liitännässä.
Suuret LED-näytöt ja ammattimaiset valaistuslaitteet vaativat usein luotettavaa ohjausta ja tiedonsiirtoa. Joustavilla kaapeliulostuloilla ja turvallisella lukituksella varustettu liitin voi yksinkertaistaa asennusta laitteisiin, joissa on rajoitetusti tilaa.
Ohjainkaapit voivat sisältää useita tiedonsiirtoliitäntöjä rajoitetulla alueella. Paneeliasennus- ja piirilevyasennuskokoonpanot tarjoavat lisäintegraatiovaihtoehtoja laitevalmistajille ja järjestelmäintegraattoreille.
Kun ostat teollisen Ethernet-liittimen, ostajien tulee määritellä sovellus ennen yksittäisten tuotteiden vertailua. Seuraava tarkistuslista voi auttaa rajaamaan valintaa:
Räätälöityjä projekteja varten ostajien tulee ilmoittaa myös odotetut tilausmäärät, kaapelin pituus, liittimen suunta, merkintävaatimukset, kotelon materiaalitoiveet ja asennusrajoitukset. Näiden tietojen avulla toimittaja voi suositella kokoonpanoa sen sijaan, että tarjoaisi vain vakioluettelon osaa.
jälleennäkeminen on kiinalainen liitinvalmistaja, jolla on kokemusta teho-, signaali-, teollisuusautomaatio-, vesitiivisliitin- ja kaapelikokoonpanotuotteista. Sen valmistuskapasiteettia ovat liitinsuunnittelu, ruiskuvalu, juottaminen, langan katkaisu ja kuorinta, kokoonpano ja kaapelien kokoaminen.
RJ45-tuotelinjan osalta Reunion ilmoittaa, että jokaiselle yksikölle tehdään sähkötesti ennen toimitusta. Yritys tarjoaa myös kaapelikiinnitys-, paneelikiinnitys- ja piirilevyasennuskokoonpanoja sekä suoria ja suorakulmaisia kaapelien ulostuloja. Nämä vaihtoehdot voivat olla hyödyllisiä OEM-valmistajille ja järjestelmäintegraattoreille, jotka kehittävät laitteita erilaisilla mekaanisilla asetteluilla.
jälleennäkeminenin laajempi tuotantotoiminta käsittää noin 4 000 neliömetrin tuotantolaitoksen, noin 150 työntekijää ja 10 tuotantolinjaa. Sen T&K-tiimiin kuuluu yli 10 kokenutta insinööriä, ja yritys raportoi vuosittain yli 30 räätälöidystä projektista. Yhtiö ilmoittaa myös, että sen laatujärjestelmä sisältää ISO 9001-, ISO 14001- ja ISO 13485 -sertifioinnit sekä soveltuville tuotteille saatavilla lisää vaatimustenmukaisuusasiakirjoja, kuten RoHS ja REACH.
Signaaliliittimen toimittajaa arvioivien ostajien kannalta nämä valmistus- ja suunnitteluominaisuudet voidaan ottaa huomioon tuotespesifikaatioiden, testausmenettelyjen, räätälöintivaatimusten ja toimitus-odotusten ohella.
jälleennäkeminen RJ45 -signaaliliitin on tarkoitettu jopa 10 Gbps:n tiedonsiirtoon, kun sitä käytetään sopivan CAT6a- tai CAT7-kaapeloinnin ja yhteensopivien verkkolaitteiden kanssa. Järjestelmän todellinen suorituskyky riippuu koko Ethernet-kanavasta, mukaan lukien kaapeli, päätelaite ja aktiiviset laitteet.
Tietyt kokoonpanot tarjoavat IP67-suojauksen yhdistettynä, joten ne sopivat sovelluksiin, joissa vaaditaan suojaa pölyltä ja vedeltä altistumiselta. Koko asennus tulee silti arvioida kaapelin läpiviennin, liitostilan, kotelon suunnittelun ja ympäristöaltistuksen suhteen.
Määritetty yhteensopivuus sisältää CAT5e-, CAT6-, CAT6a- ja CAT7-kaapelit, jotka tukevat säikeitä tai kiinteitä johtimia ilmoitetulla AWG 26–22 -alueella.
Teollinen RJ45-signaaliliitin on määritetty vähintään 2 000 kytkentäjaksoa varten. Tämä koskee erityisesti laitteita, jotka vaativat säännöllistä huoltoa, vaihtoa, tarkastusta tai kenttähuoltoa.
Kyllä. Projektin vaatimuksista riippuen räätälöinti voi sisältää kokoonpanon, kaapelin pituuden, merkinnät, kotelovaihtoehdot ja muut mekaaniset yksityiskohdat. Ostajien tulee tarjousta pyytäessä ilmoittaa sovellusympäristö, kaapelin tiedot, asennustapa, määrä ja vaadittu toimitusaikataulu.
Luotettava Ethernet-yhteys alkaa valitsemalla liitin, joka vastaa koko järjestelmän sähköisiä, mekaanisia ja ympäristövaatimuksia. Teollisuusautomaatiota, konenäköä, valvontaa, LED-laitteita ja muita verkkolaitteita varten teollisuustason RJ45-rajapinta voi tarjota kestävyyttä ja joustavuutta asennukseen verrattuna tavanomaisiin toimistoverkkolaitteistoihin.
jälleennäkeminen yhdistää RJ45-yhteensopivuuden vaihtoehtoihin IP-suojaukseen, teolliseen lämpötilaan, useisiin asennuskokoonpanoihin, turvalliseen lukitukseen ja nopeaan Ethernet-siirtoon. Jos hankitRJ45 signaaliliitinOEM-tuotannossa, järjestelmäintegraatiossa tai massaostuksessa tarkista ensin kaapeli- ja ympäristövaatimukset ja keskustele sitten tarvittavasta kokoonpanosta suunnittelutiimin kanssa.
Oletko valmis kehittämään luotettavan Ethernet-yhteyden laitteellesi?Ota yhteyttä Reunioniin saadaksesi teknisiä tietoja, räätälöityjä kokoonpanoja, näytevaatimuksia ja joukkoostotukea.ota meihin yhteyttätänään keskustellaksesi RJ45-signaaliliitinprojektistasi ja saada sovelluksellesi räätälöity ratkaisu.
