The M15-sarjan vedenpitävä liitin ei ole vain kierteitetty pyöreä rajapinta; Se on Reunionin oma turvaeste suuritehoisille LED-järjestelmille, joissa tilarajoitukset kohtaavat äärimmäisiä sääolosuhteita. Vakiovarusteet M12 käsittelevät pienvirtasignaaleja, mutta tähän 15 mm:n alustaan mahtuu 16–20 AWG johtimia, jotka kuljettavat jopa 10 A nastaa kohti – mikä on kriittistä nykyaikaisten 500 W+ LED-moottoreiden ohjaamisessa arkkitehtuuri- ja infrastruktuuriprojekteissa.

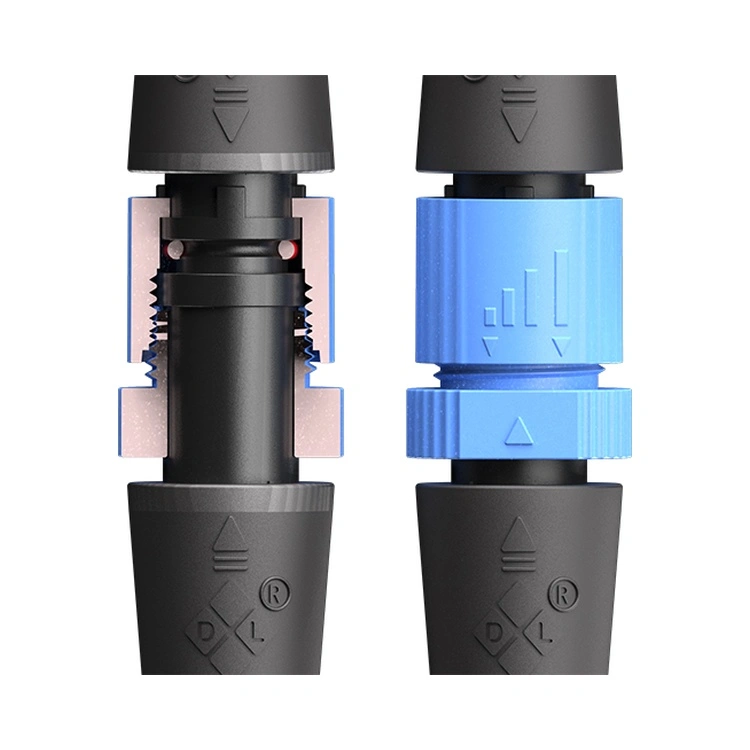

Ainutlaatuinen teknisen erontekijä: Type-design-kotelo integroituumoniytimiset sisäiset osiot—fyysiset esteet, jotka erottavat voima- ja signaalikaistat saman kuoren sisällä. Todellisissa asennuksissa (esim. tunnelin valaistus 24/7-tilassa) tämä väliseinä estää katastrofaaliset oikosulut, jos yksittäisten johtimien eristys kuluu tärinää vastaan. Tämä vikatila jää usein huomiotta yleisissä pyöreissä liittimissä.

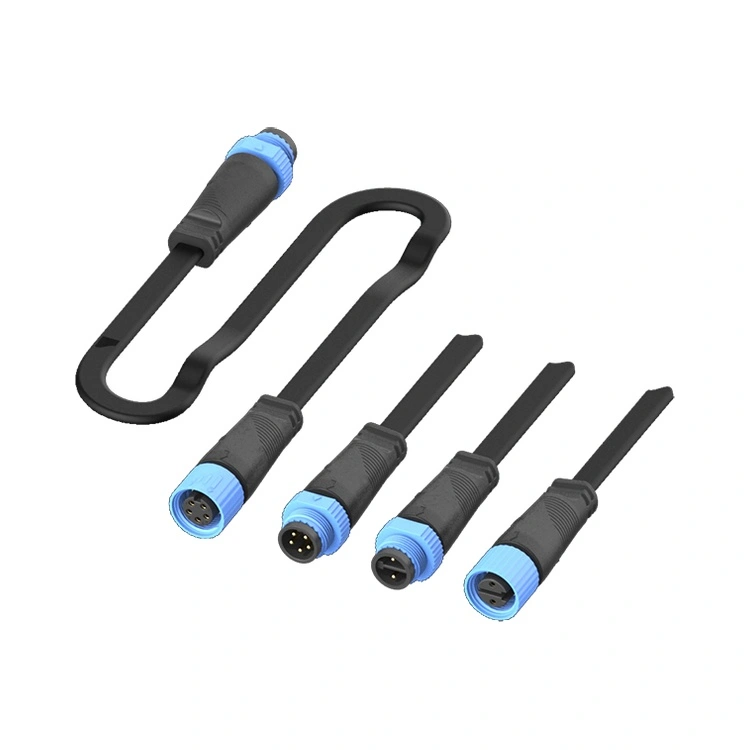

Reunion valmistaa tätä sarjaa vertikaalisesti integroidulla prosessilla: tarkkuus PA66-ruiskuvalu, kuparilejeeringin koskettimien automaattinen kullatus ja 100 % sähkötestaus erää kohti. Saatavana 2-, 3-, 4- ja 5-nastaisina asetteluina M15-sarjan vedenpitävä liitin tukee sekä vakiovirta- että vakiojännitteisiä LED-ajureita, joissa on kierteinen lukitusmutteri, joka säilyttää vääntömomentin eheyden tuulen aiheuttaman resonanssin ja päivittäisen lämpösyklin aikana.
| Ominaisuus | Suunniteltu hyöty projektillesi |
| IP67/IP68 tiivistys | Kestää tilapäisiä tulvia (IP67) ja jatkuvaa upotusta 1,5 metriin asti (IP68) – validoitu erätason veden tunkeutumistesteillä |
| Kompakti 15 mm malli | Sopii ohuisiin LED-valaisimiin ja pylväisiin asennettuihin näyttöihin, joissa jokainen millimetri on tärkeä; vähentää tuulen kuormitusta kalusteisiin. |
| Moniytimiset sisäiset osiot | Turvallisuus ennen kaikkea: Fyysinen erotus virtapiirien välillä (250V/10A) estää valokaaren muodostumisen eristeen virumisesta |
| PA66 Kotelo | Kestää metallikoteloita kauemmin rannikolla tai kemiallisesti aggressiivisissa ympäristöissä. |
| Kullatut kontaktit | Säilyttää ≤3mΩ kosketusresistanssin yli 500 kytkentäjakson ajan |
| ytimet | 2,3,4,5-nastat valinnainen |
| Parametri | 2-nastainen | 3-nastainen | 4-nastainen | 5-nastainen |
| Jännitteen luokitus | 250V | 250V | 125V | 125V |
| Nykyinen luokitus (per pin) | 10A | 10A | 10A | 10A |
| Wire Range | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG |
| Dielektrinen kestävä jännite | 1500V AC | 1500V AC | 1000V AC | 1000V AC |
| Eristysvastus | ≥100MΩ (500V DC) | ≥100MΩ | ≥100MΩ | ≥100MΩ |
Käyttölämpötila:-40°C ~ +105°C
Suojaus:IP67 / IP68 (varmistettu paritettuna mukana toimitetulla O-renkaalla)
Asuminen:PA66
Ota yhteyttä:Kullattu kupariseos
Kosketusvastus:≤3mΩ
Parittelun kestävyys:≥ 500 kertaa
Syttyvyys:UL 94 V-0
Vaatimustenmukaisuus:RoHS, REACH
| Aspekti | Reunion M15-sarja | Ensiluokkaiset EU/US-merkit | Halpoja vaihtoehtoja |
| Yksikköhinta | Volyymikilpailukykyinen (pyydä porrastettua hinnoittelua) | 2-3x korkeampi | Halvempi etukäteen, mutta piilotetut vikakustannukset |
| Sisäiset turvaosat | Kyllä – vakiona kaikissa nastoissa | Harvoin tarjolla | Aina poissa |
| Asunnon materiaali | PA66 | PA tai sinkkiseos | Kierrätetty/tuntematon laatu – muuttuu hauraaksi 2 vuodessa |
| Yhteyspinnoitus | Kultakippaus | Kulta tai hopea (0,1–0,2 µm) | Tina tai ei pinnoitusta |
| Lämpötila-alue | -40°C ~ +105°C | -25°C ~ +85°C | -10°C ~ +60°C |
| Jäljitettävyys | ERP-koodattu hartsierästä lopulliseen kokoonpanoon | Kyllä | Ei mitään |
| Toimitusaika | 12-15 päivää | 6-8 viikkoa | Ennalta arvaamaton (30–60 päivää) |
| Räätälöinti MOQ | 100 kpl (kaapelikokoonpanoille) | 500+ kpl | Ei tarjottu |
| Tekninen tuki | 24 tunnin vastaus, 10 omaa insinööriä | Hitaampi porrastetun tuen ansiosta | Ei teknistä tukea |
Reunionin tuotantolaitos (ISO 9001, 14001 ja 13485 sertifioitu) toimii tiukan tilastollisen prosessivalvonnan alaisena. Jokainen tuotantoerä M15-sarjan vedenpitävä liitin sisältää:
Raaka-aine
Prosessin aikana olevat ruiskupuristustiedot (paine, lämpötila, sykliaika)
100 % sähkötestaus (Hi-pot, eristysresistanssi ja kosketusresistanssi)
IP67-upotustestiraportit (satunnainen näyte jokaisesta erästä – valokuvat ja videot säilytetään)
The M15-sarjan vedenpitävä liitin ei ole yleinen automaatioliitin, joka on tarkoitettu uudelleen valaistukseen. Se korjaa kolme todellista aukkoa:
Nykyinen kapasiteetti: M12/M8 käsittelee tyypillisesti 4A max; M15 toimittaa10A per pin– välttämätön 100 W+ LED-moduuleille.
Turvaväliseinät: Sisäiset esteet ovatpakollinen SELV (Safety Extra Low Voltage) -järjestelmiin, joissa virta- ja ohjausjohdot ovat rinnakkain. Ilman niitä eksynyt lanka voisi oikosulkea 250 V signaalilinjaan, mikä tuhoaa ajurit.
Kestävyys: M15:n PA66-kotelo UV-stabilisaattoreilla estää auringon aiheuttaman halkeilun. Tämä on tunnettu vikatila tavallisille M12-nylonsekoitteille ulkopylväiden kiinnikkeissä.
Kolme teknistä syytä:
Lämpölaajenemisen ottelu: PA66 laajenee/kutistuu kaapelin vaipan ja LED-kotelon kanssa vähentäen tiivisteen leikkausjännitystä -40°C~+105°C heilahtelujen aikana.
Galvaanisen korroosion välttäminen: Rannikko- tai jäänpoistoympäristöissä metalliliittimet kärsivät rakokorroosiosta jopa pinnoituksen yhteydessä. PA66 eliminoi tämän kokonaan.
Painonpudotuson: 40 % kevyempi kuin vastaavat metallikuoret – kriittinen ulokevalaisimen varrelle tuulen kuormituksessa.
Reunion tarjoaa vaihtoehtoisia sarjoja projekteille, jotka vaativat nimenomaisesti metallisuojausta (esim. EMI-herkkä lääketieteellinen valaistus), mutta 95 %:ssa ulkokäyttöisistä LED-sovelluksista PA66 ylittää metallin kokonaiskustannuksissa.
Vastausmomentti:Kiristä käsin, kunnes O-rengas istuu, ja kiinnitä sitten0,4-0,6 Nm momenttiavaimella. Älä koskaan ylitä 0,8 Nm (ylipuristus vääristää O-rengasta).
O-renkaan tarkastus:Vaihda esiasennettu NBR O-rengas joka kerta24 kuukautta asennuksiin, joissa päivittäinen lämpökierto >30°C delta.
Kaapelin sisääntulo:Ylläpidä a5× kaapelin halkaisija taivuta säde vedonpoistossa estääksesi mikroraot johtoeristeen ympärillä.
Suunta: Vedä kaapeli aina alaspäin, jotta vesi ei kerääntyisi takakuoren liitäntään.
Reunion toimittaa tehtaalla koottuja johtosarjoja esikiristetyillä liittimillä, mikä eliminoi kenttäasennuksen vaihtelun kriittisissä infrastruktuuriprojekteissa.
