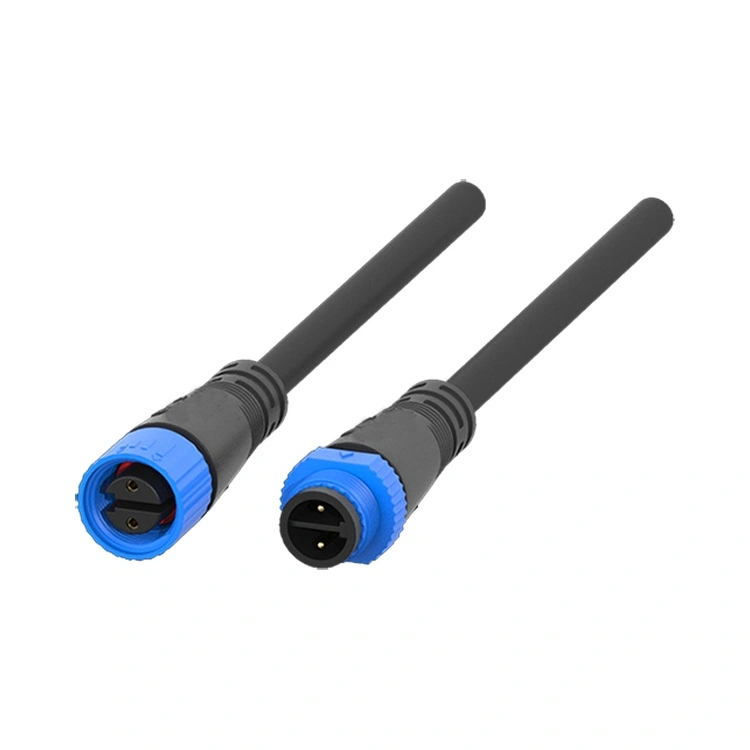

M15-sarjan LED-valoliitin on Reunionin erikoistunut liitäntä LED-ulkovalaistusteollisuuteen – yksi nopeimmin kasvavista teollisuusvalaistuksen segmenteistä. Tämä LED-valaistuksen liitäntästandardien mukainen sertifioitu pyöreä kierreliitin yhdistää kompaktin 15 mm:n F-tyypin rakenteen ja IP67-luokitellun tiivistyksen, mikä tekee siitä sopivan katuvaloihin, tunnelivalaistukseen, arkkitehtoniseen valaistukseen, stadionin valonheittimiin ja ulkona oleviin LED-näyttöihin.
Liittimen kotelo on valmistettu erittäin lujasta PA66 kestomuovista, joka tarjoaa erinomaisen säänkestävyyden, korroosiosuojan ja mekaanisen kestävyyden ilman metallivaihtoehtojen painoa ja korroosiota.
M15-sarjan keskeinen turvallisuusominaisuus on sen moniytiminen sisäinen väliseinärakenne – erilliset esteet tehojohtimien välillä estävät oikosulkuja johtimien eristysvaurioista, mikä on kriittinen vaatimus suuritehoisille LED-asennuksille, joissa virtalähteet voivat tuottaa yli 500 W.

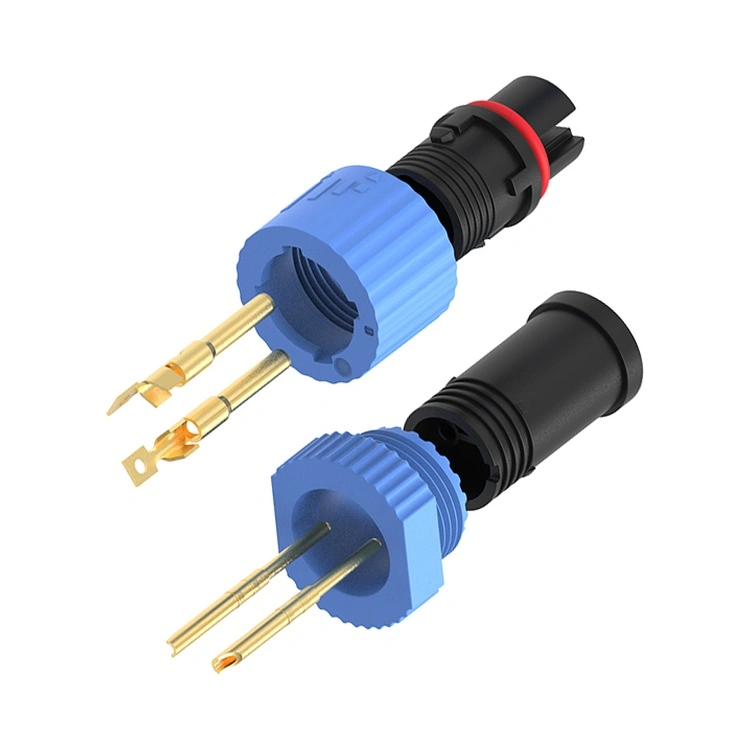

Koskettimet on valmistettu kullatusta kupariseoksesta, mikä säilyttää alhaisen ja vakaan kosketusvastuksen (≤3mΩ) liittimen käyttöiän ajan.
Saatavana 2-, 3-, 4- ja 5-nastaisina kokoonpanoina enintään 10 A:n virtaluokilla, M15-sarja tukee sekä vakiovirta- että vakiojännite-LED-ajureita.
Reunion valmistaa M15-sarjaa vertikaalisesti integroidulla prosessilla – tarkkuusruiskuvalusta automatisoituun kokoonpanoon ja 100 % sähköiseen testaukseen. Kierteinen lukitusmekanismi varmistaa tärinää kestävän liitoksen – kriittinen asennuksissa, jotka ovat alttiina tuulelle, liikenteen tärinälle ja lämpövaihteluille -40 °C - +105 °C.
Ulkovalaistusjärjestelmiä suunnitteleville insinööreille tämä liitin tarjoaa luotettavan, turvallisen ja kompaktin ratkaisun, joka on räätälöity erityisesti LED-sovelluksiin, ja sen tukena on Reunionin 15 vuoden valmistuskokemus.
M15-sarja on suunniteltu ulkokäyttöön LED-valaistukseen, ja sen ominaisuudet vastaavat pitkäaikaisten ulkoasennusten erityisvaatimuksia.
| Ominaisuus | Hyöty |
| IP67 ympäristötiivistys | Kestää jatkuvaa upotusta – luotettava katuvaloihin, tunnelivalaistukseen ja ulkonäytöille, jotka ovat alttiina sateelle, lumelle ja tulville. |
| Moniytimiset sisäiset osiot | Erilliset esteet tehojohtimien välillä – parantaa sähköturvallisuutta suuritehoisissa LED-asennuksissa. |
| Kompakti F-tyypin muotoilu | Tilaa säästävä 15 mm:n liitäntä – ihanteellinen ohuille LED-valaisimille ja modulaarisille valaistusjärjestelmille, joiden välit ovat tiukat. |
| PA66 Kotelo | Säänkestävä, korroosionkestävä – suunniteltu ulkokäyttöön. |
| Kullatut kuparilejeeringit koskettimet | Matala kosketusresistanssi (≤3 mΩ) ja korroosiosuoja – ylläpitävät LED-ohjaimen tasaisen suorituskyvyn ajan mittaan. |
| Kierteinen lukitusmekanismi | Tärinää kestävä paritus – estää löystymisen tuulesta, liikenteen tärinästä ja lämpöpyöräilystä. |
| 2-5 Pin kokoonpanot | Tukee vakiovirta-, vakiojännite- ja sekoitettu teho/signaali -LED-sovelluksia. |
| -40°C - +105°C Käyttö | Laaja lämpötila-alue kattaa äärimmäiset ulkoolosuhteet – arktisista talvista aavikkokesään. |
| Parametri | 2-nastainen | 3-nastainen | 4-nastainen | 5-nastainen |
| Jännitteen luokitus | 250V | 250V | 125V | 125V |
| Nykyinen luokitus | 10A | 10A | 10A | 10A |
| Johdon osa | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG |
Käyttölämpötila:-40°C ~ +105°C
Suojausluokitus:IP67 / IP68 (paritettu)
Kotelon materiaali:PA66
Yhteysmateriaali:Kullattu kupariseos
Kosketusvastus:≤3mΩ
Parittelusyklit:≥ 500
Suunnittelustandardi:Täyttää LED-valaistusliitäntästandardeja
Syttyvyysluokitus:UL 94 V-0
Kaikki materiaalit ovat RoHS-yhteensopivia
M15-sarjan LED-valoliitintä käytetään kaikissa ulkovalaistussovelluksissa, joissa luotettavuus ja turvallisuus ovat ensiarvoisen tärkeitä.
Street & Highway valaistus– LED-katuvalot ja valtatievalaistusjärjestelmät.
Tunnelin valaistus– Maantie- ja rautatietunnelivalaistus.
Arkkitehtuuri- ja julkisivuvalaistus– Rakenna ääriviivoja, siltoja ja monumentteja.
Stadionin ja urheilun valaistus– Laaja-alainen valonheitinjärjestelmät.
Ulkokäyttöön tarkoitetut LED-näytöt– Modulaariset mainostaulut ja suurikokoiset näytöt.
Maisema- ja puistovalaistus– Polkuvalaistus, koriste-asennukset ja puutarhavalaistus.
Aurinkovoimalla toimiva valaistus– Sähköverkon ulkopuolinen katu- ja polkuvalaistus.
| Sertifiointi | Laajuus |
| ISO 9001:2015 | Laadunhallinta – suunnittelu, tuotanto ja huoltopalvelu. |
| ISO 14001:2015 | Ympäristönhallinta – todistettu jätteen vähentäminen ja kestävät käytännöt. |
| ISO 13485:2016 | Lääketieteellisten laitteiden laadunhallinta – koskee M15:tä, jota käytetään diagnostisissa tai valvontalaitteissa. |
| UL tunnustettu | Komponenttitason turvallisuussertifikaatti Pohjois-Amerikan markkinoille. |
| RoHS | Vaarallisten aineiden rajoitus – EU-direktiivin mukainen. |
Reunionin M15 LED-liittimien tuotantolinja toimii tiukan prosessivalvonnan alaisena. IP67-tiivistys varmistetaan jokaisessa tuotantoerässä todellisella upotustestillä. Testauspöytäkirjat, materiaalitodistukset ja tarkastusraportit säilytetään jokaisesta erästä, mikä tukee laaduntarkastuksiasi ja asiakasdokumentaatiovaatimuksiasi.
Moniytiminen sisäinen osiorakenne on aturvaominaisuus suunniteltu erityisesti M15-sarjaan LED-valaistussovelluksiin. Suuritehoisissa LED-asennuksissa virtalähde voi tuottaa yli 500 W jännitteellä 350 V DC asti. Jos johtimien eristyskerros vaurioituu (asennuksen aikana tai tärinästä), paljaat johtimet voivat oikosulkua aiheuttaen ohjaimen vian tai jopa tulipalon. Sisäiset väliseinät tarjoavat fyysisen eron liittimen rungon johtimien välillä, mikä estää kosketuksen, vaikka eristys vaarantuisi. Tämä ominaisuus onei vakio yleiskäyttöisissä liittimissä (M8/M12) ja on M15:n avainerotin. Reunionin väliseinät on valettu kiinteästi eristeen kanssa – niitä ei ole lisätty erillisinä komponentteina – varmistaen, että ne pysyvät tehokkaina koko liittimen käyttöiän ajan.
IP67-tiivistyksen saavuttamiseksi ja ylläpitämiseksi ulkona olevissa LED-asennuksissa Reunion suosittelee:
Vastausmomentti– Kiristä kytkinmutteria käsin, kunnes O-rengas koskettaa paneelin pintaa, ja kiristä sitten lisävääntöä0,4-0,6 Nmkäyttämällä momenttiavainta. Älä ylitä 0,8 Nm.
O-renkaan tarkastus– Esiasennettu O-rengas tulee tarkastaa jokaisen huoltojakson yhteydessä. Vaihda, jos muodonmuutoksia, halkeamia tai kovettumista näkyy.
O-renkaan vaihtoaikataulu– Ulkoasennuksissa, joissa on päivittäinen lämpökierto, vaihda O-renkaat 2-3 vuoden välein osana ennaltaehkäisevää huoltoa.
Kaapelin taivutussäde– Säilytä vähintään taivutussäde5× kaapelin halkaisija liittimen sisääntulossa kaapelin tiivisteen rasituksen estämiseksi.
Kaapelin suunta– Suuntaa kaapelin ulostulo alaspäin, jotta vesi ei keräänny tiivisteen liitännän lähelle.
Puhdistus ennen uudelleenkytkentää– Puhdista liittimen ulkopinnat miedolla pesuaineella ja vedellä ennen liittämistä uudelleen, jotta tiiviste ei vahingoittuisi.
