jälleennäkeminentoimittaaM12-sarjan teollinen vedenpitävä liitinvalmistajille, jotka etsivät luotettavia sähköliitäntöjä vaativiin teollisuusympäristöihin. Tämä liitinsarja on suunniteltu yhteensopiviin automaatio-, tunnistus- ja ohjausjärjestelmiin, ja se tarjoaa käytännöllisen yhdistelmän kompaktista asennuksesta, turvallisesta kierrekytkimestä ja mallista riippuvaisesta ympäristönsuojelusta laitteiden vakaan toiminnan tukemiseksi.
Artikkelin tiivistelmä:Teollinen liitettävyys vaikuttaa koneen käytettävyyteen, signaalin tarkkuuteen ja ylläpitokustannuksiin. M12-sarjan teollista vedenpitävää liitintä käytetään laajalti antureiden, toimilaitteiden, ohjausyksiköiden ja teollisuuden viestintälaitteiden liittämiseen. Liitinkoodauksen, koskettimien kokoonpanon, sisääntulosuojauksen, kaapelin rakenteen ja sähköluokituksen ymmärtäminen auttaa insinöörejä valitsemaan oikean ratkaisun. Tässä artikkelissa tarkastellaan toimintaperiaatteita, olennaisia teknisiä tietoja, alan sovelluksia, asennuskäytäntöjä ja ostonäkökohtia, jotka auttavat yrityksiä tekemään tietoisia liitinpäätöksiä.
1. Miksi teollisilla yhteyksillä on väliä?
2. Mikä tekee M12-liittimestä erilaisen?
3. Mitkä suunnitteluominaisuudet tarjoavat käytännön etuja?
4. Mitä teknisiä tietoja sinun tulisi arvioida?
5. Mitkä teollisuudenalat hyötyvät M12-liittimistä?
6. Miten ostajien tulisi arvioida M12-liittimen toimittaja?
7. Mitkä käytännöt auttavat pidentämään liittimen käyttöikää?
Nykyaikaiset teollisuuslaitteet ovat riippuvaisia sähkötehon ja signaalien tarkasta siirrosta toisiinsa kytkettyjen komponenttien välillä. Anturit keräävät käyttötietoja, toimilaitteet suorittavat komentoja ja ohjaimet koordinoivat koneen liikkeitä. Jokainen tämän järjestelmän liitäntä edistää yleistä suorituskykyä.
Liitin, joka löystyy tärinän vaikutuksesta, päästää kosteuden tunkeutumaan sähköisiin koskettimiin tai ei ylläpidä tasaista kosketusta, voi keskeyttää tuotannon ja vaikeuttaa vianetsintää. Automatisoidussa valmistuksessa pienikin yhteysongelma voi johtaa odottamattomiin seisokkeihin, toistuviin huolloihin tai epätarkkoihin anturin lukemiin.
Siksi teollisuusliittimien on täytettävä useita vaatimuksia samanaikaisesti:
M12-liitinmuoto vastaa moniin näistä tarpeista kompaktin pyöreän rakenteen ja kierreliitosjärjestelmän avulla. Kun oikea malli valitaan sovellukseen, se voi auttaa insinöörejä rakentamaan organisoituja, huollettavia ja luotettavia teollisuusjohdotusjärjestelmiä.
M12-merkintä viittaa liitinliitäntään, jossa on nimellinen 12 mm:n kierreliitin. Sen kompaktit mitat tekevät siitä erityisen hyödyllisen kenttälaitteissa ja koneissa, joissa asennustila on rajallinen, mutta turvallinen sähköliitäntä on edelleen välttämätön.
Toisin kuin liitin, joka on valittu pelkästään sen fyysisen ulkonäön vuoksi, M12-tuote on arvioitava sen täydellisen kokoonpanon mukaan. Eri malleilla voi olla erilaiset nastamäärät, koodausjärjestelyt, koskettimet, kaapelityypit ja sähköiset suoritusarvot.

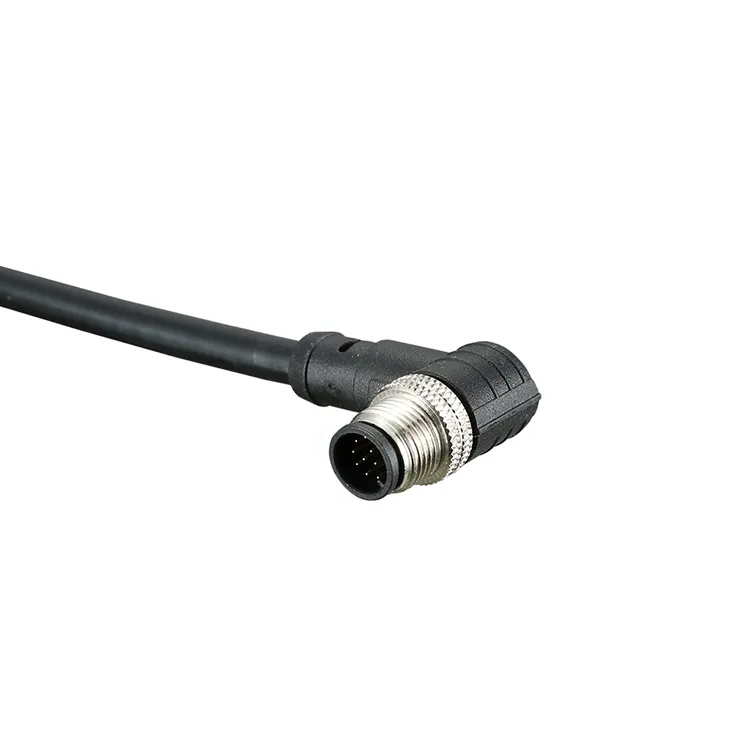

Tietystä tuotteesta riippuen saatavilla olevat kokoonpanot voivat sisältää suoria liittimiä, suorakulmaisia liittimiä, kaapeliliittimiä ja paneeliin asennettuja pistorasioita. Suora rakenne voi sopia helposti saavutettaviin asennuskohtiin, kun taas suorakulmainen rakenne voi auttaa hallitsemaan kaapelivälystä ahtaissa tiloissa.
Jotkut M12-konfiguraatiot on tarkoitettu anturi- ja toimilaitesignaaleille, kun taas toiset koodausjärjestelmät tukevat tiettyjä teollisia viestintä- tai tehosovelluksia. Näitä muunnelmia ei pidä käsitellä keskenään vaihdettavina. Insinöörien on tarkistettava nastojen järjestely, koodaus, jännite, virta ja liitäntävaatimukset ennen laitteiden kytkemistä.
Vesitiiviissä M12-liittimessä käytetään asianmukaista koteloa, tiivistystä ja kaapelin sisäänvientijärjestelyjä ulkoisten epäpuhtauksien sisäänpääsyn rajoittamiseksi. Suojaustaso vaihtelee mallin ja asennustilan mukaan. Esimerkiksi IP67-luokiteltu kokoonpano on suunniteltu pölytiiviiseen suojaukseen ja tilapäiseen upotukseen määritellyissä testiolosuhteissa edellyttäen, että se on koottu oikein ja sitä käytetään ohjeiden mukaisesti.
Katso tuotekohtaiset kokoonpanot ja käytettävissä olevat vaihtoehdot Reunion M12 Series Industrial Waterproof Connector -tuotesivulta.
Teollisuuskoneet sisältävät usein lukuisia antureita ja ohjauskomponentteja rajoitetun jalanjäljen sisällä. M12-muotokerroin tarjoaa kompaktin liitäntärajapinnan, joka voi auttaa yksinkertaistamaan johdotusasetteluja ja vähentämään tarpeetonta asennustilaa.
Tämä voi olla erityisen hyödyllistä kuljetinjärjestelmissä, robottilaitteissa, pakkauskoneissa ja hajautetuissa automaatioasennuksissa, joissa useita kenttälaitteita on kytketty yhteiseen ohjausarkkitehtuuriin.
Kierreliitos auttaa säilyttämään liitännän laitteen normaalin käytön aikana. Verrattuna riittämättömästi kiinnitettyyn liitäntään oikein koottu kierreliitin voi vähentää normaalin liikkeen ja tärinän aiheuttamaa vahingossa tapahtuvaa irtoamista.
Liitos tulee kuitenkin aina kiristää valmistajan ohjeiden mukaan. Liiallinen kiristäminen voi vahingoittaa liitintä, kun taas riittämätön kiristys voi heikentää mekaanista turvallisuutta tai tiivistyskykyä.
Sopivat tiivistyskomponentit voivat auttaa suojaamaan sähkökoskettimia pölyltä ja kosteudelta. Tämä on tärkeää laitteille, jotka on asennettu lähelle tuotantoprosesseja, siivousalueita, ulkokoneita ja muita paikkoja, joissa ympäristölle odotetaan altistumista.
Suojaus riippuu koko kokoonpanosta, mukaan lukien liitosliitäntä, kaapelin läpivienti, asennusjärjestely ja tiivisteiden kunto. Liitin tulee valita todellisen käyttöympäristön mukaan pelkän sanan "vedenpitävä" mukaan.
Erilaiset kaapelimateriaalit ja kosketinjärjestelyt mahdollistavat M12-liittimen sovittamisen tiettyihin laitevaatimuksiin. Mallista riippuen ostajien on ehkä arvioitava kaapelin joustavuus, kulutuskestävyys, johtimen koko, suojaus, kosketinpinnoitus ja asennussuunta.
Yhteensopivien, standardoitujen liitinliitäntöjen käyttäminen voi tehdä komponenttien vaihtamisesta ja vian eristämisestä helpompaa. Teknikot voivat tunnistaa liitäntäpisteet helpommin, jos johdotusasiakirjat, nastat ja varaosanumerot säilytetään tarkasti.
Liittimen valitseminen ulkonäön tai kierteen koon perusteella ei riitä. Ostoryhmän tulee verrata valmistajan julkaisemia teknisiä tietoja kohdesovelluksen sähköisiin, mekaanisiin ja ympäristövaatimuksiin.
Seuraavassa taulukossa esitetään tärkeimmät parametrit, jotka on arvioitava M12-vesitiivistä liitintä tarkasteltaessa. Todelliset arvot on vahvistettava valitun mallin nykyisessä tietolomakkeessa.
| Erittely | Mitä tarkistaa | Miksi sillä on merkitystä |
|---|---|---|
| Liittimen käyttöliittymä | M12-kierreliitin ja liitosrakenne | Varmistaa mekaanisen yhteensopivuuden laitteen kanssa. |
| Pin-määritys | Yhteystietojen määrä ja PIN-koodi | Tukee oikeaa johdotusta ja signaalin siirtoa. |
| Koodaus | A-koodattu, D-koodattu, X-koodattu tai muu määritetty tyyppi | Auttaa tunnistamaan tarkoitetun liitännän ja estämään yhteensopimattomia yhteyksiä. |
| Nimellisjännite | Valmistajan määrittelemä käyttöjännite | On vastattava sähköjärjestelmää ja sovellettavia turvallisuusvaatimuksia. |
| Nimellisvirta | Valitun kokoonpanon nykyinen luokitus | Auttaa estämään toiminnan liittimen sähkörajojen yli. |
| Sisäänpääsyn suojaus | Vaadittu IP-luokitus ja asennusehdot | Määrittää soveltuvuuden odotettuun pöly- ja kosteusaltistumiseen. |
| Käyttölämpötila | Määritetyt minimi- ja maksimilämpötilat | Auttaa ylläpitämään suorituskykyä muuttuvissa ympäristöolosuhteissa. |
| Yhteysmateriaali | Pohjamateriaali ja kontaktipinnoitus | Vaikuttaa sähkökontaktien suorituskykyyn ja kulumis- tai korroosionkestävyyteen. |
| Kaapelin rakentaminen | Johtimen koko, vaipan materiaali, pituus ja suojaus | Tukee asennusta, joustavuutta ja ympäristövaatimuksia. |
| Mekaaninen kestävyys | Parittelujakson arvo ja kytkentävaatimukset | Auttaa arvioimaan soveltuvuutta huoltoon ja toistuvaan kytkemiseen. |
Tärkeä valintahuomautus:Älä oleta, että kaikki M12-sarjan liittimet tukevat samaa jännitettä, virtaa, pinojen lukumäärää, koodausta, lämpötila-aluetta tai IP-luokitusta. Esimerkiksi nelinapaisella anturiliittimellä ja nopealla dataliittimellä voi olla olennaisesti erilaiset sähkövaatimukset huolimatta M12-merkinnästä.
Pyydä ennen tilaamista tarkka osanumero, mittapiirustus, kytkentäkaavio ja soveltuvat testitiedot. Näiden asiakirjojen avulla on helpompi varmistaa, että liitin täyttää järjestelmän vaatimukset.
Automatisoidut tuotantolinjat turvautuvat antureisiin, toimilaitteisiin ja hajautettuihin ohjausmoduuleihin laitteiden valvomiseksi ja koneen toiminnan koordinoimiseksi. Sopivat M12-liittimet tarjoavat käytännöllisiä liitäntäpisteitä kenttälaitteille ja auttavat järjestämään koneen johdotuksen.
Robottisolut ja pakkauslaitteet voivat sisältää liikkuvia kokoonpanoja, kompakteja anturikiinnikkeitä ja rajoitettua kaapelin reititystilaa. Erilaisten liitinsuuntien ja kaapelikokoonpanojen saatavuus voi auttaa suunnittelijoita suunnittelemaan helpommin saavutettavia yhteyksiä. Dynaamiset sovellukset vaativat edelleen kaapeli- ja liitinkokoonpanoja, jotka on mitoitettu todellisiin liike- ja taivutusolosuhteisiin.
Yhteensopivia M12-koodausvariantteja käytetään valituissa teollisuuden verkkosovelluksissa. Oikea malli riippuu tiedonsiirtostandardista, vaaditusta tiedonsiirtonopeudesta, nastan kohdistamisesta, suojausjärjestelystä ja verkkolaitteiden liitännästä.
Ulkoilmaanturit ja valvontalaitteet voivat kohdata sadetta, pölyä, lämpötilan muutoksia ja muita ympäristörasituksia. Sopivasti mitoitettu M12-liitin voi auttaa suojaamaan sähköliitäntää, kun koko kokoonpano on asennettu sen määritysten mukaisesti.
Tietyissä kuljetusjärjestelmissä ja teollisuusajoneuvoissa käytetään pyöreitä liittimiä antureiden ja ohjauslaitteiden yhdistämiseen. Näissä sovelluksissa suunnittelijoiden tulee ottaa huomioon tärinä, kaapelin liike, lämpötilan vaihtelut, nesteille altistuminen ja kaikki toimialakohtaiset pätevyysvaatimukset.
Kaikilla näillä aloilla paras liitin on se, joka vastaa todellisia käyttöolosuhteita, ei välttämättä mallia, jolla on korkein nimellisarvo tai alhaisin ostohinta.
Toimittajan valinta vaikuttaa enemmän kuin alkuperäiseen hankintahintaan. Tuotteen johdonmukaisuus, tekninen tuki, dokumentointi, tuotannon suunnittelu ja viestintä voivat kaikki vaikuttaa projektin aikatauluihin ja pitkäaikaiseen ylläpitoon.
Arvioidessaan toimittajaa, kuten Reunionia, ostotiimien tulee ottaa huomioon seuraavat seikat ja varmistaa, mitkä palvelut koskevat vaadittua tuotekokoonpanoa.
Suuremmissa hankintaprojekteissa ostajien tulee myös luoda hyväksyntäprosessi näytteille ja eritelmille ennen massatilausta. Hyväksytyn osanumeron ja version dokumentointi auttaa vähentämään riskiä saada liitin, joka poikkeaa testatusta kokoonpanosta.
Voit tarkastella saatavilla olevia tuotetietoja vierailemalla Reunionin teollisen vedenpitävän liittimen sivulla ja ilmoittamalla tekniset vaatimukset suoraan toimittajalle.
Oikea asennus on välttämätöntä sähkön vakauden ja ympäristönsuojelun kannalta. Jopa korkealaatuinen liitin voi epäonnistua ennenaikaisesti, jos sen koskettimet, kierteet, kaapeli tai tiivisteet vaurioituvat asennuksen tai käytön aikana.
Tarkastustiheyden tulee heijastaa toimintaympäristön vakavuutta. Liittimet, jotka ovat alttiina toistuville pesuille, kemiallisille aineille, voimakkaalle tärinälle tai jatkuvalle liikkeelle, voivat vaatia lisähuomiota. Noudata aina valmistajan ohjeita ja laitteen huoltosuunnitelmaa.
Sen ensisijaisena tarkoituksena on tarjota kompakti sähköliitäntä yhteensopiville teollisuuslaitteille, mukaan lukien anturit, toimilaitteet, ohjauslaitteet ja valitut tietoliikennejärjestelmät. Mallista riippuen ympäristötiivistys auttaa suojaamaan liitosta pölyltä ja kosteudelta.
Ei. Suojausluokitukset vaihtelevat mallin ja kokoonpanon mukaan. Ostajien tulee tarkistaa tarkat tuotetiedot ja varmistaa, koskeeko luokitus yhdistettyä liitintä, yhdistämätöntä liitintä vai tiettyä asennustilaa.
A- ja D-koodatuissa liittimissä käytetään erilaisia avain- ja kosketinjärjestelyjä eri käyttötarkoituksiin. A-koodattuja muunnelmia käytetään yleisesti antureissa ja toimilaitteissa, kun taas D-koodattuja variantteja liitetään tiettyihin teollisiin Ethernet-sovelluksiin. Todellinen yhteensopivuus on tarkistettava asiaankuuluvaa protokollaa, nastajakoa ja laitedokumentaatiota vastaan.
Kyllä, jos valittu liitin ja täydellinen kaapelikokoonpano on mitoitettu odotettavissa oleviin ulkoolosuhteisiin. Ostajien tulee arvioida tunkeutumissuojaus, lämpötila-alue, UV-altistus, korroosioriski, kaapelin vaipan kestävyys ja asennusjärjestelyt ennen asennusta.
Aloita tunnistamalla liitosliitäntä, koodaus, pinojen lukumäärä, sähköluokitukset, viestintävaatimukset, kaapelin tekniset tiedot ja ympäristöolosuhteet. Vertaa näitä vaatimuksia valmistajan teknisiin tietoihin ja pyydä tekninen vahvistus, jos jokin parametri on epävarma.
Sisällytä vaadittu liitintyyppi, uros- tai naarasliitäntä, koodaus, nastamäärä, kaapelin pituus, johtimen koko, jännite- ja virtavaatimukset, suojausluokitus, arvioitu määrä ja kaikki saatavilla olevat piirustukset tai valokuvat. Selkeät tekniset tiedot auttavat toimittajaa arvioimaan yhteensopivuutta ja tarjoamaan osuvamman tarjouksen.
M12-sarjan Industrial Waterproof Connector tarjoaa monipuolisen liitäntävaihtoehdon nykyaikaiseen automaatioon, teollisuusanturiin, koneisiin ja valikoituihin viestintäjärjestelmiin. Sen kompakti koko ja kierreliitos tukevat järjestettyä johdotusta ja turvallisia liitäntöjä, kun taas sopivat tiivistys- ja kaapelikokoonpanot auttavat vastaamaan vaativiin käyttöympäristöihin.
Onnistunut valinta riippuu muustakin kuin itse M12-liitännästä. Sähköluokitukset, koodaus, nastat, ympäristönsuojelu, kaapelin rakenne ja asennusvaatimukset on kaikki tarkistettava aiottua sovellusta vastaavasti. Huolellinen teknisten tietojen tarkistus voi vähentää yhteensopivuusongelmia, parantaa huoltotehokkuutta ja tukea laitteiden luotettavampaa toimintaa.
jälleennäkeminen tarjoaa M12-sarjan Industrial Waterproof Connector -ratkaisun yrityksille, jotka arvioivat teollisia liitäntäkomponentteja. Olitpa sitten kehittämässä uusia koneita, hankkimassa varaosia tai suunnittelemassa räätälöityä kaapeliliitäntää, tarkista tuotetiedot ja valmistele sovellusvaatimukset ennen ostamista.Ota yhteyttäkeskustellaksesi liittimen teknisistä tiedoista, varmistaaksesi tuotteen yhteensopivuuden ja pyytääksesi projektiisi räätälöidyn tarjouksen.
