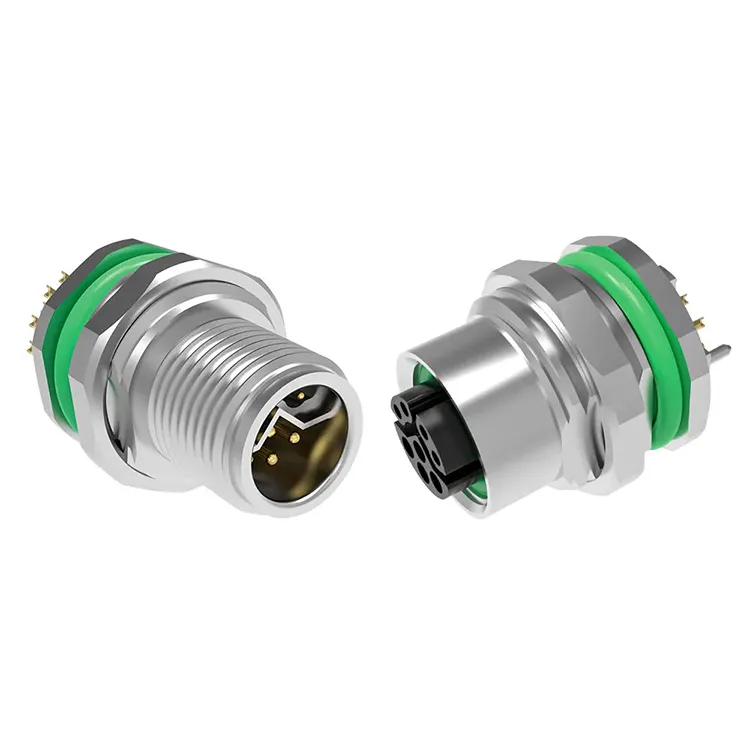

jälleennäkeminentarjoaaM12-sarjan teollisuusliitinmonipuolisena liitäntäratkaisuna tehdasautomaatioon, antureille, toimilaitteille, kenttäväyläjärjestelmille, teolliseen Ethernetiin ja virranjakeluun. Liitinperhe on suunniteltu vaativiin teollisuusympäristöihin, joissa vakaat sähköiset ja mekaaniset liitännät ovat välttämättömiä 2–17-nastaisten kokoonpanojen, useiden koodausvaihtoehtojen, IP67-suojauksen sekä suojaus- ja kaapelikokoonpanovaihtoehtojen ansiosta.
M12-liitin on enemmän kuin kompakti pyöreä liitin. Sen standardoitu kierreliitäntä, koodausjärjestelmä, ympäristötiivistys ja laajat sähkökokoonpanot tekevät siitä tärkeän liitäntätekniikan nykyaikaisille automaatiolaitteistoille. M12-sarja tukee sovelluksia antureista ja IO-Link-laitteista PROFIBUS-, DeviceNet-, CANopen-, teollisuus-Ethernet-, servojärjestelmiin ja DC-virranjakeluun. Tämä opas selittää tärkeimmät tekniset tiedot, koodausvaihtoehdot, sovellusskenaariot, valintatekijät ja laatunäkökohdat, jotka insinöörien ja hankintatiimien tulee arvioida valitessaan M12-teollisuusliitintä.
Sisällysluettelo
Miksi M12-liitintä käytetään laajalti teollisuusautomaatiossa?
Mitkä ovat M12-teollisuusliittimen tärkeimmät tiedot?
Miten M12-koodausvaihtoehdot eroavat?
Missä M12-teollisuusliittimiä käytetään yleisesti?
Kuinka sinun pitäisi valita oikea M12-liitin?
Mitä laatutekijöitä ostajien tulee tarkistaa?
Usein kysyttyjä kysymyksiä M12-teollisuusliittimistä
Miksi M12-liitintä käytetään laajalti teollisuusautomaatiossa?
Teollisuuslaitteet tarvitsevat liitännät, jotka pysyvät vakaina tärinästä, kosteudesta, lämpötilan muutoksista, pölystä ja säännöllisestä huollosta huolimatta. M12-muoto vastaa näihin vaatimuksiin kompaktilla pyöreällä rakenteella ja kierteitetyllä kytkentämekanismilla.
Automaatioinsinööreille yksi sen tärkeimmistä eduista on joustavuus. Erilaiset M12-koodauskokoonpanot on suunniteltu erilaisille sähkö- ja viestintätoiminnoille, mikä auttaa estämään yhteensopimattomia yhteyksiä. Liitin voidaan siksi integroida antureisiin, toimilaitteisiin, ohjauskaappeihin, kenttälaitteisiin, moottoreihin, Ethernet-verkkoihin ja muihin teollisuuslaitteisiin.
jälleennäkeminenin tuotetiedot osoittavat, että sen M12-sarja on suunniteltu asiaankuuluvien DIN EN 61076-2-101/109/111 -standardien mukaisesti ja että se voi saavuttaa IP67-suojauksen, kun se yhdistetään. Tuotevalikoimaan kuuluu myös suojattuja ja suojaamattomia kokoonpanoja, jotka tarjoavat vaihtoehtoja sovelluksiin, joilla on erilaiset sähkömagneettisen yhteensopivuuden vaatimukset.
Teollisuuskäyttäjille tämä standardisoitujen mittojen, koodausvalintojen, ympäristönsuojelun ja sovellusten joustavuuden yhdistelmä voi yksinkertaistaa johdotuksen suunnittelua ja huoltoa.
Mitkä ovat M12-teollisuusliittimen tärkeimmät tiedot?
Liittimen valitseminen vain sen fyysisen koon perusteella voi johtaa sopimattomaan yhteyteen. Sähköluokitukset, koodaus, nastamäärä, suojaus, ympäristönsuojelu ja irtisanomistapa on otettava huomioon ennen ostamista.
| Parametri | Tyypillinen M12-sarjan valikoima / ominaisuus | Sovelluksen huomioiminen |
|---|---|---|
| Pin Count | 2-17 nastaa koodista riippuen | Valitse teho- ja signaalivaatimusten mukaan |
| Nykyinen luokitus | Noin 0,5–16 A koodista riippuen | Tärkeää antureille, toimilaitteille, moottoreille ja virtapiireille |
| Jännitteen luokitus | Noin 30–630 V kokoonpanosta riippuen | On vastattava laitteen käyttöjännitettä |
| Suojausluokitus | IP67 yhdistettynä | Soveltuu moniin pölyisiin, märkiin ja pesuympäristöihin |
| Yhteysmateriaali | Messinki kullattu | Tukee vakaata sähkökontaktia ja korroosionkestävyyttä |
| Eristin | PA66 | Tarjoaa sähköeristyksen liittimen sisällä |
| Kosketusvastus | ≤3mΩ määritellyllä alueella | Pienempi vastus auttaa ylläpitämään sähkötehokkuutta |
| Lämpötila-alue | -25°C - +85°C | Tarkista todellista käyttöympäristöä vasten |
| Suojaus | Suojatut ja suojaamattomat versiot | Suojaus voi olla tärkeää sähköisesti meluisissa ympäristöissä |
| Ympäristönmukaisuus | RoHS-yhteensopivat materiaalit | Hyödyllinen hankkeissa, joissa on ympäristövaatimukset |
Tarkka luokitus riippuu aina valitusta koodauksesta ja konfiguraatiosta. Esimerkiksi valmistajan julkaisemissa teknisissä tiedoissa on S-koodi- ja L-koodiversioille korkeammat virtaominaisuudet kuin useissa signaalisuuntautuneissa kokoonpanoissa. Siksi liitinkoodi tulee valita yhdessä sähkövaatimusten kanssa sen sijaan, että sitä olisi käsiteltävä toissijaisena yksityiskohtana.
Miten M12-koodausvaihtoehdot eroavat?
M12-koodaus on yksi tärkeimmistä tekijöistä valittaessa teollisuusliitintä. Erilaiset näppäinjärjestelyt on tarkoitettu erilaisiin sähkö- tai viestintätoimintoihin.
- A-koodi:Käytetään yleisesti antureissa, toimilaitteissa, IO-Link-laitteissa ja DC-signaalisovelluksissa. Kokoonpanot voivat vaihdella 2 - 17 nastasta.
- B-koodi:Liittyy yleisesti PROFIBUS-, DeviceNet- ja muihin kenttäväyläsovelluksiin.
- C-koodi:Suunniteltu vaihtovirtasovelluksiin ja saatavana useissa pin-kokoonpanoissa.
- D-koodi:Käytetään teollisiin Ethernet-sovelluksiin, kuten 100 Mbps verkkoyhteyksiin.
- X-koodi:Suunniteltu nopeampiin Ethernet-sovelluksiin ja käyttää tyypillisesti 8-nastaista kokoonpanoa.
- S-koodi:Tarkoitettu korkean virran vaihtovirtaan ja servoihin liittyviin sovelluksiin.
- L-koodi:Suunniteltu tasavirran jakeluun ja korkeampiin virtavaatimuksiin.
Koodausjärjestelmä auttaa vähentämään mahdollisuutta kytkeä yhteensopimattomia piirejä. Insinöörien tulee vahvistaa laitteen valmistajan ilmoittama liitinkoodi, nastajärjestys, jännite, virta ja liitosliitäntä ennen komponentin viimeistelyä.
Missä M12-teollisuusliittimiä käytetään yleisesti?
M12-liittimien kompakti muoto ja ympäristönsuojelu tekevät niistä sopivia moniin teollisuuden liitäntäpisteisiin.
Tehdasautomaatio
M12-liittimiä käytetään usein kytkemään läheisyysantureita, valosähköisiä antureita, toimilaitteita, I/O-moduuleja ja ohjauslaitteita. Niiden standardisoitu käyttöliittymä voi yksinkertaistaa koneen johdotusta ja huoltoa.
Teollinen Ethernet
D-koodi- ja X-koodikonfiguraatioita voidaan käyttää teollisiin verkkoyhteyksiin. Automatisoiduilla tuotantolinjoilla luotettavat Ethernet-yhteydet ovat tärkeitä kenttälaitteiden, ohjaimien, kytkimien ja muiden verkkolaitteiden välisessä tiedonsiirrossa.
Robotiikka ja liikejärjestelmät
Robottilaitteet voivat altistaa liittimet tärinälle ja toistuvalle liikkeelle. Kierreliitosjärjestelmä tarjoaa mekaanisen liitoksen, joka on suunniteltu kestämään vahingossa tapahtuvaa löystymistä normaaleissa käyttöolosuhteissa.
Ulkoilu- ja pesulaitteet
Oikein yhdistettynä IP67-luokituksen ansiosta sopivia M12-kokoonpanoja voidaan käyttää ympäristöissä, joissa laitteet voivat kohdata vettä, pölyä tai rutiinipuhdistusprosesseja. Oikea asennus ja tiivistys ovat välttämättömiä määritellyn suojaustason saavuttamiseksi.
Tehonjako
S-koodi- ja L-koodivaihtoehdot laajentavat M12-alustaa vähätehoisten signaalien lisäksi. Valitusta konfiguraatiosta riippuen sarja voi tukea korkean virran vaihto- tai tasavirtaliitäntöjä teollisuuslaitteisiin.
Kuinka sinun pitäisi valita oikea M12-liitin?
Järjestelmällinen valintaprosessi voi auttaa välttämään yhteensopivuusongelmia ja tarpeettomia vaihtokustannuksia. Ennen kuin teet tilauksen, arvioi seuraavat tekijät:
- Tunnista sovellus:Selvitä, onko liitäntä tarkoitettu antureille, tietoliikenteelle, teholle, moottoreille vai sekatoimintoille.
- Vahvista koodaus:Valitse A, B, C, D, X, S, L tai jokin muu soveltuva kokoonpano laiteliittymän perusteella.
- Tarkista PIN-vaatimukset:Varmista, että koskettimien määrä on riittävä kaikille vaadituille teho- ja signaalipiireille.
- Tarkista sähköarvot:Vertaa liittimen jännite- ja virtaarvoja todellisiin järjestelmävaatimuksiin.
- Arvioi ympäristöolosuhteet:Ota huomioon vesi, pöly, kemikaalit, tärinä, lämpötila ja ulkoaltistus.
- Määritä suojausvaatimukset:Suojattuja versioita voidaan harkita, jos sähkömagneettiset häiriöt voivat vaikuttaa signaalin eheyteen.
- Valitse lopetus:Laitteen rakenteesta riippuen lisävarusteita voivat olla juotos-, upotus-, puristus- tai lentävät lyijyliittimet.
- Vahvista kaapelivaatimukset:Kaapelin materiaalin, pituuden, joustavuuden, taivutussäteen ja liittimen suunnan tulee vastata asennusympäristöä.
Projekteissa, joissa on useita liitintyyppejä, on myös hyödyllistä laatia kytkentäaikataulu, jossa näkyy laite, liitinkoodi, pinojen lukumäärä, sähkötoiminto, kaapelin tiedot ja liitosliitäntä. Tämä tarjoaa käytännön referenssin hankinta- ja tuotantotiimeille.
Mitä laatutekijöitä ostajien tulee tarkistaa?
Teollisuuden liittimien laatu liittyy läheisesti yhteyden pitkäaikaiseen vakauteen. Tuote voi näyttää ulkoisesti samanlaiselta, vaikka sillä on merkittäviä eroja kosketusmateriaaleissa, pinnoituksessa, tiivisyksessä, kokoonpanossa ja sähkötarkastuksissa.
jälleennäkeminen toteaa, että sen M12-sarja käyttää messinkikoskettimia, joissa on kullattu pinnoite, PA66-eristimiä ja ilmoitettu kosketusresistanssi on enintään 3 mΩ. Valmistaja kuvaa myös 100 %:n sähkötestauksen jokaiselle yksikölle ja erätason IP67-upotusvahvistuksen. Sen julkaisemat laatutiedot sisältävät lisäksi luettelon ISO 9001:2015-, ISO 14001:2015-, ISO 13485:2016- ja RoHS-vaatimustenmukaisuudesta sen laatu- ja vaatimustenmukaisuuskehyksessä.
Hankintaryhmille seuraavat laaduntarkistuspisteet ovat erityisen hyödyllisiä:
- Materiaali- ja pinnoitustiedot
- Kosketinvastus ja eristyskyky
- IP-suojauksen tarkistus
- Mekaaniset paritussyklin vaatimukset
- Suojauskyky tarvittaessa
- Sähköisten testausmenettelyt
- Erän jäljitettävyys ja tarkastusasiakirjat
- Kaapelikokoonpanon ja päätteen johdonmukaisuus
Nämä tekijät tarjoavat kattavamman perustan teollisuusliittimen arvioimiseksi kuin pelkkä yksikköhinta. OEM- ja volyymiprojekteissa suunnittelutuki, räätälöintikyky, tuotannon jäljitettävyys ja toimitusten johdonmukaisuus voivat myös vaikuttaa hankinnan kokonaisarvoon.
Usein kysyttyjä kysymyksiä M12-teollisuusliittimistä
Mikä on M12-sarjan teollisuusliitin?
M12-sarjan teollisuusliitin on kompakti pyöreä liitin, jossa on nimellinen 12 mm:n kierreliitäntä. Sitä käytetään laajalti teollisuusantureissa, toimilaitteissa, automaatiolaitteissa, tietoliikenneverkoissa ja virtaliitännöissä. Erilaiset koodaus- ja nastakonfiguraatiot mahdollistavat saman yleisen liitinalustan palvelemaan erilaisia sovelluksia.
Onko M12-liitin vesitiivis?
Sopivat M12-kokoonpanot voivat saavuttaa IP67-suojauksen, kun ne on yhdistetty oikein. Tämä tarkoittaa, että määritetty tuote voi tarjota suojan pölyn sisäänpääsyltä ja tilapäiseltä veteen upotukselta määritellyissä testiolosuhteissa. Todellinen suorituskyky riippuu oikeasta liittämisestä, tiivistyskomponenteista, asennuksesta ja tuotteen kokoonpanosta.
Mitä eroa on A-koodin ja D-koodin M12-liittimillä?
A-koodin M12-liittimiä käytetään yleisesti antureissa, toimilaitteissa, IO-Linkissä ja yleisissä signaali- tai DC-sovelluksissa, kun taas D-koodiversiot on suunniteltu ensisijaisesti teollisiin Ethernet-sovelluksiin. Koodaus estää väärän liittimen vahingossa kytkeytymisen.
Voivatko M12-liittimet kuljettaa sekä virtaa että dataa?
Kyllä, riippuen kokoonpanosta. Tietyt A-koodijärjestelyt voivat yhdistää teho- ja signaalitoimintoja, kun taas suurempaa tehoa ja erillistä tiedonsiirtoa vaativat sovellukset voivat käyttää eri M12-koodeja vastaavissa piireissään.
Kuinka valitsen koneelleni oikean M12-liittimen?
Aloita laitteen liitännästä ja määritä tarvittava koodaus, pinojen määrä, jännite, virta, tiedonsiirtoprotokolla, suojaus, suojausluokitus, kaapelin tyyppi ja päätetapa. Jos liitin on vaihtokomponentti, on myös suositeltavaa, että se vastaa alkuperäistä osanumeroa tai laitepiirustusta.
Johtopäätös
M12-sarjan teollisuusliitin tarjoaa standardoidun ja mukautuvan liitäntäratkaisun nykyaikaisiin automaatiojärjestelmiin. Sen valikoima koodausvaihtoehtoja, nastakokoonpanoja, sähköluokituksia, suojausvaihtoehtoja ja IP67-suojausta mahdollistaa kaiken tuen antureista ja IO-Link-laitteista teollisiin Ethernet- ja suurvirtasovelluksiin. OEM-valmistajille, järjestelmäintegraattoreille ja teollisuuslaitteiden valmistajille liittimen valinta täydellisten sähkö- ja ympäristöspesifikaatioiden mukaan on välttämätöntä luotettavan kenttäsuorituksen kannalta. Jos tarvitset apua sopivan kokoonpanon, mukautetun kaapelikokoonpanon tai tilavuusratkaisun valinnassa sovelluksellesi,ota meihin yhteyttäkeskustella vaatimuksistasi Reunionin suunnittelu- ja tuotantotiimin kanssa.
