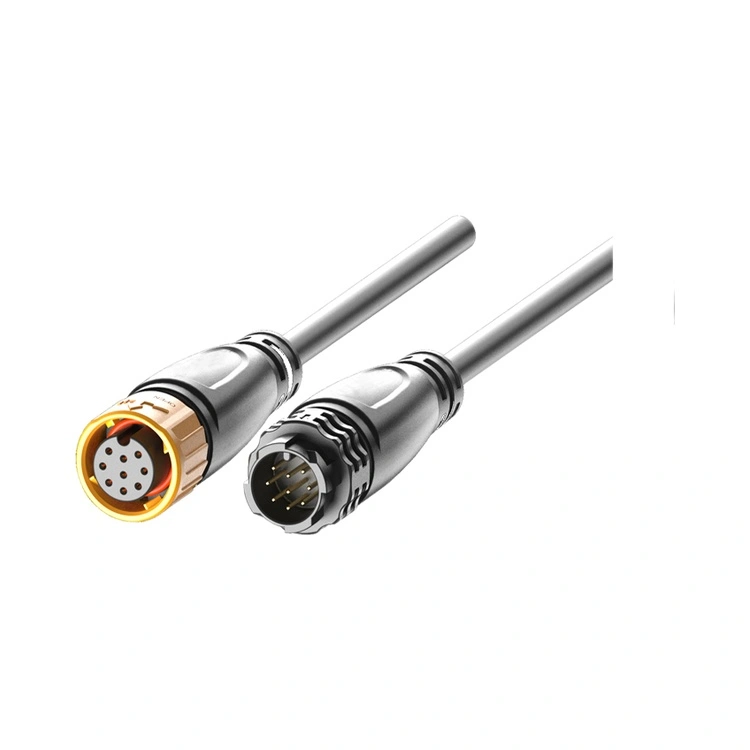

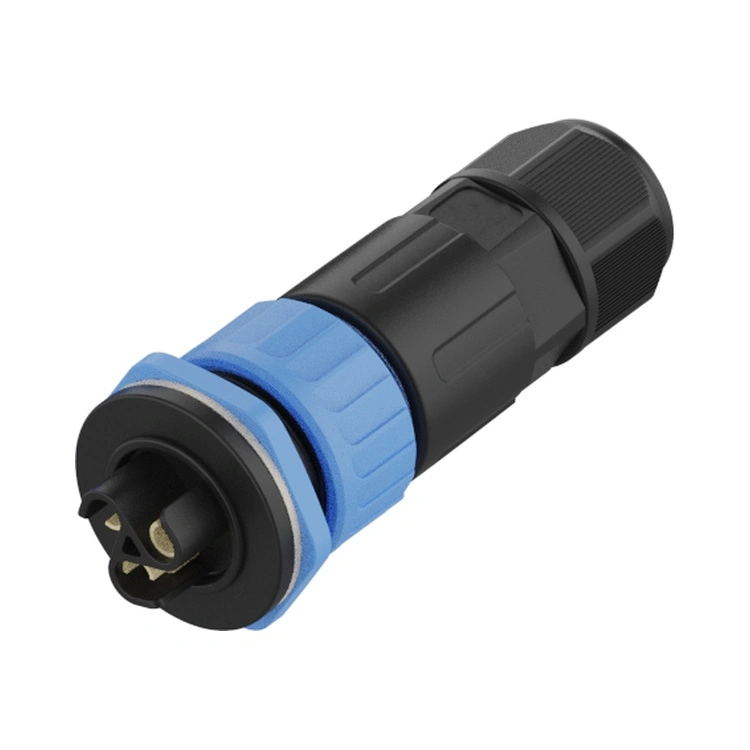

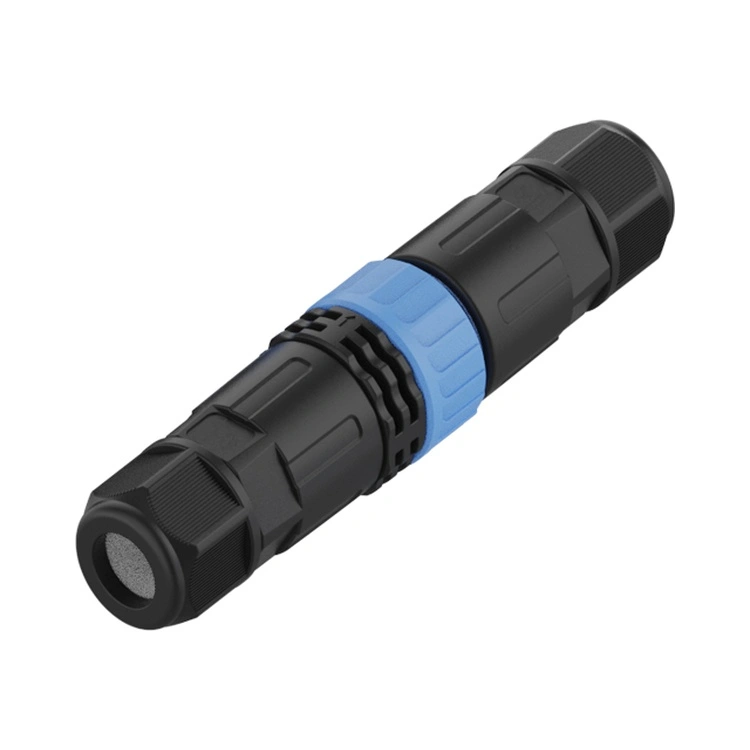

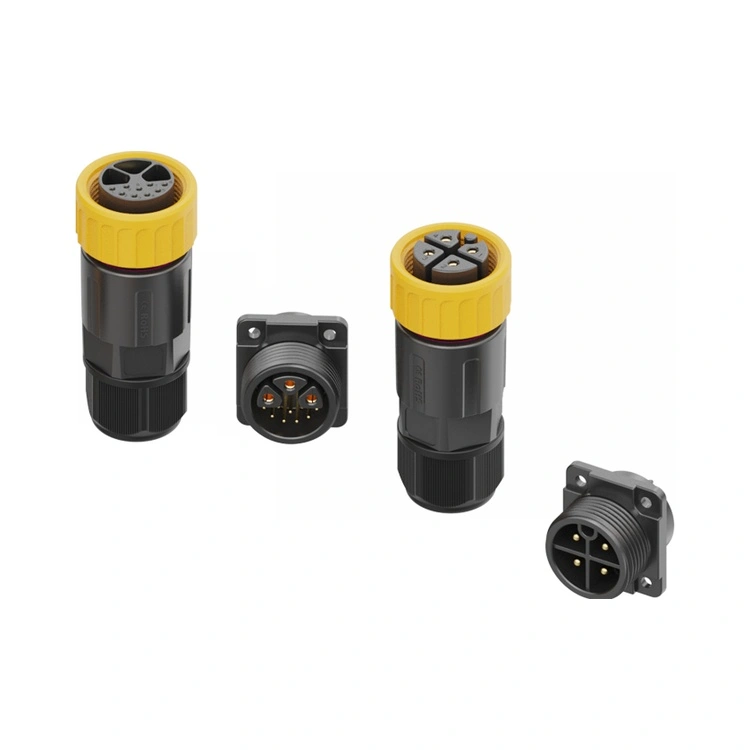

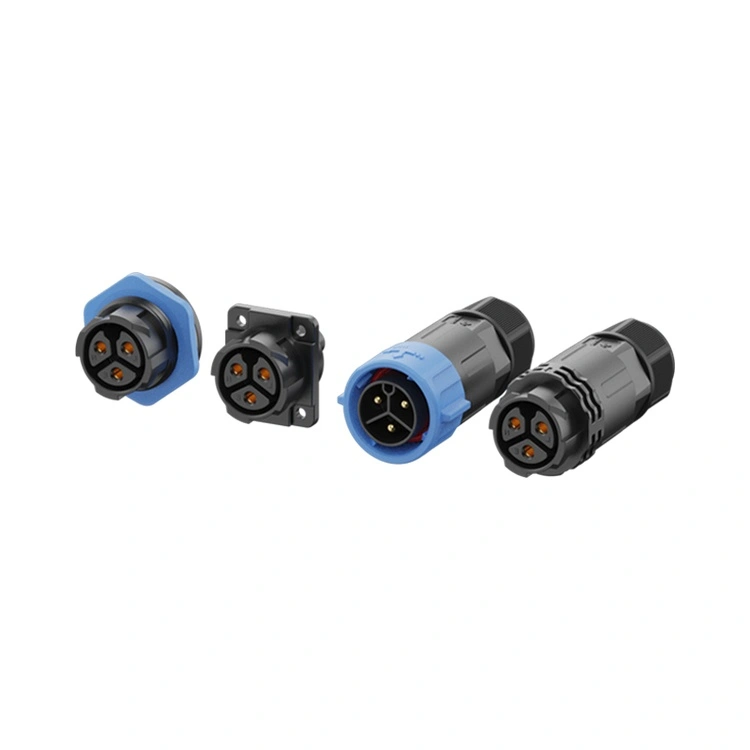

M25-sarjan muovinen vedenpitävä liitin on Reunionin lippulaiva suurvirran korroosionkestävä liitäntä, joka on suunniteltu sovelluksiin, joissa merkittävän tehon (jopa 30A) on toimittava samanaikaisesti aggressiivisten ympäristöolosuhteiden kanssa. Tässä kierteitetyssä pyöreässä liittimessä yhdistyy vankka 25 mm:n liitäntä, jossa on Ip67/IP68-vesitiivis ja erittäin vahva PA66-termoplastinen kotelo, joka on luonnostaan korroosionkestävä – ei ruostetta, hapettumista eikä pinnoitteen heikkenemistä.
Saatavana 2–12-nastaisina kokoonpanoina, mukaan lukien hybriditehosignaaliversiot
, M25-sarja tukee sekä suurvirran tehonsyöttöä (jopa 20A) että pienjännitteisiä ohjaussignaaleja yhdessä liittimessä.
Kierteitetty lukitusmekanismi varmistaa johdonmukaisen liitosluotettavuuden satojen jaksojen aikana, kun taas koskettimet on koneistettu messingistä selektiivisellä kullalla, jotta kontaktivastus pysyy alhaisena. Reunion valmistaa M25-muovisarjaa vertikaalisesti integroidulla prosessilla – tarkkuusruiskuvalusta automatisoituun kokoonpanoon ja 100 % sähkötestaukseen.
| Ominaisuus | Hyöty |
| Korroosionkestävä PA66-kotelo | Ei ruostetta, ei hapettumista – suunniteltu suolasuihke-, meri- ja kemikaaleille alttiisiin ympäristöihin. |
| Jopa 60 % painonpudotus | Huomattavasti kevyempi kuin vastaavat messinkiä – vähentää laitteiden ja asennuskiinnikkeiden rakenteellista kuormitusta. |
| Virta-arvot jopa 30A | Kestää M-sarjan suurimmat tehokuormat – sopii raskaille moottoreille, sähköautojen latureille ja virranjakelulle. |
| IP67/IP68 vedenpitävä | Kestää jatkuvaa upotusta – luotettava offshore-, rannikko- ja tulvaalttiisiin asennuksiin. |

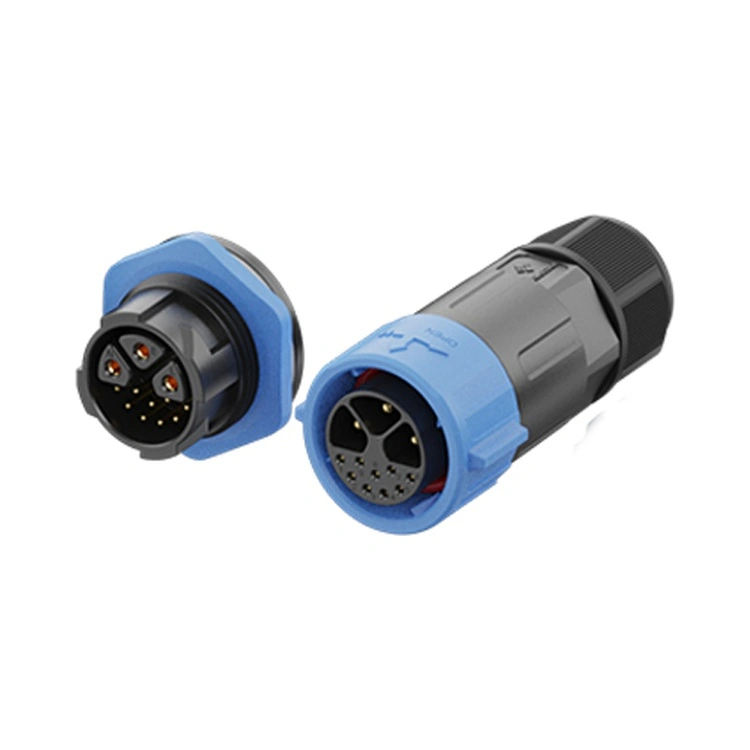

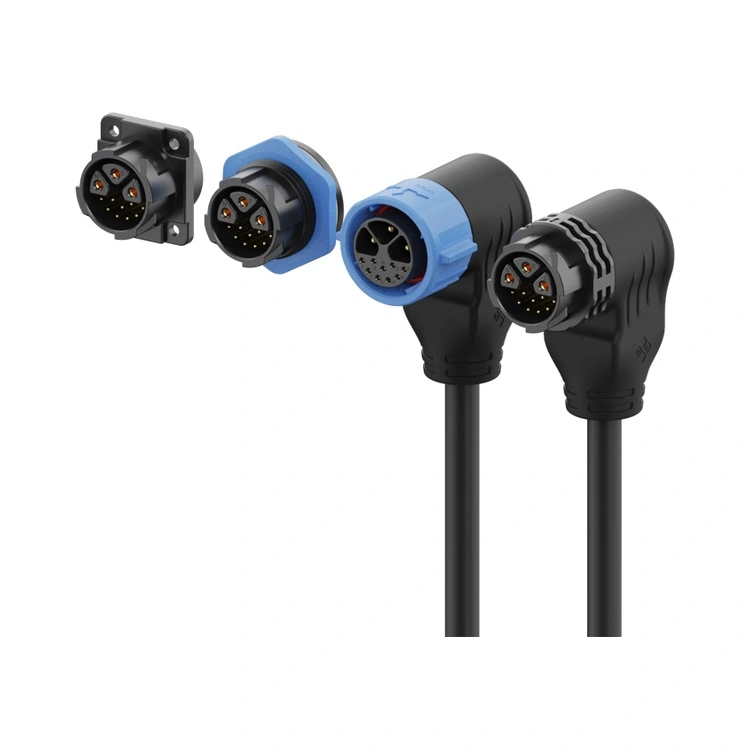

| Hybridi 3+2, 3+5, 3+9 kokoonpanot | Yhdistää 3 suurvirtavirtanastaa (jopa 20 A) ja 2 tai 5 tai 9 signaalinastaa – vähentää kaapelien määrää ja paneelitilaa. |
| Kullatut messinkikoskettimet | Alhainen kosketusvastus (≤3 mΩ) ja korroosiosuojaus – ylläpitää suorituskykyä kosteissa ympäristöissä. |
| Kierrelukitus | Tärinänkestävä paritus – estää löystymisen raskaan koneen liikkeistä ja lämpökierrosta. |
| -40°C - +105°C Käyttö | Laaja lämpötila-alue kattaa äärimmäiset teollisuus-, meri- ja ulkoolosuhteet. |
| Parametri | 2-nastainen | 3-nastainen | 4-nastainen | 5-nastainen | 6-nastainen | 3+2-nastainen | 3+5-nastainen | 3+9-nastainen |
| Jännitteen luokitus | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| Nykyinen luokitus | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Johdon osa | 0,75-4,0 mm² | 0,75-4,0 mm² | 0,5-2,5 mm² | 0,5-2,5 mm² | 0,25-1,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² |
Käyttölämpötila:-40°C ~ +105°C
Suojausluokitus:IP65 / IP67 / IP68 (paritettu kunto)
Kotelon materiaali:PA66
Yhteysmateriaali:Kullattua messinkiä
Kosketusvastus:≤3mΩ
Parittelusyklit:≥ 500
Paino:Noin 60 % kevyempi kuin vastaavat messinkiliittimet
Syttyvyysluokitus:UL 94 V-0
Kaikki materiaalit ovat RoHS-yhteensopivia
| Aspekti | Reunion M25 muovisarja | Metalliset M25 liittimet | Ensiluokkaiset muoviliittimet |
| Korroosionkestävyys | Erinomainen – PA66 | Pinnoituksesta riippuvainen – ruostevaara suolasuihkussa | Muuttuva |
| Paino | Jopa 60 % kevyempi | Raskas – rasituskiinnikkeet | Samanlainen kuin Reunion |
| Hinta | Volyymiystävällinen hinnoittelu | 3-4x korkeampi | 2-3 kertaa korkeampi |
| Nykyinen luokitus | Jopa 30A | Jopa 30A | Tyypillisesti alhaisempi |
| Hybridivaihtoehdot | 3+2, 3+5, 3+9 pin | Rajoitettu | Rajoitettu |
| 100 % sähkötestaus | Jokainen yksikkö | Näytepohjainen | Näytepohjainen |
| Jäljitettävyys | ERP jäljitettävissä | Kyllä | Kyllä |
| Toimitusaika | 15-17 päivää | 4-8 viikkoa | 4-6 viikkoa |
| Räätälöinti MOQ | Matala (100 kpl) | Korkea (500+) | Korkea (500+) |
| ISO sertifioinnit | 9001, 14001, 13485 | Yleensä 9001 | Yleensä 9001 |
| Sertifiointi | Laajuus |
| ISO 9001:2015 | Laadunhallinta – suunnittelu, tuotanto ja huoltopalvelu. |
| ISO 14001:2015 | Ympäristönhallinta – todistettu jätteen vähentäminen ja kestävät käytännöt. |
| ISO 13485:2016 | Lääketieteellisten laitteiden laadunhallinta – koskee M25:tä, jota käytetään diagnostisissa tai valvontalaitteissa. |
| UL tunnustettu | Komponenttitason turvallisuussertifikaatti Pohjois-Amerikan markkinoille. |
| RoHS | Vaarallisten aineiden rajoitus – EU-direktiivin mukainen. |
Reunionin M25-muoviliitintuotantolinja toimii tiukan prosessivalvonnan alaisena. IP67 vedenpitävyys varmistetaan jokaisessa tuotantoerässä todellisella upotustestillä (1 m, 30 minuuttia). Testauspöytäkirjat, materiaalitodistukset ja tarkastusraportit säilytetään jokaisesta erästä.
M25-muovisen liittimen virranmittaus määräytyy kosketusjärjestelmän ja johdinmittarin, ei kotelon materiaalin, mukaan. PA66-kotelo on korkean lämpötilan kestomuovia, jonka lämpöpoikkeutuslämpötila on yli 200 °C – selvästi yli liittimen toiminta-alueen -40 °C - +105 °C. Itse koskettimet ovat messinkiä ja kullattu, ja virranmittaus (30A asti) on validoitu lämpötilan nousutestauksella IEC 60512:n mukaisesti. Testauksessamme M25-muovisen liittimen lämpötilan nousu nimellisvirralla on samoissa rajoissa kuin vastaavien metalliliittimien. Kotelon alhaista lämmönjohtavuutta kompensoi optimoitu eristimen geometria ja kosketinrakenne, joka poistaa lämpöä tehokkaasti kaapelijohtimien ja paneelin liitännän kautta.
Kyllä – M25-muoviliitin sopii hyvin sähköautojen lataussovelluksiin, erityisesti:
AC-latausasemat asennetaan rannikolle tai paikkoihin, joissa on korkea kosteus.
Sisäänrakennetut laturit, jotka vaativat korroosionkestäviä liitäntöjä.
Akunhallintaliitännät, joissa yhdistyvät teho ja signaali.
PA66-kotelon korroosionkestävät ominaisuudet ovat erityisen arvokkaita sähköajoneuvojen latureissa, jotka asennetaan rannikkoalueille (suolasuihku), kaupunkiympäristöön (tiesuola talvella) tai teollisuusalueille (kemiallinen altistuminen). IP68-tiiviste suojaa sateelta ja pesulta. DC-pikalataukseen (100A+) suosittelemme suurempia teollisuusliittimiä, jotka on suunniteltu erityisesti suurvirtasovelluksiin.
