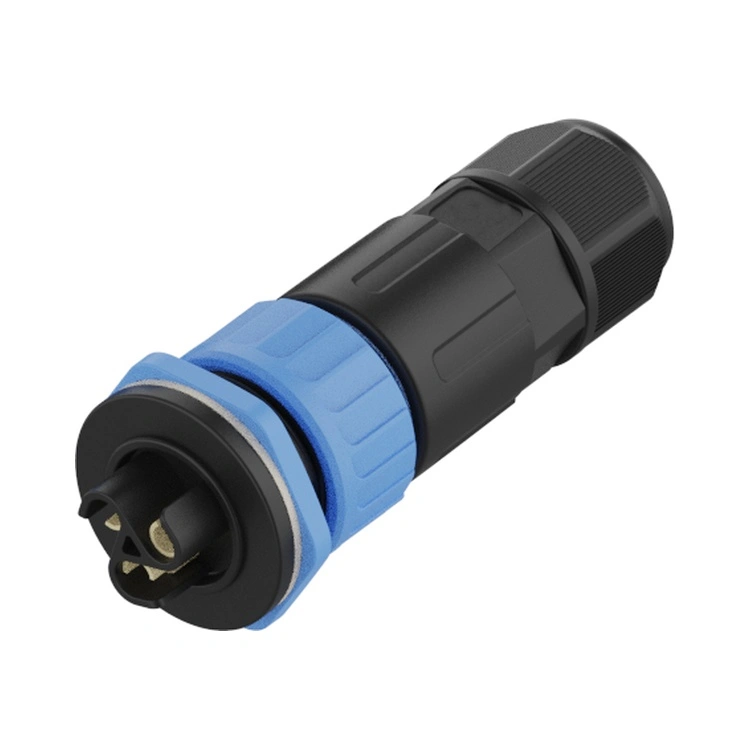

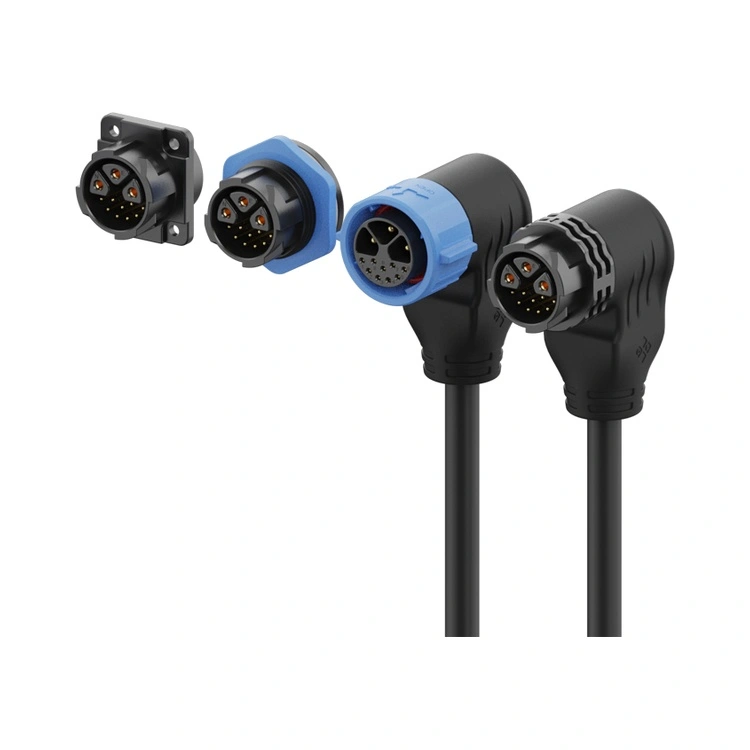

Reunion M25 -sarjan LED-valoliitin on suunniteltu yli 1 000 W:n valaisimiin, joissa lämpösyklit (ΔT jopa 145 °C) ja mekaaniset iskut yleensä heikentävät M20-standardiratkaisuja. Toisin kuin yleiset kopiot, tämä sarja koskee jokaista tuotantoerää:
1) 100 % hypo- ja kontaktiresistenssitestaus
2) IP67 vedenpitävyystesti – 1 m syvyys, 30 minuuttia, dokumentoitu videotallenteisiin
3) Lämpöshokin validointi – 500 sykliä -40 °C:sta +105 °C:seen ilman tiivisteen rentoutumista
Tämä testiprotokolla käsittelee suoraan #1 vikatilaa ulkona olevissa LED-järjestelmissä: tuulen aiheuttaman kaapelin heilahtelun aiheuttamaa mikroliikenteestä johtuvaa korroosiota. Kierteinen lukitusmekanismi (suositeltu vääntömomentti 1,2–1,5 Nm) pitää liitospaineen yli 80 N:ssa, mikä varmistaa vakaan kosketuksen myös asennettuna 50 m korkeisiin stadionin mastoihin.
| Valintakriteeri | Reunion M25 -sarjan LED-valon liitin | M20-sarja (pienempi kapasiteetti) | Merkkittömät M25 ulkoasut |
| Max jatkuva virta | 30A (per virtanasta) | 30A (mutta laskee 22A:een 85°C:ssa) | Vaatii 30 A, mutta epäonnistuu 25 A:lla (ei lämpökuvaraporttia) |
| Hybridipintavaihtoehdot | 3+2 / 3+5 /3+9 nastaa | Vain 2+2 (muokattu MOQ 500+) | Ei mitään – vain virtaa käyttävät kuoret |
| IP67 vedenpitävä | Jokainen erä – upotustestattu, kuvat säilytetään | Otospohjainen (1/1 000) | Ei dokumentoitu |
| Kaapeli OD majoitus | 6–12 mm (käsineystävällinen rypytys) | 4-8 mm | 5-10 mm (huono vedonpoisto) |
| Toimitusaika (1000 kpl) | 15-20 päivää | 4-6 viikkoa | Ennalta arvaamaton (usein pudotettu) |
| Jäljitettävyys | ERP-eräkoodi → raaka-ainetodistukset | Erätaso | Ei mitään |
Suositus: Määritä Reunion M25-sarjan LED-valon liitin kaikkiin projekteihin, joissa ROI > 3 vuotta ja suunnittelemattomat seisokkikustannukset ylittävät 2 000 $/tunti (esim. lentokentän asematasot, tunnelin ulostulovalaistus).

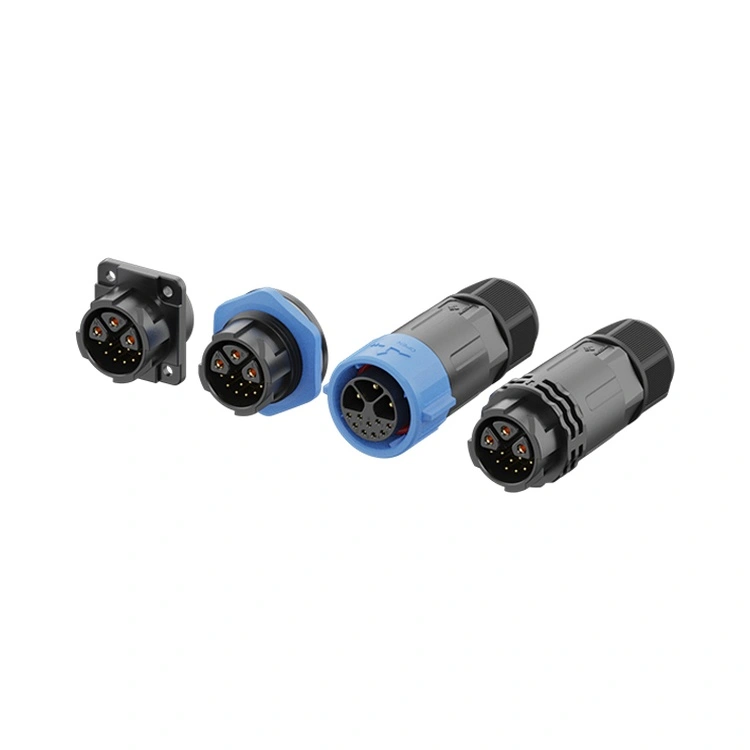

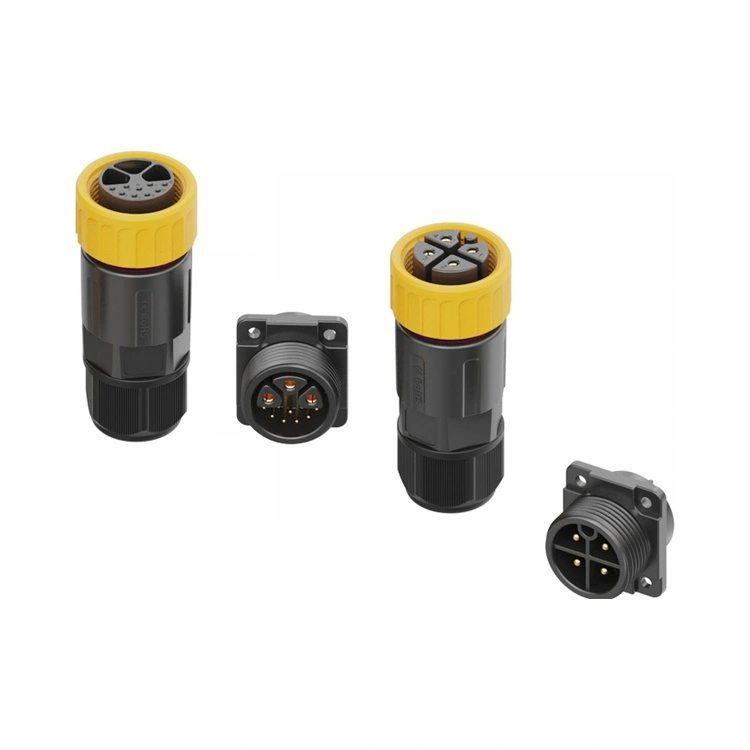

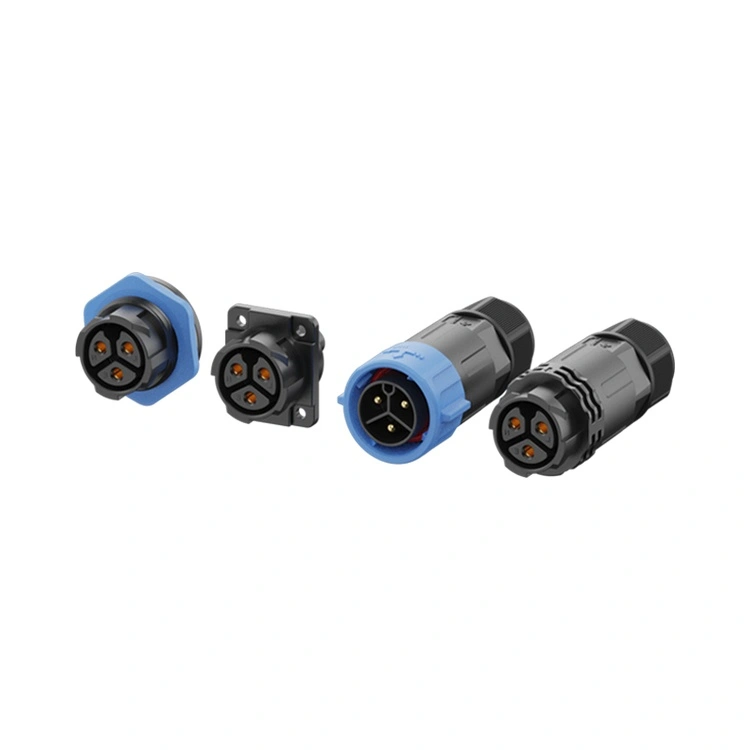

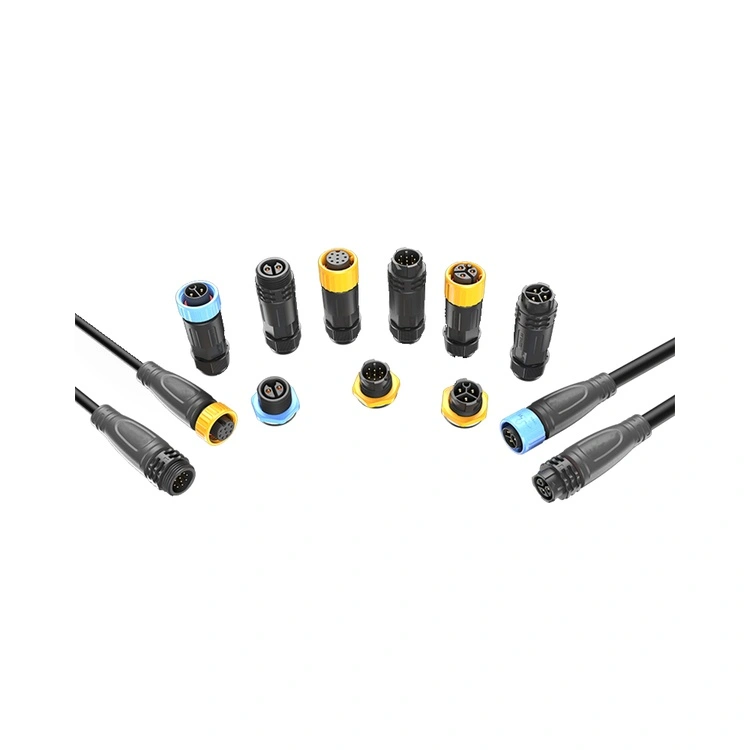

| Parametri | 2-nastainen | 3-nastainen | 4-nastainen | 5-nastainen | 6-nastainen | 3+2-nastainen | 3+5-nastainen | 3+9-nastainen |
| Jännitteen luokitus | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| Nykyinen luokitus | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Johdon osa | 0,75-4,0 mm² | 0,75-4,0 mm² | 0,5-2,5 mm² | 0,5-2,5 mm² | 0,25-1,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² |
5 signaalinastaa 3+5-kokoonpanossa on suojattu itsenäisesti 2,54 mm:n jakovälillä, mikä tarjoaa yli 40 dB:n ylikuulumisen vaimennuksen 250 kHz:llä – kriittistä DMX512 RDM:n kaksisuuntaiselle tiedonsiirrolle. DALI-2-sovelluksissa 3+2-nastainen variantti (2 signaalijohtoa) tukee jopa 64 kiinnittimen osoittamista silmukkaa kohden säilyttäen samalla 30 A:n virtakiskon. Käytännön johdotusopas määrittäjille:
3+5 nastaa: Nastat 1–3 = L1/L2/L3 (3-vaiheinen, kukin 20A); Nastat 4–5 = DALI +/-; Nastat 6–7 = DMX data+ / data- ; Pin 8 = DMX yhteinen (suojan viite).
3+2 nastaa: Nastat 1–3 = L/N/PE (yksivaiheinen 30A tai 3-vaiheinen 20A); Nastat 4–5 = 0–10 V himmennys tai DALI.
Tämä hybridiarkkitehtuuri vähentää kenttätyötä eliminoimalla 40 % riviliitosjatkoksista
V: Korkean lämpötilan kestomuovieriste (UL 94 V-0) säilyttää iskunkestävyyden >6 kJ/m² -40°C:ssa (testattu ISO 179:n mukaan). Silikoninen O-rengas säilyttää puristusasetuksen <20 % 500 kylmäkäynnistysjakson jälkeen.
Tavallisissa DALI-ohjatuissa projekteissa suosittelemme 3+2-kokoonpanoa:
3 virtanastaa (20A kukin) LED-ohjaimen tuloa varten.
2 signaalinastaa (10A kukin) DALI-datalle .
Tämä tarjoaa runsaasti tehoa suuritehoisille valaisimille ja tukee DALI-tietoliikennettä jopa 300 metrin matkalla. Jos haluat monikanavaisen värinhallinnan tai integroidun anturin palautteen, valitse 3+5- tai 3+9-versiot. Kaikki kokoonpanot säilyttävät signaalin eheyden DALI-, DMX-, 0-10V- ja RS-485-protokollia varten.
