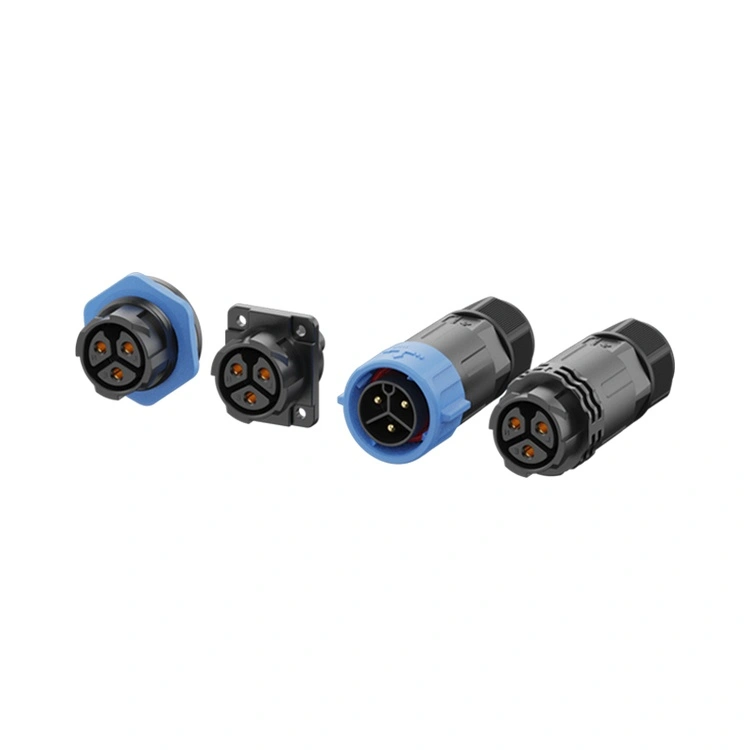

M25-sarjan vedenpitävä liitin on Reunionin tehokkain M-sarjan teollisuusliitin, joka on suunniteltu sovelluksiin, joissa merkittävän virransyötön on toimittava samanaikaisesti ympäristönsuojelun kanssa. Tässä kierteitetyssä pyöreässä liittimessä yhdistyy vankka 25 mm:n liitäntä ja IP67/IP68-luokiteltu tiivistys, mikä tekee siitä sopivan raskaaseen käyttöön, moottoriliitäntöihin, sähkönjakelujärjestelmiin, sähköautojen latausinfrastruktuuriin ja uusiutuvan energian asennuksiin, joissa kosteus, pöly ja tärinä ovat jatkuvia haasteita.

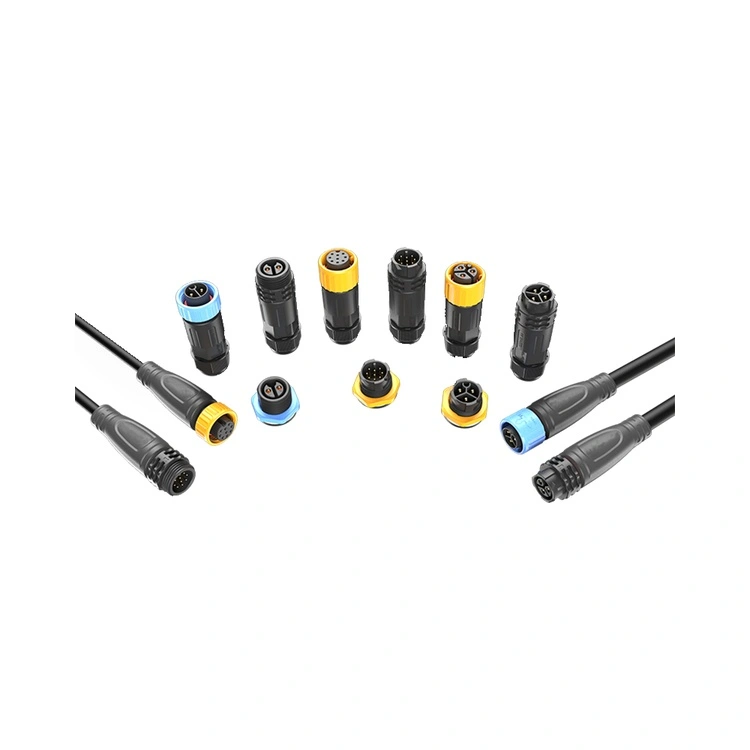

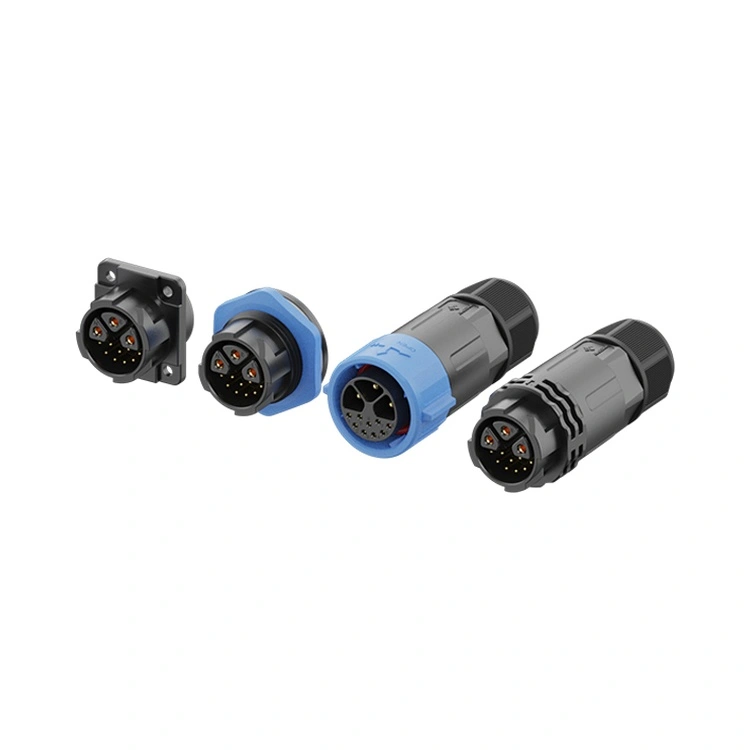

Saatavana 2–12-nastaisina kokoonpanoina, mukaan lukien 5-, 3+9-nastaiset hybriditehosignaalimuunnokset, jotka yhdistävät suurvirtatehokoskettimet pienjännitteisten signaalikoskettimien kanssa samassa kotelossa. M25-sarja tukee monia suuritehoisia sovelluksia.
Koskettimet on koneistettu messingistä selektiivisellä kullalla, mikä säilyttää alhaisen ja vakaan kosketusvastuksen satojen kytkentäjaksojen ajan. Suurin tuettava virta on 30A kontaktia kohti.
Reunion valmistaa M25-sarjaa vertikaalisesti integroidulla prosessilla – tarkkuustyöstyksestä automatisoituun kokoonpanoon ja 100 % sähköiseen testaukseen. Saatavana paneelikiinnitteisenä ja kaapelikiinnitteisenä juotoksena.
| Ominaisuus | Hyöty |
| Virta-arvot jopa 30A | Kestää M-sarjan suurimmat tehokuormat – sopii raskaisiin moottoreihin, sähköautojen latureihin ja teollisuuden sähkönjakeluun. |
| IP67 vedenpitävä | Kestää pölyä, tilapäistä upotusta ja pitkäkestoista upotusta – luotettava ulko- ja pesuympäristöihin. |
| Hybridi 3+2, 3+5, 3+9Pin vaihtoehdot | Yhdistää suurvirran tehonastat (jopa 20 A) pienjännitesignaalin nastoihin yhdessä liittimessä – vähentää kaapelien määrää ja paneelitilaa. |
| Kierteinen lukitusmekanismi | Tärinänkestävä paritus – estää löystymisen raskaan koneen liikkeistä ja lämpökierrosta. |
| Kullatut messinkikoskettimet | Alhainen kosketusvastus (≤3mΩ) ja korroosiosuojaus – ylläpitää suorituskykyä kosteissa ja ulkotiloissa. |
| Korkean lämpötilan termoplastinen eriste | -40°C - +105°C käyttö — kattaa äärimmäiset teollisuus- ja ulkolämpötilaolosuhteet. |
| Täysmuovikotelo | Korkean lämpötilan kestomuovimateriaalit - sopii ankariin ympäristöihin |
| Useita lopetusvaihtoehtoja | Juotos, upotusjuotti – mukautuu erilaisiin kokoonpanomenetelmiin. |
| Parametri | 2-nastainen | 3-nastainen | 4-nastainen | 5-nastainen | 6-nastainen | 3+2-nastainen | 3+5-nastainen | 3+9-nastainen |
| Jännitteen luokitus | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| Nykyinen luokitus | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Johdon osa | 0,75-4,0 mm² | 0,75-4,0 mm² | 0,5-2,5 mm² | 0,5-2,5 mm² | 0,25-1,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² |
Käyttölämpötila:-40°C ~ +105°C
Suojausluokitus:IP65 / IP67 / IP68 (paritettu kunto)
Kotelon materiaali:Korkean lämpötilan kestomuovi
Yhteysmateriaali:Kullattua messinkiä
Kosketusvastus:≤3mΩ
Parittelusyklit:≥ 500
Syttyvyysluokitus:UL 94 V-0
Kaikki materiaalit ovat RoHS-yhteensopivia
| Aspekti | Reunion M25-sarja | Ensiluokkaiset eurooppalaiset M25-merkit | Edullinen merkkitön M25 |
| Hinta | Volyymiystävällinen hinnoittelu | 3-4x korkeampi | Edullisempi etukäteen |
| Nykyinen luokitus | Jopa 30A | Jopa 25A tyypillinen | Muuttuva, usein liioiteltu |
| Hybridivaihtoehdot | 3+2, 3+5,3+9 – vakio | Rajoitettu | Ei tarjottu |
| IP67-vahvistus | Erä-upotustestattu | Erätestattu | Ei vahvistettu |
| 100 % sähkötestaus | Jokainen yksikkö | Näytepohjainen | Satunnainen tai ei mitään |
| Kultaus | standardi | ≥0,2-0,4 µm | Ohut tai ei mitään |
| Jäljitettävyys | ERP jäljitettävissä hartsista valmiiseen liittimeen | Kyllä | Ei mitään |
| Toimitusaika | 12-15 päivää | 4-8 viikkoa | Ennalta arvaamaton |
| Räätälöinti MOQ | Matala (100 kpl) | Korkea (500+) | Ei tarjottu |
| Tekninen tuki | 24 tunnin vastaus 10 hengen suunnittelutiimiltä | Hyvä mutta hitaampi | Rajoitettu |
| ISO sertifioinnit | 9001, 14001, 13485 | Yleensä 9001 | Tyypillisesti ei yhtään |
Reunionin etu: Saat dokumentoidun IP67-tiivistyksen, hybriditehosignaalikokoonpanot ja virtaluokitukset jopa 30 A asti – kaikki kustannustehokkaalla hinnalla ilman eurooppalaisten merkkien korkeampia kustannuksia.
| Sertifiointi | Laajuus |
| ISO 9001:2015 | Laadunhallinta – suunnittelu, tuotanto ja huoltopalvelu. |
| ISO 14001:2015 | Ympäristönhallinta – todistettu jätteen vähentäminen ja kestävät käytännöt. |
| ISO 13485:2016 | Lääketieteellisten laitteiden laadunhallinta – koskee M25:tä, jota käytetään diagnostisissa tai valvontalaitteissa. |
| UL tunnustettu | Komponenttitason turvallisuussertifikaatti Pohjois-Amerikan markkinoille. |
| RoHS | Vaarallisten aineiden rajoitus – EU-direktiivin mukainen. |
| Harkinta | M20 | M25 |
| Maksimivirta | 20A | 30A |
| Mekaaninen kestävyys | Vakio | Kestävämpi – suurempi kuori, paksummat seinät |
| Kaapelin kapasiteetti | Jopa 2,0 mm² | Jopa 4,0 mm² |
| Paneelitila | Kompaktimpi | Vaatii suuremman leikkauksen |
| Hybridivaihtoehdot | Ei | 3+2, 3+5,3+9 |
Valitse M25, kun:
Tarvitset maksimaalista mekaanista kestävyyttä raskaisiin sovelluksiin.
Sovelluksesi koskee suurempia kaapeleita tai suurempaa mekaanista rasitusta.
Tarvitset suurimman kuoren helppoon käsittelyyn hansikkain käsin.
Paneelitilasi mahdollistaa suuremman 25 mm leikkauksen.
Valitse M20 milloin paneelitila on rajallinen tai sovellus ei vaadi mekaanista lisäkestävyyttä.
Kyllä – M25-sarja sopii hyvin sähköautojen latausinfrastruktuuriin, erityisesti:
AC-latausasemat.
Sisäänrakennetut laturit (kohtalaiset tasavirrat).
Akunhallintajärjestelmän liitännät (virta + signaali).
M25:n 30 A virtaluokitus, IP67-suojaus ja hybriditehosignaalikokoonpanot tekevät siitä käytännöllisen valinnan moniin sähköautojen lataussovelluksiin. Suosittelemme DC-pikalataukseen (100A+) suurempia teollisuusliittimiä, jotka on suunniteltu erityisesti suurvirtasovelluksiin.
IP67-tiiviyden saavuttamiseksi ja ylläpitämiseksi Reunion suosittelee:
Vastausmomentti – Kiristä kytkinmutteria käsin, kunnes O-rengas koskettaa paneelin pintaa, ja kiristä sitten 1,2-1,5 Nm lisävääntöä momenttiavaimella. Älä ylitä 1,8 Nm.
O-renkaan tarkastus – Vaihda O-rengas, jos muodonmuutoksia, halkeamia tai kovettumista näkyy.
Vaihtoaikataulu – Vaihda O-renkaat vuosittain vaativiin sovelluksiin (päivittäinen pesu, ulkona altistuminen). Tavallisiin teollisuusympäristöihin 2-3 vuoden välein.
Kaapelin taivutussäde– Säilytä vähintään 5× kaapelin halkaisija liittimen läpiviennissä.
Kaapelin suunta– Suuntaa kaapelin ulostuloa ulkona/pesusovelluksissa alaspäin, jotta neste ei kerääntyisi lähelle tiivisteliitäntää.
