Miksi M12-sarjan teollisuusanturiliitin on välttämätön luotettavalle älykkäälle tehdasyhteydelle?

Nykyaikaiset automaatiojärjestelmät ovat riippuvaisia ​​vakaista yhteyksistä anturien, ohjaimien, koneiden ja tietoliikenneverkkojen välillä.jälleennäkeminen'sM12-sarjan teollisuusanturin liitinon suunniteltu näihin vaativiin ympäristöihin, ja siinä yhdistyvät standardoitu 12 mm:n kierreliitäntä, IP67-suojaus, useiden pintojen konfiguraatiot ja luotettava signaalinsiirto teollisiin anturi- ja automaatiosovelluksiin.

M12-liittimestä on tullut käytännöllinen liitäntästandardi teollisuusantureille, koska se tasapainottaa kompaktin koon, mekaanisen turvallisuuden, ympäristönsuojelun ja sähköisen suorituskyvyn. Sovelluksissa, jotka vaihtelevat läheisyys- ja valosähköisistä antureista paine-, lämpötila- ja IO-Link-laitteisiin, oikean M12-kokoonpanon valitseminen voi vaikuttaa suoraan järjestelmän luotettavuuteen. Reunion tarjoaa M12-anturiliitinratkaisuja, joissa on 2–17-nastaiset kokoonpanot, A-koodatut vaihtoehdot, suojatut tai suojaamattomat mallit, kullatut messinkikoskettimet ja räätälöidyt kaapelikokoonpanot. IP67-suojauksen, 100-prosenttisen sähkötestauksen ja DIN EN 61076-2-101 -yhteensopivuuden ansiosta liitinperhe soveltuu vaativiin tehdasympäristöihin, pakkauslaitteisiin, autoelektroniikkaan, elintarviketeollisuuden koneisiin ja muihin teollisuuden automaatiojärjestelmiin.

Sisällysluettelo

1. Mikä on M12-sarjan teollisuusanturin liitin?
2. Miksi M12-liitintä käytetään laajalti teollisuusautomaatiossa?
3. Mitä tärkeimpiä ominaisuuksia insinöörien tulisi etsiä?
4. M12-liittimen tekniset tiedot yhdellä silmäyksellä
5. Missä M12-anturin liittimiä käytetään yleisesti?
6. Kuinka sinun pitäisi valita oikea M12-anturin liitin?
7. Mikä tekee Reunionin M12-ratkaisusta käytännöllisen valinnan?
8. Usein kysytyt kysymykset
9. Johtopäätös

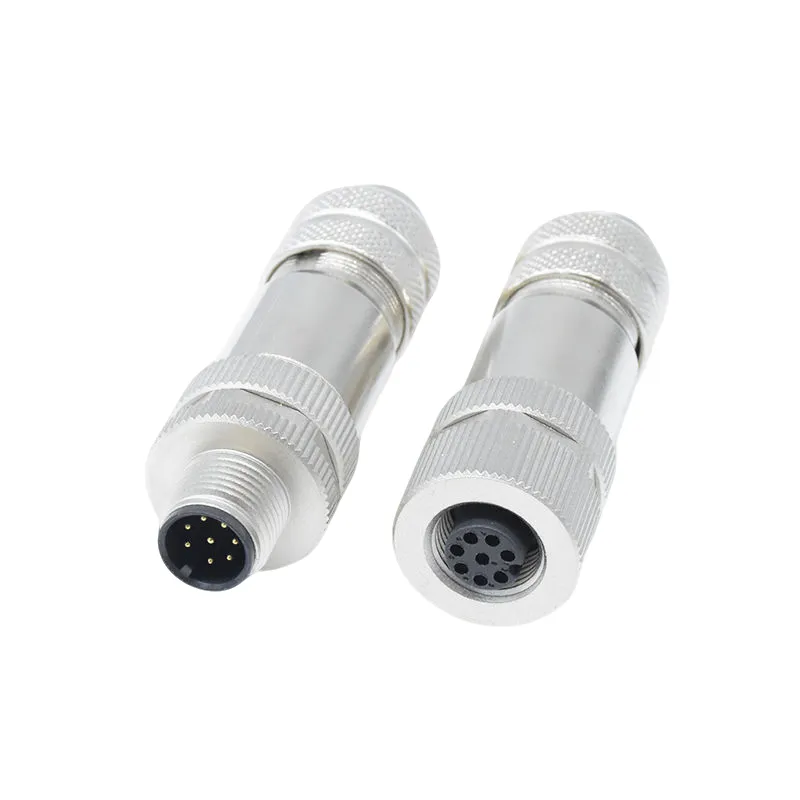

Mikä on M12-sarjan teollisuusanturin liitin?

M12-liitin on kompakti pyöreä liitin, jossa on nimellinen 12 mm liitäntä, jota käytetään yleisesti teollisuusanturien ja automaatiokomponenttien liittämiseen. Sen kierreliitosmekanismi luo turvallisen liitoksen, joka on vähemmän herkkä tärinälle kuin monet perinteiset pistoke- ja pistorasiamallit.

TheM12-sarjan teollisuusanturin liitinliittyy erityisesti anturisovelluksiin, koska A-koodattu konfiguraatio tukee yleisiä teollisia anturitoimintoja. Pintojen lukumäärästä ja sähkörakenteesta riippuen M12-liitäntä voi lähettää tehoa, erillisiä signaaleja, analogisia signaaleja tai digitaalista viestintää.

jälleennäkeminenin M12-sarja on suunniteltu standardin DIN EN 61076-2-101 mukaisesti ja se on saatavana 2-17-nastaisina kokoonpanoina. Tuotevalikoimaan kuuluu myös suojattuja ja suojaamattomia versioita, erilaisia ​​päätemenetelmiä ja kaapelikokoonpanoja erilaisiin laiteasetteluihin.

Miksi M12-liitintä käytetään laajalti teollisuusautomaatiossa?

Teollisuusanturit toimivat usein ympäristöissä, joissa tärinää, pölyä, kosteutta, öljyä, kemikaaleja ja toistuvaa mekaanista liikettä ei voida välttää. Näissä olosuhteissa käytettävän liittimen on tehtävä muutakin kuin vain sähkösignaalin siirtäminen.

1. Kiinnitä kierreliitos

Kierreliitosmekanismi auttaa säilyttämään vakaan liitoksen, kun antureita asennetaan liikkuviin koneisiin, kuljettimiin, robottilaitteisiin ja tuotantolinjoihin. Tämä vähentää tärinän aiheuttamien ajoittaisten kytkentöjen mahdollisuutta.

2. Kompakti teollinen muotoilu

12 mm:n muotokerroin tarjoaa hyödyllisen tasapainon asennustilan ja liitäntämahdollisuuksien välillä. Insinöörit voivat integroida antureita suhteellisen kompakteihin konerakenteisiin ilman ylimitoitettuja liittimiä.

3. Ympäristönsuojelu

IP67-suojaus yhdistetyssä tilassa auttaa suojaamaan liitäntää pölyltä ja tilapäiseltä veteen upotukselta. Tämä tekee sopivista M12-kokoonpanoista hyödyllisiä pesualueille, ulkovarusteille ja korkeahiukkasisille tuotantoympäristöille.

4. Tuki älykkäille antureille

Teollisuusautomaatio siirtyy yhä enemmän kohti yhdistettyjä antureita ja reaaliaikaista diagnostiikkaa. Sopiva 4-nastainen M12-kokoonpano voi tukea IO-Link-tietoliikennettä, jolloin anturitiedot ja diagnostiikkatiedot kulkevat saman yhteysinfrastruktuurin kautta.

Mitä tärkeimpiä ominaisuuksia insinöörien tulisi etsiä?

Kaikki M12-liittimet eivät ole identtisiä. Kun määritetään liitintä teolliselle anturijärjestelmälle, insinöörien tulee arvioida sähköinen suorituskyky, ympäristönsuojelu, mekaaninen rakenne ja yhteensopivuus aiotun anturin kanssa.

• A-koodattu käyttöliittymä:Yleinen konfiguraatio teollisuusanturisovelluksiin.
• 2-17-nastaiset vaihtoehdot:Mahdollistaa liittimen yksinkertaisten ja monimutkaisempien signaalivaatimusten täyttämisen.
• IP67 suojaus:Sopii moneen vaativiin tehdas- ja ulkotiloihin oikein yhdistettynä.
• Kullatut kontaktit:Kullatut messinkikoskettimet auttavat säilyttämään alhaisen kosketusvastuksen ja korroosionkestävyyden.
• Suojatut versiot:Hyödyllinen sovelluksissa, joissa sähkömagneettiset häiriöt voivat vaikuttaa analogisiin tai digitaalisiin signaaleihin.
• PUR-kaapelivaihtoehdot:Soveltuu ympäristöihin, joissa on öljyä, leikkausnesteitä, kemikaaleja tai usein liikkuvaa.
• Useita lopetusmenetelmiä:Juotos-, upotus-, puristus- ja lentävä lyijykokoonpanot tukevat erilaisia ​​asennusvaatimuksia.

Älykkäissä anturisovelluksissa suojauksesta, kaapelin rakenteesta, koskettimien laadusta ja signaalin eheydestä tulee erityisen tärkeitä. Näiden ominaisuuksien valitseminen todellisen käyttöympäristön mukaan voi auttaa vähentämään yhteyksiin liittyviä vikoja.

M12-liittimen tekniset tiedot yhdellä silmäyksellä

Seuraavat tekniset tiedot ovat yhteenveto Reunionin A-koodatun M12-anturiliitinvalikoiman edustavista sähköisistä ja mekaanisista parametreista.

Yleisiä teknisiä tietoja ovat käyttölämpötila-alue -25 °C - +85 °C, IP67-suojaus yhdistettynä, vähintään 100 kytkentäjaksoa ja 48 tunnin suolasumun kesto. Liitin käyttää PA66-eristystä ja messinkikoskettimia kullattuina. Materiaalit ovat RoHS-yhteensopivia, kun taas tuotantoyksiköt käyvät läpi sähkötestauksen ennen toimitusta.

Missä M12-anturin liittimiä käytetään yleisesti?

Kompaktin rakenteen, kierrelukituksen, ympäristötiivistyksen ja joustavien tappikokoonpanojen yhdistelmä tekee M12-liitännöistä sopivan monenlaisiin automaatiosovelluksiin.

Tehdasautomaatio

Läheisyysanturit, valosähköiset anturit, rajakytkimet ja muut koneen anturit voivat käyttää M12-liitäntöjä tunnistussignaalien välittämiseen PLC:ihin ja ohjausjärjestelmiin.

Autojen valmistus

Autojen tuotantolinjoilla on usein suuri tärinä, automatisoitu materiaalinkäsittely ja laaja anturiverkosto. Mekaanisesti turvallinen liitin voi auttaa ylläpitämään luotettavia yhteyksiä jatkuvan käytön ajan.

Pakkauskoneet

Pakkauslaitteet riippuvat tuotteiden, paikkojen, säiliöiden ja koneen tilan tarkasta havaitsemisesta. M12-anturiliitännät voivat yksinkertaistaa anturien ja automaation ohjausjärjestelmien välistä johdotusta.

Elintarvikkeiden jalostus

Pesuympäristöt vaativat liittimiä asianmukaisella ympäristönsuojelulla. IP67-luokiteltu M12-liitäntä voidaan harkita silloin, kun vaaditaan pölyn- ja kosteudenkestävyyttä, mikäli koko asennus on suunniteltu ja huollettu asianmukaisesti.

Älykäs valmistus ja IO-Link

IO-Link-yhteensopivat anturit voivat tarjota prosessidataa ja diagnostiikkaa perinteisten tunnistussignaalien lisäksi. Sopiva suojattu 4-nastainen M12-kokoonpano voi tarjota käytännöllisen käyttöliittymän näille kytketyille laitteille.

Kuinka sinun pitäisi valita oikea M12-anturin liitin?

M12-liittimen valinnan tulisi alkaa anturin sähköisistä ja mekaanisista vaatimuksista sen sijaan, että valittaisiin vain halvin vaihtoehto.

1. Vahvista pinojen määrä.Määritä, kuinka monta teho-, signaali-, tietoliikenne- ja apuliitäntää tarvitaan.
2. Tarkista jännite- ja virtavaatimukset.Varmista, että valittu kokoonpano tarjoaa riittävän sähkökapasiteetin sovellukselle.
3. Valitse koodaustyyppi.A-koodatut M12-liittimet yhdistetään yleisesti anturi- ja toimilaitesovelluksiin.
4. Arvioi ympäristöolosuhteet.Ota huomioon vesi, pöly, öljy, kemikaalit, lämpötila, tärinä ja ulkoaltistus.
5. Selvitä, tarvitaanko suojausta.Suojatut versiot voivat olla edullisia EMI-herkissä analogisissa ja digitaalisissa viestintäsovelluksissa.
6. Valitse sopiva kaapeli.PUR voi olla edullinen vaativissa teollisuusympäristöissä, kun taas PVC voi sopia vähemmän aggressiivisiin sovelluksiin.
7. Määritä liittimen suunta.Suorat ja suorakulmaiset mallit voivat auttaa optimoimaan kaapelin reitityksen ja käytettävissä olevan asennustilan.

IO-Link-sovelluksissa 4-nastainen A-koodattu kokoonpano on yleinen valinta. Jos kaapelin juoksu, sähkömagneettiset olosuhteet tai koneen liike ovat vaativia, kaapelin rakenne ja suojaus tulee arvioida yhdessä itse liittimen kanssa.

Mikä tekee Reunionin M12-ratkaisusta käytännöllisen valinnan?

jälleennäkeminen yhdistää liittimien valmistuksen, kaapelin käsittelyn, kokoonpanon ja sähkötestauksen integroidussa tuotantoprosessissa. Tämä lähestymistapa mahdollistaa paremman hallinnan kriittisissä valmistusvaiheissa tarkkuustyöstöstä ja valikoivasta pinnoituksesta ruiskuvaluun ja lopputarkastukseen.

Yrityksen M12-liitintuotanto sisältää automatisoidun kokoonpanon ja 100 % sähköisen tarkastuksen, joka kattaa jatkuvuuden, eristysvastuksen ja dielektrisen kestävyyden. Eräympäristötestausta käytetään myös sellaisille parametreille kuin IP67-tiivistys ja suolasumun kestävyys.

OEM-valmistajien ja järjestelmäintegraattoreiden osalta räätälöinti voi ulottua liittimen rungon ulkopuolelle. Saatavilla olevat vaihtoehdot ovat:

• 2-17-nastaiset kokoonpanot
• Mukautetut kaapelipituudet 0,2 m - 20 m
• PUR- tai PVC-kaapelivaipat
• Suorat tai suorakulmaiset kokoonpanot
• Paneeli- tai kaapelikiinnitysmallit
• Suojattu tai suojaamaton rakenne
• Juotos-, puristus-, upotus- tai lentävä lyijypääte
• Mukautettu kaapelimerkintä ja pakkaus

Toimittajia arvioiville ostajille laatujärjestelmät ja jäljitettävyys voivat olla yhtä tärkeitä kuin liittimen fyysiset tiedot. Reunion kertoo, että sen tuotanto toimii ISO 9001-, ISO 14001- ja ISO 13485 -hallintajärjestelmien mukaisesti RoHS-yhteensopivilla materiaaleilla ja säilytetyillä tarkastusdokumenteilla.

Usein kysytyt kysymykset

1. Mihin M12-sarjan teollisuusanturiliitintä käytetään pääasiassa?

M12-anturiliitintä käytetään pääasiassa teollisuusanturien liittämiseen ohjausjärjestelmiin, PLC:ihin, I/O-moduuleihin ja automaatiolaitteisiin. Tyypillisiä sovelluksia ovat läheisyysanturit, valosähköiset anturit, paineanturit, lämpötila-anturit ja IO-Link-laitteet.

2. Mitä M12-kokoonpanoa käytetään yleisesti IO-Linkissä?

IO-Link-anturisovelluksissa käytetään yleisesti 4-nastaista A-koodattua M12-konfiguraatiota. Tyypillinen järjestely tarjoaa teholiitännät ja C/Q-tietoliikennelinjan. Suojatut versiot ja sopiva teollisuuskaapelirakenne voidaan valita, jos sähkömagneettiset häiriöt tai pidemmät kaapelit ovat vaarassa.

3. Voiko M12-liitin siirtää sekä tehoa että dataa?

Kyllä. Pin-konfiguraatiosta ja sovelluksesta riippuen M12-liitännässä voi olla sekä virta- että signaali- tai viestintätoimintoja. Esimerkiksi 4-nastainen kokoonpano voi tukea teho- ja IO-Link-dataa, kun taas suuremman pin-lukumäärän versiot voivat vastaanottaa lisäsignaaleja.

4. Sopiiko M12-liitin kosteisiin tai pölyisiin teollisuusympäristöihin?

Oikein suunnitellut ja oikein yhdistetyt M12-liittimet voivat tarjota vahvan ympäristönsuojelun. Reunionin anturiliitinsarjan IP67-luokituksen ansiosta se sopii moniin pölyisiin, märkiin, ulkotiloihin ja pesuun liittyviin sovelluksiin. Koko asennus tulee aina arvioida todellisten ympäristöolosuhteiden mukaan.

5. Mitä kaapelivaihtoehtoja on saatavilla mukautetuille M12-kokoonpanoille?

Räätälöidyt kokoonpanot voidaan toimittaa eri pituuksilla, PUR- tai PVC-kuorilla, suorilla tai suorakulmaisilla liitinkokoonpanoilla, suojausvaihtoehdoilla ja yksi- tai kaksipäisillä kaapelikokoonpanoilla. Tämä mahdollistaa liitännän mukauttamisen erilaisiin koneasetelmiin ja anturin asennusvaatimuksiin.

Johtopäätös

Luotettava anturiverkko alkaa luotettavista fyysisistä yhteyksistä. Oikea M12-liitin voi tarjota turvallisen mekaanisen liitoksen, ympäristönsuojelun, alhaisen kosketusvastuksen, joustavan signaalikapasiteetin ja yhteensopivuuden nykyaikaisten automaatioarkkitehtuurien kanssa. Useiden nastakokoonpanojen, suojattujen lisävarusteiden, IP67-suojauksen ja räätälöityjen kaapelikokoonpanojen ansiosta Reunionin M12-ratkaisu tukee monenlaisia ​​teollisuuden anturivaatimuksia. Jos suunnittelet uutta anturijärjestelmää tai vaihdat olemassa olevia teollisuusliittimiä, lue lisää M12-sarjan teollisuusanturiliittimestä jaota meihin yhteyttäsaadaksesi teknisiä ohjeita, mukautettuja teknisiä tietoja ja sovelluskohtaista tarjousta.
