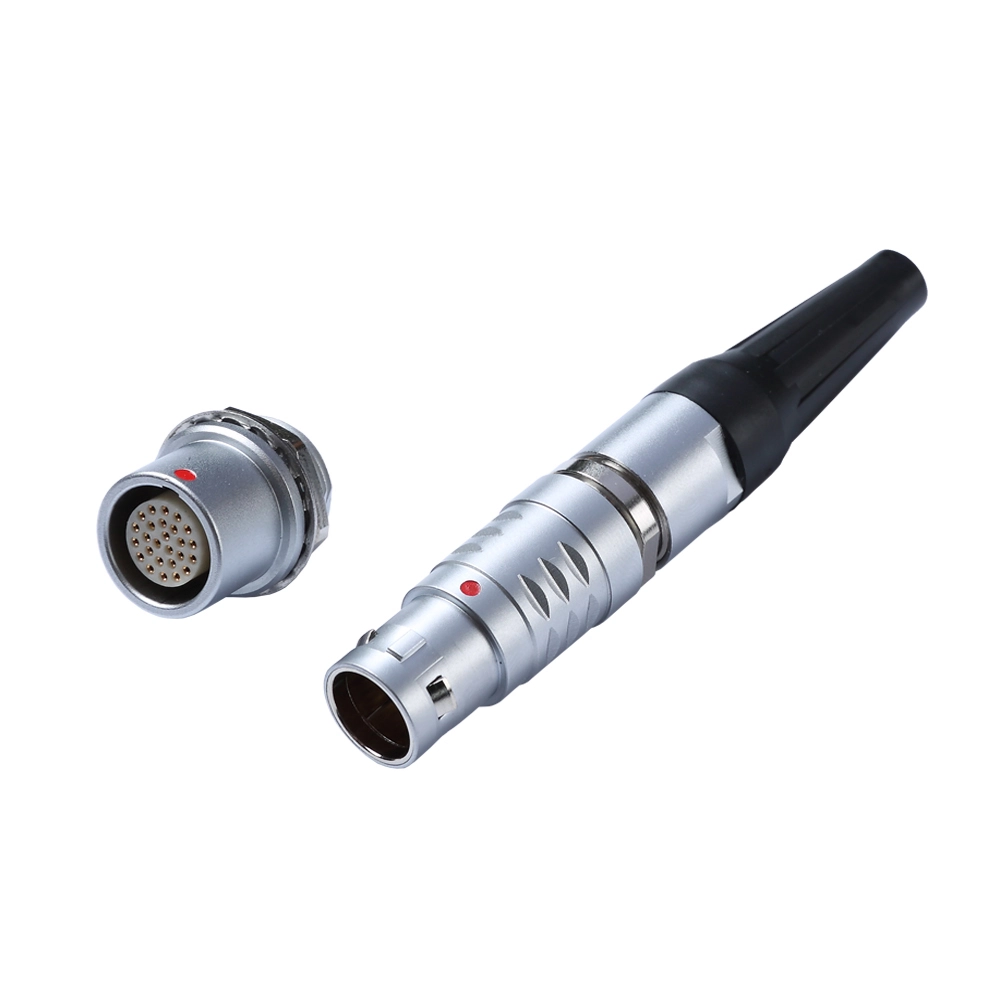

jälleennäkeminenkehittää liitinratkaisuja sovelluksiin, jotka vaativat luotettavia sähköliitäntöjä, kätevää käyttöä ja kompaktia integrointia. TheB-sarjan metallinen työntöliitinon pyöreä liitin, joka on suunniteltu push-pull-itselukittuvan mekanismin ympärille, ja se auttaa laitevalmistajia luomaan turvalliset yhteydet ja yksinkertaistamaan rutiininomaista yhdistämistä ja irrottamista teollisuus-, instrumentointi-, lääketieteellisissä ja muissa elektronisissa sovelluksissa.
A B-sarjan metallinen työntöliitin yhdistää metallisen pyöreän kotelon push-pull-lukitusmekanismiin, joka tukee nopeita ja turvallisia sähköliitäntöjä. Valitusta kokoonpanosta riippuen tähän liitinperheeseen mahtuu useita kosketinjärjestelyjä, erilaisia asennustyylejä ja juotos-, puristus- tai piirilevypäätevaihtoehtoja. Näiden ominaisuuksien vuoksi kannattaa harkita laitteissa, jotka vaativat toistuvaa kytkentää, tilaa säästävää asennusta ja luotettavaa signaalin tai tehon siirtoa. Tässä artikkelissa kerrotaan, miten liitin toimii, sen tärkeimmät suunnitteluedut, sovellusskenaariot, valintakriteerit ja laatunäkökohdat. Siinä esitetään myös tekniset tiedot, jotka ostajien tulee vahvistaa Reunionilta ennen liittimen määrittämistä uutta suunnittelua tai vaihtoprojektia varten.
A B-sarjan metallinen työntöliitin on pyöreä sähköliitin, joka käyttää itselukittuvaa mekanismia toisiinsa liittyvien komponenttien kytkemiseen ja irrotukseen. Toisin kuin perinteiset kierreliittimet, jotka tyypillisesti vaativat pyörivää kiristystä, push-pull-rakenteen avulla käyttäjät voivat muodostaa yhteyden asettamalla pistokkeen yhteensopivaan pistorasiaan. Lukitusmekanismi lukittuu, kun liitin on kytketty oikein, ja vapautuu määrätyn vetoliikkeen kautta.
Metallikotelo tarjoaa vankan mekaanisen rajapinnan ja voi edistää sähkömagneettista yhteensopivuutta, kun liittimen suojarakenne on oikein integroitu laitteeseen. Konfiguraatiosta riippuen liitin voi tukea sähköisen signaalin siirtoa, tehonsyöttöä tai piirivaatimusten yhdistelmää.
jälleennäkeminenin B-sarjan tuotetiedot kattavat useita liitinkokoja ja -kokoonpanoja. Saatavilla olevat vaihtoehdot voivat sisältää suorat tai vinot rakenteet, erilaiset kosketusjärjestelyt ja vaihtoehtoiset päätemenetelmät. Ostajien tulee tutustua soveltuviin tuotepiirustuksiin ja eritelmiin varmistaakseen valitun mallin tarkat ominaisuudet.
Tarkemmat tuotetiedot löydät Reunion B -sarjan metallisen työntöliittimen sivulta.
Push-pull-mekanismi on suunniteltu tekemään sähköliitännät yksinkertaisiksi tinkimättä liitännän turvallisuudesta. Sen toiminta voidaan ymmärtää kolmessa vaiheessa.
Tämä toimintaperiaate on erityisen hyödyllinen laitteissa, jotka vaativat toistuvia kytkentöjä, huoltoa tai käyttöä ahtaissa tiloissa. Se voi vähentää toistuvaan liittimen käsittelyyn kuluvaa aikaa verrattuna liitäntäjärjestelmiin, jotka vaativat useita kiristysvaiheita.
Lukitusmekanismia ei kuitenkaan pidä pitää oikean asennuksen korvikkeena. Kaapelin jännitys, liitinvirhe, yhteensopimattomat liitososat ja virheellinen käsittely voivat silti heikentää yhteyden suorituskykyä. Käyttäjien tulee noudattaa valmistajan ohjeita liittämisestä, vapauttamisesta ja kaapelien hallinnasta.
Itselukittuva rakenne tukee nopeaa yhdistämistä ja tarkoituksellista vapauttamista. Se on hyödyllinen, kun käyttäjien on kytkettävä tai irrotettava sähköpiirejä säännöllisesti ilman, että kytkinmutteria on toistuvasti kiertää.
Metallikuori tarjoaa kestävän liitinrakenteen ja voi tukea suojauksen jatkuvuutta asianmukaisesti suunnitelluissa järjestelmissä. Tehokas sähkömagneettisten häiriöiden suojaus riippuu koko liitännästä, mukaan lukien kuorikontakti, kaapelin suojaus, maadoitus ja asennuksen laatu.
Erilaiset laitemallit vaativat eri määrän sähköpiirejä. B-sarjan tuoteperhe sisältää useita kosketinkokoonpanoja, joiden avulla insinöörit voivat arvioida vaihtoehtoja signaalin määrän, tehotarpeen, käytettävissä olevan tilan ja johdotusarkkitehtuurin mukaan. Koskettimien tarkka lukumäärä ja niiden sähköarvot on tarkistettava valitulle mallille.
Tuotteen kokoonpanosta riippuen lopetusvaihtoehtoja voivat olla:
Koskettimen tyyli, johtimen koko, kokoonpanotyökalut ja asennustila tulee arvioida yhdessä ennen liittimen määrittämistä.
Näppäinominaisuudet auttavat ohjaamaan pistokkeen oikeaan liitäntäasentoon. Tämä voi vähentää virheellisen kohdistuksen riskiä ja parantaa kokoonpanon johdonmukaisuutta, varsinkin kun laitteistossa on useita samanlaisia liittimiä.
B-sarjan metallista Push-pull Connectoria voidaan harkita laitteissa, jotka hyötyvät kompaktista pyöreästä liitännästä ja kätevästä liitäntöjen käsittelystä. Todellinen soveltuvuus riippuu valitun mallin sähköisistä, mekaanisista ja ympäristöluokista.
Lääketieteellisissä, turvallisuuskriittisissä tai muissa säännellyissä sovelluksissa liittimen on täytettävä koko laitesuunnittelun vaatimukset. Liittimen yleinen tuotekuvaus ei vahvista itsenäisesti jokaisen sovelluskohtaisen standardin noudattamista.
Liittimen valitseminen vain ulkonäön tai kuoren koon perusteella voi johtaa yhteensopivuusongelmiin. Insinöörien ja ostotiimien tulee arvioida kaikki sähköiset ja mekaaniset vaatimukset ennen tilauksen tekemistä.
Tunnista, kuinka monta teho- ja signaalipiiriä laite tarvitsee. Ota huomioon suunniteltu johdotusarkkitehtuuri ja varmista, tukeeko valittu liitin vaadittua kosketinjärjestelyä. Älä oleta, että liittimillä, joilla on samanlaiset ulkomitat, on identtinen sisäinen asettelu.
Tarkista nimellisvirta ja käyttöjännite tarkan liittimen kokoonpanon varmistamiseksi. Nämä arvot voivat vaihdella koskettimen halkaisijan, koskettimien lukumäärän, johtimen koon, lämpötilan ja käyttöolosuhteiden mukaan. Yhden mallin enimmäisluokitusta ei pitäisi koskaan soveltaa automaattisesti koko sarjaan.
Valitse juotos-, puristus- tai piirilevyliitin laitteen suunnittelun ja valmistusprosessin mukaan. Vahvista tarvittavat työkalut, kaapelin tiedot, piirilevyasettelu ja käytettävissä oleva kokoonpanotila.
Tarkista pistokkeen ja pistorasian osanumerot, kuoren mitat, paneelin aukko, asennusjärjestely ja kaapelin halkaisijaalue. Vaihtoprojekteissa vertaa olemassa olevan liittimen piirustuksia ja kontaktien järjestelyä sen sijaan, että luottaisi pelkästään tuotteen nimeen.
Tarkista käyttölämpötila, kosteus, tärinä, mekaaninen isku, korroosioaltistus ja tunkeutumissuoja. Valitse käyttöympäristöön sopiva suojaustaso ja varmista, että koko koottu liitäntä täyttää vaatimukset.
Seuraavassa taulukossa on yhteenveto tärkeimmistä tekijöistä, jotka on otettava huomioon arvioitaessa B-sarjan liitintä uuden laitteen suunnittelussa.
| Valintatekijä | Mitä tarkistaa | Miksi sillä on merkitystä |
|---|---|---|
| Yhteystietojen määrä | Sähkökoskettimien lukumäärä ja järjestely | Varmistaa, että liitin tukee vaadittuja piirejä |
| Sähköluokitukset | Nimellisvirta, käyttöjännite ja koskettimet | Auttaa estämään sähköistä ylikuormitusta ja sopimattomia käyttöolosuhteita |
| Irtisanomisen tyyppi | Juotos-, puristus- tai piirilevykokoonpano | Määrittää johdotusmenetelmän, työkalut ja kokoonpanovaatimukset |
| Liittimen suunta | Suora tai vino rakenne, jos saatavilla | Auttaa ottamaan kaapelin reititys- ja asennustilaa |
| Lukitus ja kohdistus | Yhteensopivat liitososat ja avainjärjestely | Vähentää virheellisen pariutumisen ja tahattoman kytkeytymisen riskejä |
| Ympäristönsuojelu | IP-luokitus, lämpötila, kosteus, tärinä ja korroosioolosuhteet | Tukee luotettavaa toimintaa tarkoitetussa ympäristössä |
| Palveluvaatimukset | Odotettu paritustiheys ja huoltoon pääsy | Auttaa määrittämään, sopiiko liitin toiminnan työnkulkuun |
Tämä taulukko on valinnan tarkistuslista, ei korvaa virallista tuotetietolomaketta. Tarkista jokainen kriittinen arvo nykyisestä teknisestä dokumentaatiosta tarkan osanumeron saamiseksi.
Oikea asennus auttaa säilyttämään liittimen suorituskyvyn koko laitteen käyttöiän ajan. Jopa hyvin suunniteltu liitin voi epäonnistua ennenaikaisesti, jos se on asennettu väärin tai altistuu olosuhteille, jotka eivät ole sen nimellisrajoja.
Puhdistusmenetelmien ja voiteluaineiden, jos ne ovat sallittuja, tulee noudattaa valmistajan ohjeita. Hyväksymättömät kemikaalit tai hankaavat työkalut voivat vaurioittaa kosketuspinnoitteita, eristeitä tai tiivisteitä.
OEM-projekteissa ja toistuvissa tuotantotilauksissa liittimen laatu tulee arvioida dokumentoitujen vaatimusten perusteella pelkkien yleisten vaatimusten sijaan. Jäsennelty arviointi voi auttaa ostotiimejä vertailemaan toimittajia ja vähentämään integraatioriskejä.
Ennen kuin hyväksyt liittimen, ota huomioon seuraavat seikat:
jälleennäkeminenin B-sarjan tuotesivu tarjoaa lähtökohdan tuotteiden arvioinnille. Kriittisiä suunnittelupäätöksiä varten ostajien tulee hankkia nykyiset mallikohtaiset tekniset tiedot ja varmistaa, että ehdotettu kokoonpano vastaa heidän vaatimuksiaan.
Sen tärkein etu on push-pull-itselukittuvan toiminnan ja metallisen pyöreän liitinrakenteen yhdistelmä. Tämä rakenne voi yksinkertaistaa toistuvaa yhdistämistä ja irrottamista samalla kun se tukee turvallisia yhteyksiä yhteensopivissa laitteissa.
Valitusta mallista riippuen lisävarusteita voivat olla juotos-, puristus- ja piirilevyliittimet. Ostajien tulee vahvistaa käytettävissä oleva päätytapa ja kokoonpanovaatimukset tarkan osanumeron osalta.
Se voi sopia yhteensopiviin lääketieteellisiin ja diagnostisiin laitteisiin, kun sen sähköiset, mekaaniset, puhdistus- ja ympäristövaatimukset vastaavat sovellusta. Täydellisen laitteen valmistajan on tarkistettava kaikki asiaankuuluvat säädökset ja turvallisuusvaatimukset ennen käyttöä.
Ei. Ympäristönsuojelu vaihtelee liittimen rakenteen ja kokoonpanon mukaan. Ostajien tulee tarkistaa ilmoitettu IP-luokitus ja päteekö se yhdistettyyn kokoonpanoon, yhdistämättömään liittimeen tai muuhun määritettyyn tilaan. Älä oleta, että pelkkä metallikotelo tarjoaa vedenpitävän suojan.
Ilmoita tarvittava kontaktien määrä, sähköarvot, pistoke- ja pistorasiatyypit, päätetapa, kaapelin mitat, asennusvaatimukset, käyttöympäristö ja arvioitu tilausmäärä. Olemassa oleva osanumero, piirustus tai näyte voi myös auttaa toimittajaa arvioimaan yhteensopivuuden.
A B-sarjan metallinen työntöliitin voi olla käytännöllinen valinta laitteille, jotka edellyttävät kätevää liitäntöjen käsittelyä, turvallista itselukittuvaa ja kompaktia pyöreää sähköliitäntää. Oikea kokoonpano riippuu koskettimien lukumäärästä, virta- ja jännitteistä, päätemenetelmästä, mekaanisesta yhteensopivuudesta ja ympäristövaatimuksista. Tarkistamalla yksityiskohtaiset tekniset tiedot ja vahvistamalla liittimen aiotun laitteen sisällä, insinöörit ja hankintatiimit voivat tehdä varmempia hankintapäätöksiä. Tutustu Reunionin B-sarjan metalliseen työntöliittimeen nähdäksesi saatavilla olevat tuotetiedot. Jos suunnittelet uutta suunnittelua, olemassa olevan liittimen vaihtamista tai komponenttien hankintaa volyymituotantoon,ota meihin yhteyttäkeskustellaksesi teknisistä vaatimuksistasi, vahvistaaksesi yhteensopivat kokoonpanot ja pyytääksesi tuotetietoja sovelluksellesi.
-
