TheReunion M20 -sarjan muovinen vedenpitävä liitin toimittaa kaikki kolme – yhdistäen kevyen, vakaan suorituskyvyn PA66-kotelon, jossa on IP67/IP68-vesitiivis ja kullatut messinkikoskettimet, joiden teho on jopa 20 A. Reunionin ISO-sertifioiduissa tiloissa suunnittelema ja valmistama tämä liitinperhe tarjoaa laitevalmistajille, järjestelmäintegraattoreille ja huoltoinsinööreille todistetusti vaihtoehdon ruosteisille metalliliitoksille suolasuihke-, kemikaali- ja korkean kosteuden ympäristöissä.
Reunion ei ole kauppayhtiö – olemme vertikaalisesti integroitu valmistaja, jolla on yli 15 vuoden tarkkuusmuovaus- ja kontaktisuunnittelukokemus. Jokainen erä meidänM20-sarjan muovinen vedenpitävä liitinon läpäissyt 100 % sähkötestin ja vedenpitävyystestin, ja testitiedot säilytetään täyden jäljitettävyyden varmistamiseksi. Kun määrität Reunionin, määrität kumppanin, joka hallitsee laatua hartsin kuivauksesta lopulliseen kokoonpanoon – ISO 9001:2015-, ISO 14001:2015-, ISO 13485:2016- ja UL-tunnistuksen tukemana.
TheReunion M20 -sarjan muovinen vedenpitävä liitin on kierteinen pyöreä liitäntä, joka on suunniteltu sovelluksiin, jotka vaativat sekä suurta tehonsyöttöä (jopa 20A kontaktia kohti) että ympäristön kestävyyttä. Sen 20 mm:n liitäntärajapinnassa on erittäin vahva PA66-termoplastinen kotelo, joka on muotoiltu ja valettu suoraan mihin tahansa RAL/Pantone-väriin – ei maalia, ei pinnoitusta, ei korroosiota. Kotelo on luonnostaan ruosteen- ja hapettumisenkestävä, ja sen lämmönpoikkeutuslämpötila on yli 200 °C, mikä varmistaa luotettavan suorituskyvyn -40 °C - +105 °C.

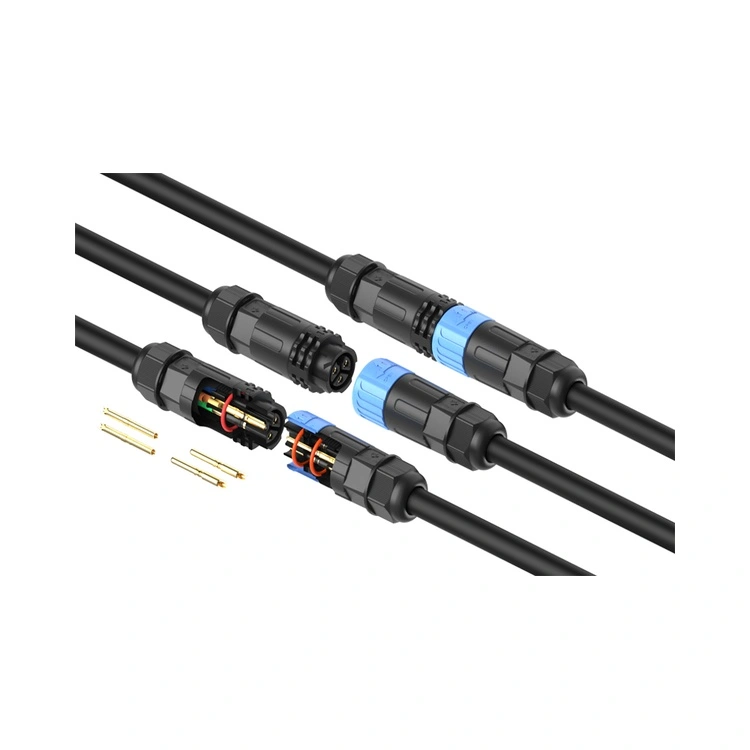

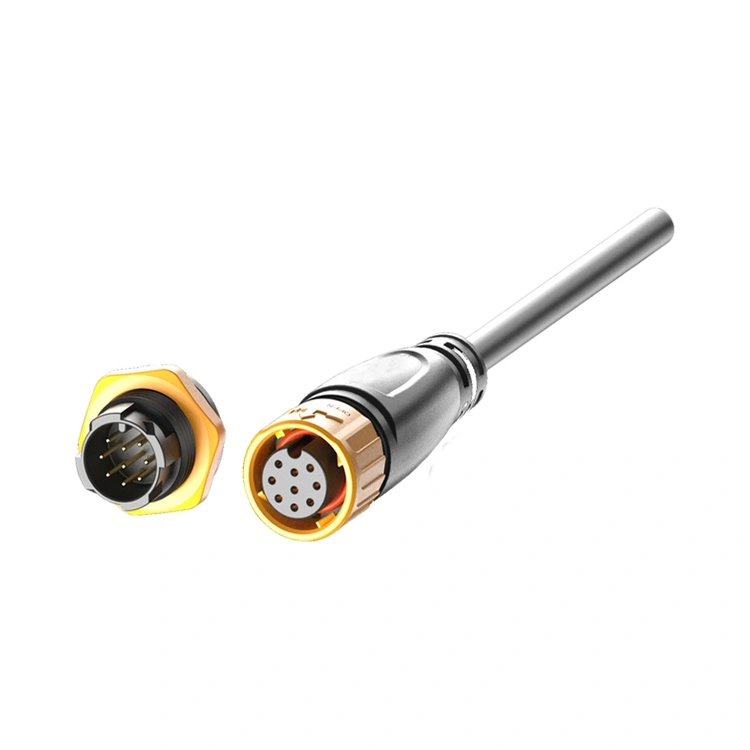

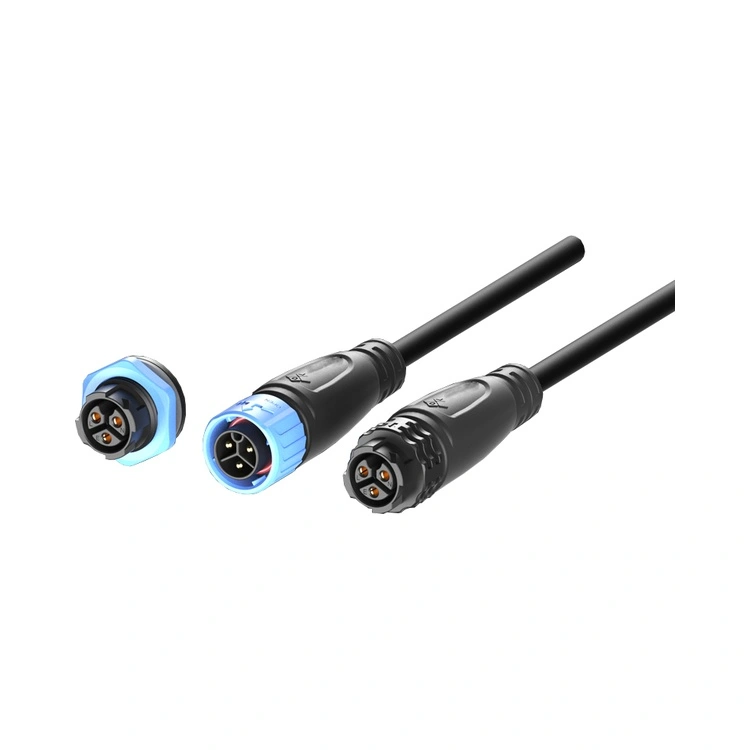

Liitin on saatavana 2-9-nastaisina tehokokoonpanoina, maksimivirtatuki 20A, liittimiä on saatavana paneeli-, kaapeli- ja koottuina. Voimme räätälöidä täydellisen sarjan johtosarjakomponentteja sinulle. Voit myös käsitellä johtosarjan osat itse.
| Ominaisuus | Hyöty | Validointitodistus |
| PA66 Kotelo | Ei ruostetta, ei hapettumista – todistettu suolasumussa (ASTM B117) ja kemiallisessa pesussa. | Erinomainen korroosionkestävyys |
| Jopa 60 % painonpudotus | Vähentää paneelien, kaapeleiden ja robottikäsivarsien rakenteellista kuormitusta – yksinkertaistaa asennusta ja alentaa toimituskustannuksia. | Saatavilla massavertailutiedot vastaaviin messinki-kuoriliittimiin. |
| IP67 vedenpitävä | Kestää jatkuvan upotuksen 1 metrin syvyyteen 30 minuutin ajan | Eränäytteinen upotustestaus. |
| 2-9-nastaiset asetukset | 2,3,4,5,6,7,8,9nasta valinnainen | Vakiovalmisteiset ja mukautetut kontaktien latausvaihtoehdot. |
| Kullatut messinkikoskettimet | Alhainen kosketusvastus (≤3 mΩ) ja korroosiosuoja – ylläpitää suorituskykyä kosteassa, suolaisessa ilmassa. | Pinnoitteen paksuus on tarkastettu XRF:llä jokaisessa tuotantoerässä. |
| Kierrelukitus | Tärinänkestävä liitos – estää irtoamisen koneen liikkeestä, lämpökierrosta ja nosturitoiminnasta. | Jaksotestattu ≥ 500 tyypilliseen liitäntään tasaisen vääntömomentin säilyttämisellä. |
| Parametri | 2-nastainen | 3-nastainen | 4-nastainen | 5-nastainen | 6-nastainen | 7-nastainen | 8-nastainen | 9-nastainen |
| Jännitteen luokitus | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 50V |
| Nykyinen luokitus | 20A | 20A | 15A | 15A | 10A | 5A | 5A | 5A |
| Johdon osa (mm²) | 0,75–2,5 | 0,75–2,5 | 0,5–2,0 | 0,5–2,0 | 0,25–0,75 | 0,25–0,5 | 0,25–0,5 | 0,25–2,5 |
| Erittely | Yksityiskohta |
| Käyttölämpötila | -40°C ~ +105°C |
| Suojausluokitus (paritettu) | IP67 / IP68 (1 m, 30 min) |
| Asunnon materiaali | PA66 |
| Yhteysmateriaali | Messinki kullattu |
| Kosketusvastus | ≤3mΩ |
| Parittelusyklit | ≥ 500 |
| Paino | ~60 % kevyempi kuin vastaavat messinkiliittimet |
| Vaatimustenmukaisuus | RoHS, REACH, UL |
Reunionilla on täysin integroitu tuotantolinjaM20-sarjan muovinen vedenpitävä liitin, varmistaen, että jokainen yksikkö täyttää julkaisemamme tekniset tiedot. Prosessi sisältää:
Materiaalin kuivaus– PA66 on tarkkuuskuivattu kosteudesta johtuvien muovausvirheiden poistamiseksi.
Ruiskuvalu– Automaattiset puristimet ±0,02 mm toleranssisäädöllä; väripigmentti lisätty suoraan hartsiin – ei toissijaista maalausta.
Yhteystiedot Leimaus ja pinnoitus– Nopea leimaus kupariseoksesta; valikoiva kultaus.
Kaapelin käsittely– Talon sisäinen PUR/PVC-ekstruusio automaattisella leikkauksella, kuorimalla ja tinauksella; räätälöityjä pituuksia 0,1m - 20m.
Kokoonpano– Puoliautomaattiset linjat, joissa vääntömomenttiohjattu kiinnitys (1,0–1,2 Nm kytkentämomentti).
Sähkötestaus– Jatkuvuuden, eristysvastuksen (≥5000MΩ) ja dielektrisen kestävyyden 100 %:n tarkastus.
Ympäristönäytteenotto– Eränäytteenotto IP68-upotusluokituksen, UV-stabiilisuuden (ASTM G155) ja lämpösyklin osalta.
Pakkaus– Antistaattinen tyhjiötiivistys kuivausaineella; vientilaatuiset laatikot, joissa on jäljitettävät eräetiketit.
Reunionin sisäiset työkalut ja muovausominaisuudet mahdollistavat sen nopean mukauttamisenM20-sarjan muovinen vedenpitävä liitin ilman vähimmäistilausmääriä, jotka lukitsevat sinut ylimääräiseen varastoon.
| Mukautettava ominaisuus | Vaihtoehdot saatavilla |
| Kotelon väri | Mikä tahansa RAL- tai Pantone-muovattu suoraan, ei maalausta |

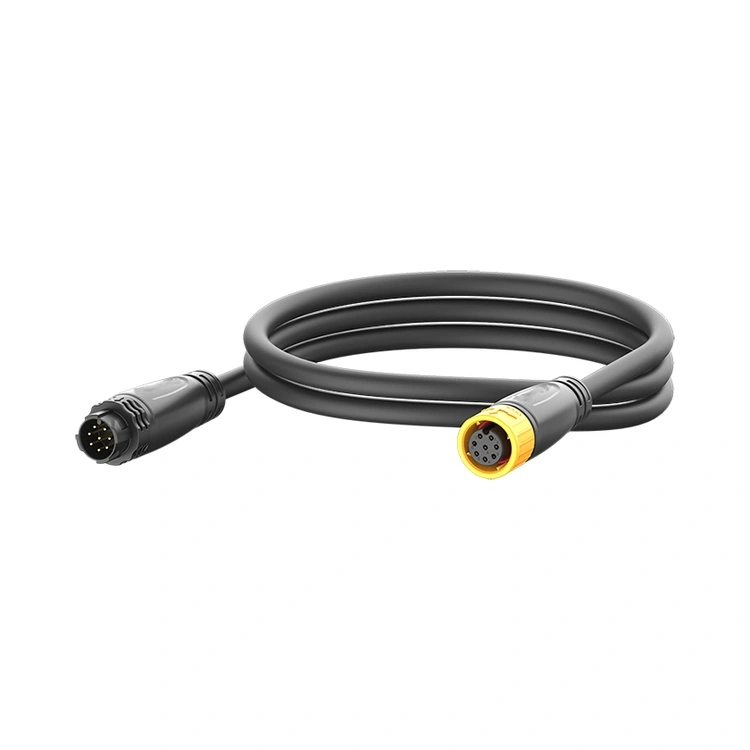

| Kaapelin kokoonpano | 0,1-20 m; PUR (öljyn/kemikaalien kestävä) tai PVC-vaippa; yksipäinen tai kaksipäinen |

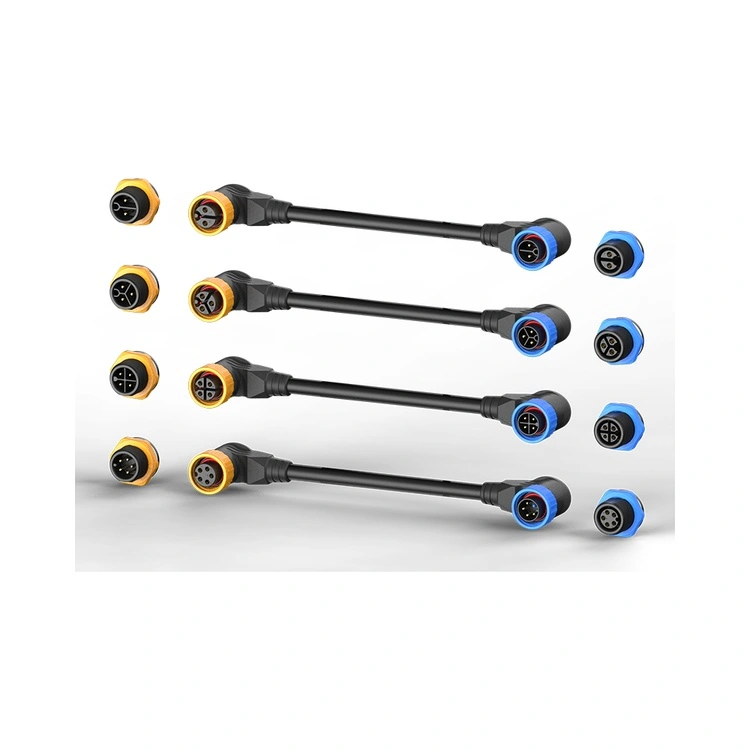

| Liittimen suunta | Suora tai suorakulmainen |
| Yhteystiedot Ladataan | 2, 3, 4, 5, 6, 7, 8, 9 nastaa |
| Kaapelin merkintä | Mukautettu tulostus tai lämpökutistuvat tarrat piiritunnusta varten |
| Pakkaus | Antistaattiset pussit, rullat tai räätälöidyt laatikot |
Suuren volyymin projekteihin Reunionin insinööritiimi voi yhdessä kehittää mukautettuja välikeasetteluja, avainvaihtoehtoja tai erikoistuneita kaapelipäällysmuotteja. Muokattujen värien toimitusajat ovat tyypillisesti 15–20 työpäivää; vakiokokoonpanot toimitetaan 5–7 työpäivässä.
Reunion ylläpitää aktiivista sertifiointia tunnustettujen maailmanlaajuisten tahojen kanssa. Todistusasiakirjat toimitamme pyynnöstä.
| Sertifiointi | Laajuus |
| ISO 9001:2015 | Laadunhallinta – suunnittelu, tuotanto ja jälkimyynti |
| ISO 14001:2015 | Ympäristöhuolto – jätteiden vähentäminen ja kestävät käytännöt |
| ISO 13485:2016 | Lääketieteellisten laitteiden laadunhallinta – diagnostiikka-/seurantasovelluksiin |
| UL tunnustettu | Komponenttitason turvallisuus Pohjois-Amerikan markkinoille |
| RoHS & REACH | Rajoitettu aineiden vaatimustenmukaisuus – EU:n ja maailmanlaajuiset standardit |
Ei – virran nimellisarvo määräytyy kosketusjärjestelmän ja johdinmittarin, ei kotelon, mukaan. PA66-materiaalin lämpöpoikkeutuslämpötila on yli 200°C, selvästi yli liittimen -40°C - +105°C toiminta-alueen. Vahvistamme jokaisen nastakokoonpanon lämpötilan nousutestauksella IEC 60512:n mukaisesti. LaboratoriossammeM20-sarjan muovinen vedenpitävä liitin osoittaa lämpötilan nousua samoissa rajoissa kuin metallikuorivastineet. Suosittelemme M25-sarjaa sovelluksiin, jotka ylittävät 30A kontaktia kohti.
PA66-kotelo kestää öljyjä, rasvoja, emäksiä ja monia happoja. Erityisen kemiallisen yhteensopivuuden varmistamiseksi tarjoamme yksityiskohtaisen kestävyyskaavion. Suosittelemme PUR-kaapelin käyttöä ympäristöissä, joissa liuottimet, jäähdytysnesteet tai polttoaineet altistuvat jatkuvasti – PVC voi hajota tietyissä kemiallisissa ympäristöissä. Suunnittelutiimimme tarjoaa ilmaisia materiaalivalintakonsultaatioita aggressiivisiin kemiallisiin sovelluksiin.
Kyllä - näytetilaukset ovat tervetulleita. Tarjoamme arviointisarjoja, jotka sisältävät 5 paria vakionastakokoonpanoilla. Mallihinnoittelu on saatavilla myyntitiimimme kautta, 5–7 työpäivän näytetoimitusajat vakiokokoonpanoille. Räätälöityjen näytteiden toimitusajat ovat 12–17 työpäivää.
