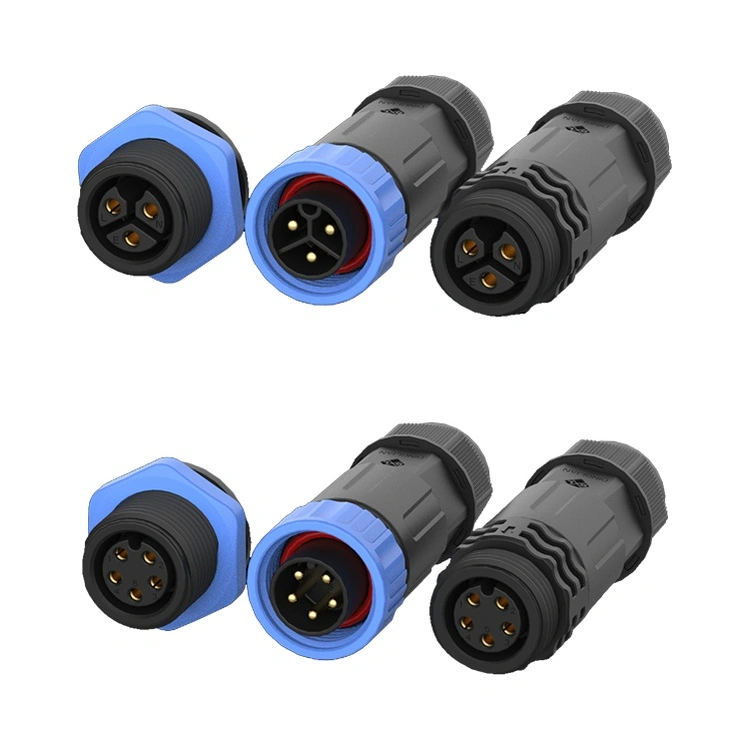

Ulkokuori on valmistettu korkean suorituskyvyn kestomuovista ja sen palonkestävyysluokka on UL 94-V0. Kestää suolasuihkukorroosiota, se voi täyttää ulkona olevien LED-näyttöjen ja LED-valaistuslaitteiden vedenpitävyysvaatimukset sekä ankarat työolosuhteet, kuten teollisuus-LED-näyttöjen happoeroosionkestävyys.

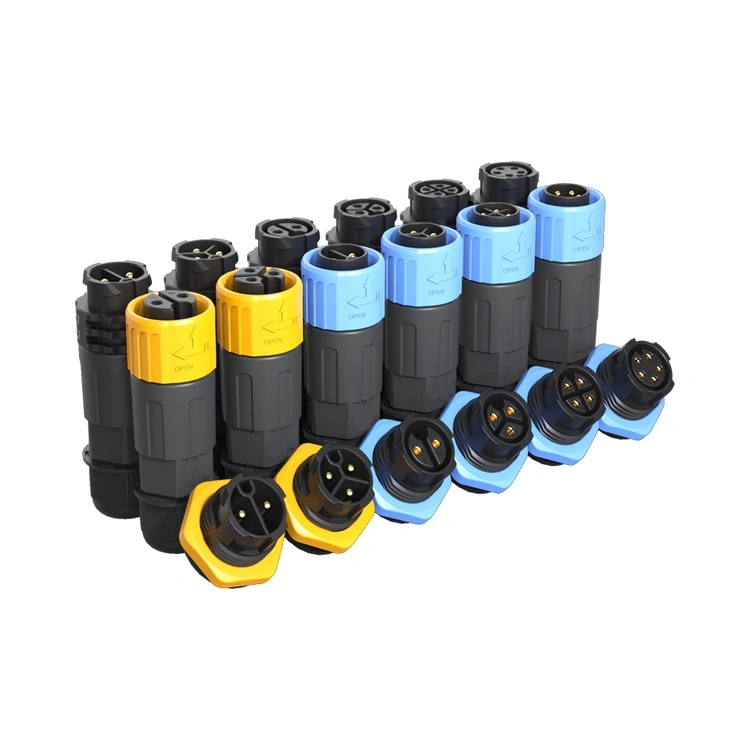

Se asennetaan yksireikäisellä menetelmällä, joka on vakaa ja virheetön. Siinä on kierteinen lukitusrakenne ja se voi säilyttää lujan liitoksen jopa tärisevässä ympäristössä. Valittavissa on 2, 3, 4, 5, 6, 7, 8, 9 nastaa, ja räätälöintiä tuetaan.
| Parametri | Reunion M20 toimitettu arvo | Miksi sillä on merkitystä käytännössä |
| Kosketusvastus (alku) | ≤3.0mΩ | Alempi kuin alan keskiarvo, mikä vähentää I²R-lämmöntuotantoa |
| Kiinnityssyklit vakaalla tiivisteellä | ≥500 sykliä (vahvistettu, ei vain arvioitu) | Erätestikirjamme osoittavat, että tiivisteen eheys säilyy 500 syklin ajan – kriittinen huolto vaativille laitteille. |
| IP67 vedenpitävä | Jokainen erä: 1 m syvyys × 30 min upotus | Testausraportit voidaan toimittaa.. |
| Tärinänkestävyys | 10-500 Hz, 2g (IEC 60068-2-6) | Simuloi todellista moottorin ja pumpun toimintaa – ohitettu nolla transienttikatkosta. |
| Parametri | 2-nastainen | 3-nastainen | 4-nastainen | 5-nastainen | 6-nastainen | 7-nastainen | 8-nastainen | 9-nastainen |
| Jännitteen luokitus | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 50V |
| Nykyinen luokitus | 20A | 20A | 15A | 15A | 10A | 5A | 5A | 5A |
| Johdon osa (mm²) | 0,75–2,5 | 0,75–2,5 | 0,5–2,0 | 0,5–2,0 | 0,25–0,75 | 0,25–0,5 | 0,25–0,5 | 0,25–2,5 |
1) Eristemateriaali: Korkean lämpötilan kestomuovi (UL 94 V-0, )
2) Kosketinpohjamateriaali: Messinki (CuZn39Pb3) kullattu - suolasuihkutesti ≥48 tuntia
3) Tiivistemateriaali: Silikoni O-rengas
4) Käyttölämpötila: -40°C ~ +105°C
5) Syttyvyys ja vaatimustenmukaisuus: UL 94 V-0, RoHS, REACH SVHC ei havaittu
6) Päätevaihtoehdot: juotoskuppi, upotusjuote (PCB-kiinnitys)
| Vertailumitta | Reunion M20 -sarja | Ensiluokkainen eurooppalainen M20-merkki | Edullinen merkkitön M20 |
| Yksikköhinta (MOQ 100 kpl) | Kilpailukykyinen, volyymitasoinen | 3,5× – 4× suurempi | Alempi edessä |
| Vahvistettu jatkuva virta | 20A (per nasta, dokumentoitu) | Tyypillisesti 25A (pienen tulostuksen vähennys) | Paisutettu, ei testitodisteita |
| IP67 vedenpitävä | 100 % tuotantoeristä | Erätesti (mutta ei dokumentoitu eräkohtainen) | Ei mitään tai vääriä väitteitä |
| Sähkötestaus (Hi-pot & IR) | 100 % jokainen yksikkö – testidata kirjattu | Näytepohjainen (AQL 1.0) | Satunnainen tai ohitettu |
| Täysi jäljitettävyys (hartsi→valmis liitin) | ERP-seurattu, noudettavissa 24 tunnin sisällä | Kyllä, mutta hitaampi vastaus | Ei mitään |
| Toimitusaika (vakiomäärä) | 15-17 työpäivää | 6-10 viikkoa | Ennalta arvaamaton (2-20 viikkoa) |
| Räätälöinti MOQ (kaapelin pituus, väri, merkintä) | 100 kpl – joustava | 500+ kpl, korkeat suunnittelukulut | Ei tarjota tai ei laadunvalvontaa |
| Sertifikaatit | ISO 9001, 14001, 13485 | Yleensä vain ISO 9001 | Tyypillisesti ei yhtään |
Saavuta IP67/IP68-suojaus todellisessa kenttäasennuksessa noudattamalla näitä vahvistettuja menettelyjä:
| Vaihe | Toiminta | Kriittinen arvo / tarkistuspiste |
| 1 | Kiristä kytkinmutteria käsin, kunnes O-rengas koskettaa paneelin pintaa. | Visuaalinen kontakti vahvistettu. |
| 2 | Käytä lopullista vääntömomenttia kalibroidulla jakoavaimella. | 1,0 – 1,2 Nm (ÄLÄ yli 1,5 Nm – ylivääntömomentti vääristää O-rengasta ja lisää työntövoimaa). |
| 3 | Tarkista kaapelin taivutussäde sisäänmenon yhteydessä. | ≥ 5× kaapelin ulkohalkaisija – terävät mutkat vetävät koskettimia ja vaarantavat takatiivisteen. |
| 4 | Suunta ulkona | Kaapelin ulostulo alaspäin – estää veden kerääntymisen kytkinmutterin liitäntään. |
| 5 | O-renkaan tarkastustiheys | Vuosittain päivittäisiin pesu-/elintarvikkeiden käsittelyympäristöihin; 2–3 vuoden välein normaalissa teollisuuskäytössä sisällä/ulkossa. |
| Sertifiointi / Protokolla | Laajuus ja todisteet jokaisen tilauksen mukana |
| ISO 9001:2015 | Täysi QMS – suunnittelu, tuotanto, jälkimyynti. Tarkastusraportit saatavilla NDA:sta. |
| ISO 14001:2015 | Ympäristöasioiden hallinta – jätteen vähentäminen ja RoHS/REACH-yhteensopivuus dokumentoitu. |
| ISO 13485:2016 | Koskee lääketieteellisiä laitteita (diagnostiikka/seuranta) – tiukka muutosten valvonta ja jäljitettävyys. |
| UL:n tunnustus | Komponenttitason turvallisuus Pohjois-Amerikassa – UL-merkki jokaisessa kotelossa. |
Vääntömomentti: 1,0 – 1,2 Nm (lopullinen kiristys käsin asettamisen jälkeen).
Alle 0,8 Nm: O-renkaan puristus on riittämätön – IP67 putoaa IP54:ään (pölysuojattu, mutta ei vesitiivis). Olemme nähneet laboratoriotesteissämme veden sisääntunkeutumisen 2 tunnin sisällä 0,5 metrin syvyydessä.
Yli 1,5 Nm: Fluorisilikoninen O-rengas pursottuu kierrevälykseen aiheuttaen pysyvää muodonmuutosta ja lisääntynyttä liitäntävoimaa. Tiiviste voi aluksi läpäistä IP67-luokituksen, mutta epäonnistuu lämpösyklin (laajenemisen/supistumisen) jälkeen.
Suositus: Käytä esiasetettua momenttiavainta – voimme toimittaa sellaisen lisävarusteena tilaustilauksiin.
Vakionäytteet: 5–10 kpl saatavilla 3 työpäivän sisällä (varaston salliessa).
Pienierätilaukset (100–500 kpl): 12–15 työpäivää tilausvahvistuksesta.
Suuri volyymi (500+ kpl): 18-20 työpäivää, osittaiset lähetykset saatavilla.
Räätälöidyt kaapelikokoonpanot (pituus, lankamitta, värikoodaus): MOQ 100 kappaletta – suunnittelupiirustuksen hyväksyntä kestää 2–3 päivää, jonka jälkeen tuotanto kestää 15 päivää.
