Artikkelin tiivistelmä:TheS-sarjan metallinen työntöliitinyhdistää kompaktin rakenteen, turvallisen push-pull-lukituksen, täydellisen EMC-suojauksen ja joustavat kosketinkonfiguraatiot laitteille, joissa liitäntöjen luotettavuudella ja rajoitetulla asennustilalla on merkitystä. Kehittäjäjälleennäkeminen, sarja on suunniteltu lääketieteellisiin laitteisiin, testaus- ja mittausinstrumentteihin, puettavaan teknologiaan ja kannettaviin elektroniikkajärjestelmiin. Kuoren koot 0–2, useat kosketusvaihtoehdot, yli 5 000 kytkentäjaksoa ja lämpötila-alue -45 °C:een asti, se tarjoaa käytännöllisen tasapainon pienentämisen, kestävyyden ja sähköisen suorituskyvyn välillä.
Sisällysluettelo
- Mikä on S-sarjan metallinen työntöliitin?
- Mitkä ovat S-sarjan tärkeimmät edut?
- Mitkä ovat tärkeimmät tekniset tiedot?
- Missä S-sarjan metallista työntöliitintä käytetään?
- Kuinka insinöörien tulisi valita oikea liitin?
- Kuinka S-sarjaa voidaan mukauttaa?
- Miten Reunion valvoo tuotteiden laatua?
- Usein kysytyt kysymykset

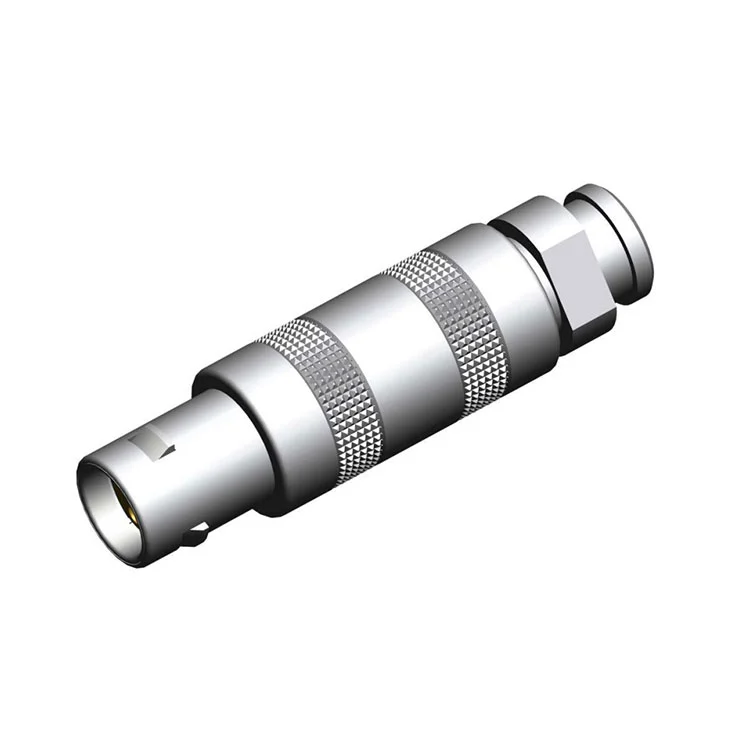

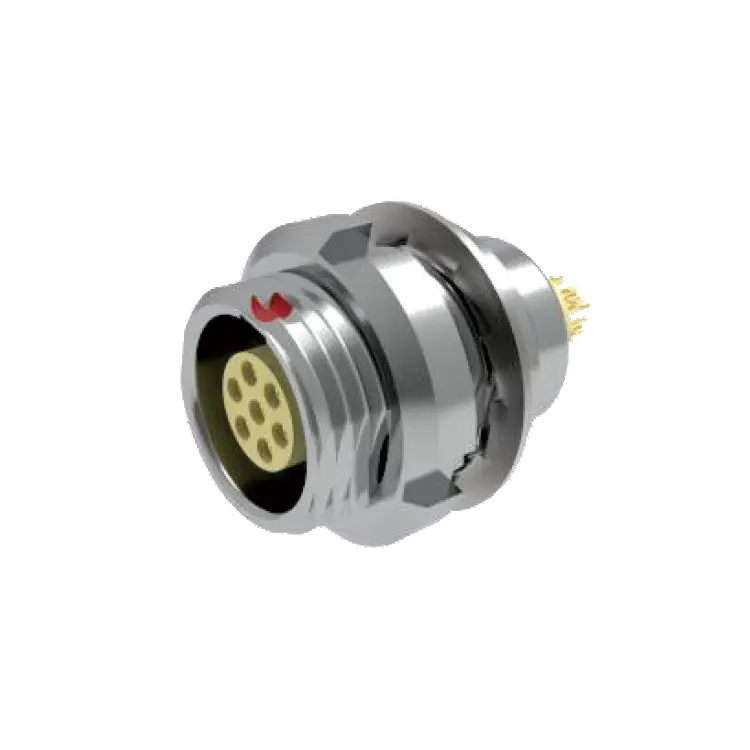

Mikä on S-sarjan metallinen työntöliitin?
TheS-sarjan metallinen työntöliitinon kompakti pyöreä liitin, joka on kehitetty sovelluksiin, jotka vaativat luotettavia sähköliitäntöjä rajoitetuissa asennustiloissa. Perinteisistä kierreliittimistä poiketen sen push-pull itselukittuva mekanismi mahdollistaa nopean liittämisen ja irtoamisen samalla kun se antaa tunto- ja äänipalautteen, kun liitäntä on kunnolla kiinni.
jälleennäkeminen sijoittaa S-sarjan kannettaviin ja ahtaisiin laitteisiin, joissa liittimen koko, mekaaninen luotettavuus, suojaus ja helppokäyttöisyys vaikuttavat järjestelmän suunnitteluun. Sen metallirakenne tarjoaa mekaanisen lujuuden ja 360 asteen sähkömagneettisen suojauksen, kun taas sen ohut profiili auttaa minimoimaan ulkoneman laitepaneelista.
Sarjaa on saatavana useissa kuorikokoissa ja kosketinkokoonpanoissa. Konfiguraatiosta riippuen insinöörit voivat valita juotteen tai piirilevypäätteen vastaamaan erilaisia kokoonpanovaatimuksia. Tämä joustavuus tekee liittimestä sopivan sekä kompakteihin prototyyppeihin että volyymivalmisteisiin ammattilaitteisiin.
Mitkä ovat S-sarjan tärkeimmät edut?
Liittimen valinta perustuu harvoin yhteen spesifikaatioon. Kannettavan elektroniikan ja ammattilaitteiden suunnittelijoiden on yleensä tasapainotettava asennustilaa, yhteyden turvallisuutta, signaalin eheyttä, kestävyyttä ja valmistusvaatimuksia. S-sarja käsittelee näitä tekijöitä useiden suunnitteluominaisuuksien avulla.
Kompakti ja kevyt rakenne
Matalaprofiilinen muotoilu vähentää asennuspinnan ulkopuolelle ulottuvan liitinkotelon määrää. Tämä on erityisen arvokasta kädessä pidettävissä instrumenteissa ja kompakteissa rungoissa, joissa jokainen paneelitilan millimetri on tärkeä.
Nopea Push-pull -lukitus
Itselukitusmekanismi tukee nopeaa käyttöä yhdellä kädellä. Kuuluva napsautus ja kosketuspalaute auttavat käyttäjiä tunnistamaan onnistuneen kytkennän, mikä on erityisen hyödyllistä, kun liittimet on asennettava ahtaisiin tai visuaalisesti rajoitettuihin paikkoihin.
360 asteen EMC-suojaus
Täysmetallinen kotelo tarjoaa jatkuvan sähkömagneettisen suojauksen liitäntärajapinnan ympärillä. Julkaistut tekniset tiedot osoittavat yli 60 dB:n vaimennuksen 100 MHz:llä, joten sarja soveltuu laitteisiin, joissa sähkömagneettiset häiriöt voivat vaikuttaa herkkiin signaaleihin.
Korkea parituskestävyys
S-sarja on suunniteltu toistuvaan kytkemiseen ja irrottamiseen, ja sen nimelliskestävyys on yli 5 000 kytkentäjaksoa. Tämä on tärkeää testauslaitteille, lääketieteellisille instrumenteille ja kannettaville järjestelmille, joita huolletaan tai konfiguroidaan uudelleen.
- Matalaprofiilinen paneeliasennus
- Push-pull itselukittuva toiminta
- Metallikotelo sähkömagneettista suojausta varten
- Useita kuorikokoja ja kontaktikokoonpanoja
- Yli 5000 paritusjaksoa
- Käyttölämpötilavaihtoehdot -45°C - +125°C
Mitkä ovat tärkeimmät tekniset tiedot?
Sähköisten ja mekaanisten eritelmien ymmärtäminen on välttämätöntä ennen pyöreän liittimen integroimista uuteen tuotteeseen. Seuraavat tekniset tiedot sisältävät yhteenvedon S-sarjan julkaistusta kokoonpanosta.
| Parametri | S-sarjan tekniset tiedot |
|---|---|
| Kuoren materiaali | Messinki, vakio |
| Kuoren koot | 0, 1 ja 2 |
| Yhteydenottovaihtoehdot | 2–6 nastaa viitatussa kokoonpanossa; tiheämpiä vaihtoehtoja voi olla saatavana |
| Nykyinen luokitus | 5A - 15A kontaktia kohden kosketinmittarista riippuen |
| Jännitteen luokitus | 200V - 500V AC/DC |
| Parittelusyklit | Yli 5000 operaatiota |
| Lämpötila-alue | -45°C - +125°C |
| EMI-suojaus | 360° metallisuojaus; >60 dB vaimennus 100 MHz:llä |
| Sisäänpääsyn suojaus | IP50 standardi |
| Suolasumutuskestävyys | Yli 72 tuntia |
| Kosketusvastus | ≤5 mΩ alku |
| Eristysvastus | ≥5000 MΩ 500 VDC:llä |
Todelliset arvot tulee aina varmistaa liittimen kokoonpanon, koskettimen koon, päätetavan ja aiottujen käyttöolosuhteiden perusteella ennen lopullisen tuotteen hyväksyntää.
Missä S-sarjan metallista työntöliitintä käytetään?
Kompaktien mittojen, nopean lukituksen, suojauksen ja mekaanisen kestävyyden yhdistelmä tekee S-sarjasta sopivan laitteisiin, jotka vaativat usein kytkentää ja säilyttävät samalla pienen kokonaisjalanjäljen.
Lääketieteelliset ja diagnostiset laitteet
Kannettavat ultraäänijärjestelmät, potilasmonitorit, pulssioksimetrit, sähkökirurgiset laitteet ja diagnostiset instrumentit voivat hyötyä kompakteista liittimistä, jotka pysyvät turvassa laitteiden liikkeen ja huollon aikana. Liittimen luotettavuus on erityisen tärkeää, kun sähköisten signaalien on pysyttävä vakaina toistuvan käytön aikana.
Testaus- ja mittauslaitteet
Kädessä pidettävät oskilloskoopit, yleismittarit, logiikka-analysaattorit, kalibrointilaitteet ja ympäristötestilaitteet vaativat usein kompakteja ulkoisia liitäntöjä. Push-pull-mekanismi voi yksinkertaistaa toistuvia liitäntöjen vaihtoja, kun taas metallikuori auttaa suojaamaan herkkiä signaaleja sähkömagneettisilta häiriöiltä.
Puettava ja kannettava tekniikka
Teolliset eksoskeletonit, puettavat valvontajärjestelmät, päähän kiinnitetyt laitteet ja muu kannettava elektroniikka voivat kohdata tiukat tila- ja painorajoitukset. Ohut pyöreä liitin tarjoaa suunnittelijoille toisen vaihtoehdon, kun perinteiset suuremmat liitännät eivät sovellu.
Ammattimaiset audiovisuaaliset laitteet
Kannettavat tallentimet, lähetyskamerat, langattomat lähettimet ja niihin liittyvät ammattilaitteet saattavat vaatia liittimiä, jotka kestävät toistuvaa käsittelyä. Pikalukitusliittymä voi parantaa kentän käytettävyyttä ilman pitkää kierreliitosprosessia.
Kuinka insinöörien tulisi valita oikea liitin?
Liittimen valinnan tulisi alkaa laitteen todellisista sähköisistä, mekaanisista, ympäristö- ja asennusvaatimuksista sen sijaan, että valittaisiin vain pienin saatavilla oleva malli.
- Määritä yhteydenottovaatimus:Tunnista tarvittavien teho- ja signaalipiirien määrä ja jätä riittävästi tilaa tuleville suunnittelumuutoksille.
- Tarkista sähköarvot:Vertaa käyttöjännitettä ja virtaa liittimen nimellisarvoihin, ottaen huomioon kosketinmittari ja lämpötila.
- Arvioi käytettävissä oleva tila:Vahvista kuoren koko, paneelin aukko, liittimen syvyys, kaapelin reititys ja välys liitäntärajapinnan ympärillä.
- Harkitse parittelutiheyttä:Usein huolletuissa laitteissa etusijalle asetetaan liittimet, jotka on suunniteltu toistuvia yhdistämisjaksoja varten.
- Tarkista ympäristöolosuhteet:Lämpötila, tärinä, isku, kosteus, korroosio ja sähkömagneettiset häiriöt voivat kaikki vaikuttaa liittimen valintaan.
- Määritä lopetustapa:Päätä, sopiiko juotos-, piirilevy- tai kaapelikokoonpanon pääte parhaiten valmistusprosessiin.
OEM-projekteissa on myös hyödyllistä arvioida liitin yhdessä kaapelikokoonpanon, taustakuoren, vedonpoiston, paneelirakenteen ja kytkentäkaavion kanssa. Tämä lähestymistapa vähentää integraatioongelmia myöhemmissä tuotantovaiheissa.
Kuinka S-sarjaa voidaan mukauttaa?
Eri laitealustat vaativat usein erilaisia liitinkokoonpanoja. Reunion tarjoaa mukautusvaihtoehtoja, joiden avulla S-sarja voidaan mukauttaa tiettyihin mekaanisiin ja kaapelikokoonpanovaatimuksiin.
| Räätälöintialue | Käytettävissä olevat vaihtoehdot |
|---|---|
| Kuoren viimeistely / väri | Hopea, musta tai valitut RAL-värit |
| Yhteyspinnoitus | Vaihtoehdot kultaa, hopeaa tai tinaa |
| Kaapelin mittari | 32AWG - 20AWG |
| Takin materiaalit | PVC, PUR, silikoni tai PTFE |
| Lasermerkintä | Logo, osanumero, viivakoodi tai muu tunniste |
| Pakkaus | Antistaattiset putket, teippi ja kela ja mukautetut etiketit |
Räätälöidyt kaapelikokoonpanot voidaan toimittaa myös valituilla pituuksilla, mittareilla, suojauskokoonpanoilla ja ylivaletuilla vedonpoistosaappoilla. Tämä voi yksinkertaistaa hankintaa antamalla OEM:n hankkia liittimen ja asennusvalmiin kaapelikokoonpanon yhtenä integroituna komponenttina.
Miten Reunion valvoo tuotteiden laatua?
Ammattimaisille liittimille johdonmukainen valmistus on yhtä tärkeää kuin tuotteen perussuunnittelu. Reunion kertoo, että sen tuotantoprosessi kattaa tarkkuuskoneistuksen, pintakäsittelyn, kontaktileimauksen ja pinnoituksen, välikappaleen muovauksen, kokoonpanon, sähkötestauksen, mekaanisen testauksen ja pakkaamisen.
Kriittisiä tuotantomittoja ohjataan tarkkuuskoneistuksen ja prosessivalvonnan avulla. Valmiille tuotteille tehdään sähköinen ja mekaaninen tarkastus, mukaan lukien kosketusresistanssi, eristysvastus, dielektrinen kestävyys, jatkuvuus, liitosvoima ja silmämääräiset tarkastukset.
Tuotetietojen mukaan Reunionin laatujärjestelmään kuuluvat ISO 9001:2015, ISO 14001:2015, ISO 13485:2016, UL Recognised -status ja RoHS-yhteensopivuus. Yhtiö ilmoittaa myös, että S-sarjan liittimet testataan 100-prosenttisesti sähköisesti ja mekaanisesti ennen toimitusta.
OEM-ostajille tämä valmistuksen valvonnan, testauksen, jäljitettävyyden ja räätälöintituen yhdistelmä voi olla arvokas, kun liittimen suorituskyky vaikuttaa suoraan valmiin tuotteen luotettavuuteen.
Usein kysytyt kysymykset
Mikä tekee S-sarjasta eron perinteisestä kierreliittimestä?
Suurin ero on push-pull itselukittuva mekanismi. Sen avulla käyttäjä voi kytkeä ja vapauttaa liittimen nopeasti ilman kytkinmutteria kiertämättä, mikä tekee siitä erityisen kätevän kannettavissa laitteissa, sokealiitostilanteissa ja sovelluksissa, jotka vaativat toistuvia liitäntöjä.
Kuinka monta paritusjaksoa S-sarja tukee?
Julkaistu spesifikaatio osoittaa yli 5 000 paritusoperaatiota. Todellinen käyttöikä voi riippua liittimen kokoonpanosta, käyttöympäristöstä, yhdistämisolosuhteista ja huoltokäytännöistä.
Sopiiko S-sarja lääketieteellisiin laitteisiin?
Kyllä. Sarja on sijoitettu lääketieteellisiin diagnostiikka- ja hoitolaitteisiin, ja Reunion toteaa, että sen laatujärjestelmä sisältää ISO 13485:2016. Täydellinen valmis lääkinnällinen laite on kuitenkin vastuussa omista sovellettavista säännöksistä ja turvallisuusvaatimuksistaan.
Voiko Reunion toimittaa räätälöityjä kaapelikokoonpanoja?
Kyllä. Kaapelikokoonpanot voidaan räätälöidä kaapelin tyypin, koon, pituuden, suojauksen, vaippamateriaalin ja vedonpoistorakenteen mukaan. Vaihtoehtoja ovat PVC-, PUR-, silikoni- ja PTFE-kaapelimateriaalit, joiden mitat ovat 32AWG - 20AWG.
Mikä lämpötila-alue on käytettävissä?
Julkaistu vakioalue on -45°C - +125°C. Insinöörien tulee vahvistaa tarkan liittimen, kosketinkokoonpanon, kaapelin ja kokoonpanon lämpötilaluokitus ennen sen käyttöä äärimmäisissä lämpötiloissa.
Voidaanko liitin mukauttaa yrityksen logolla tai osanumerolla?
Kyllä. Reunion listaa laserkaiverrustuksen mukauttamisvaihtoehtona, jolloin asiakkaat voivat merkitä kuoreen logolla, osanumerolla, viivakoodilla tai muilla tunnistetiedoilla.
Johtopäätös
S-sarjan metallinen työntöliitin on suunniteltu insinööreille, jotka tarvitsevat kompaktin, turvallisen ja kestävän liitäntäratkaisun tinkimättä suojauksesta tai huollettavuudesta. Sen push-pull-lukitusmekanismi, metallirakenne, useat kuorikoot, joustavat päätevaihtoehdot ja yli 5 000 yhdistämisjaksoa tekevät siitä hyvin sopivan lääketieteellisiin laitteisiin, testiinstrumentteihin, kannettavaan elektroniikkaan, puetettaviin järjestelmiin ja ammattimaisiin audiovisuaalisiin sovelluksiin. Jos olet kehittämässä uutta tuotetta tai etsit luotettavaa korvaavaa liitintä, käy Reunionin S-sarjan tuotesivulla nähdäksesi käytettävissä olevat kokoonpano- ja yhteysvaihtoehdot. Räätälöityjä määrityksiä, kaapelikokoonpanoja, OEM-vaatimuksia tai volyymiostoja vartenota meihin yhteyttäkeskustella hakemuksestasi Reunionin suunnittelutiimin kanssa ja pyytää sopivaa ratkaisua.
