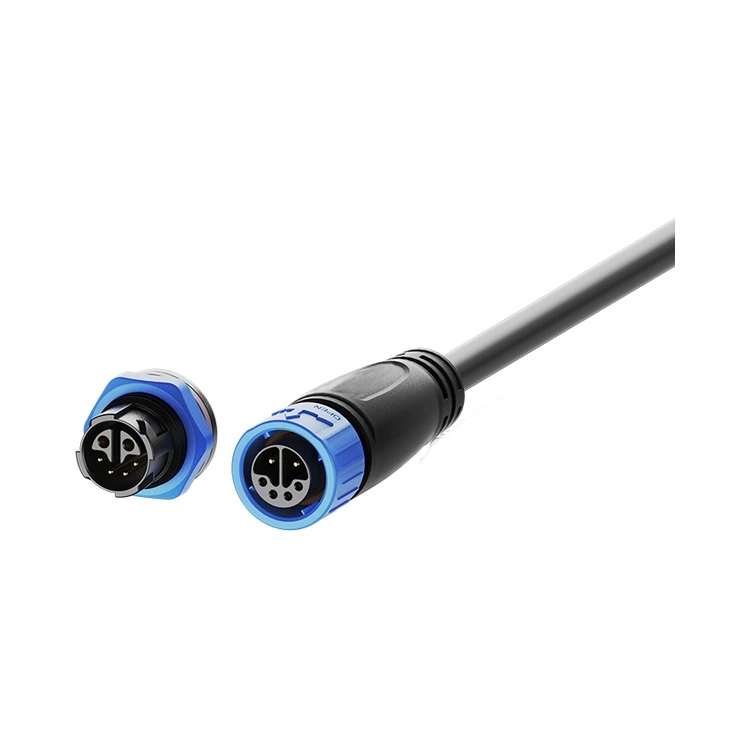

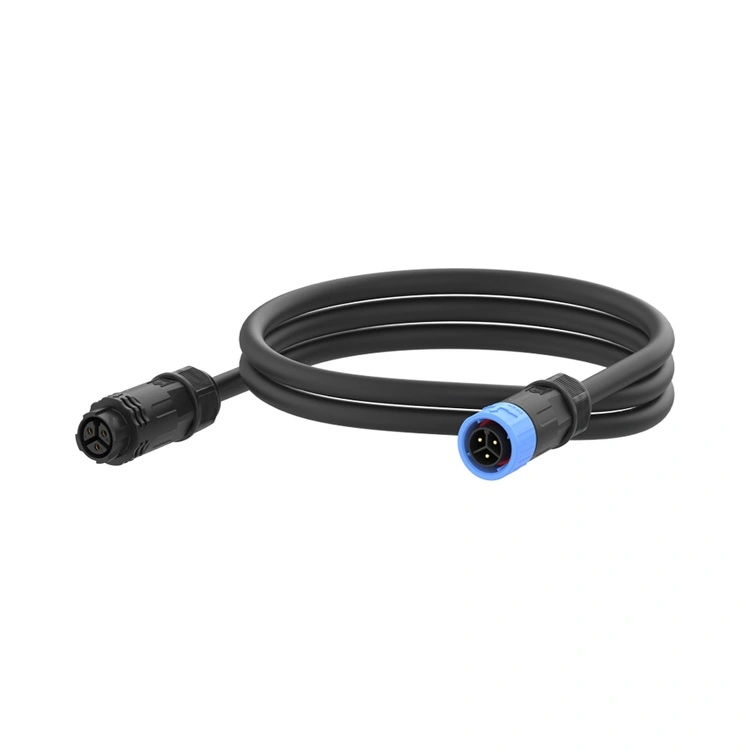

M16-sarjan vedenpitävä liitin on Reunionin keskitason teollisuusliitin, joka on suunniteltu kattamaan kompaktien M12-liittimien ja suurempien M20/M25-virtaliittimien välinen kuilu. Tämä IP67/IP68-tiivistysstandardien mukainen kierreliitin yhdistää vankan 16 mm:n liitännän ympäristönsuojeluun, joka soveltuu pesuympäristöihin, ulkoasennuksiin ja teollisuuslaitteisiin, joissa on kohtuullinen teho.

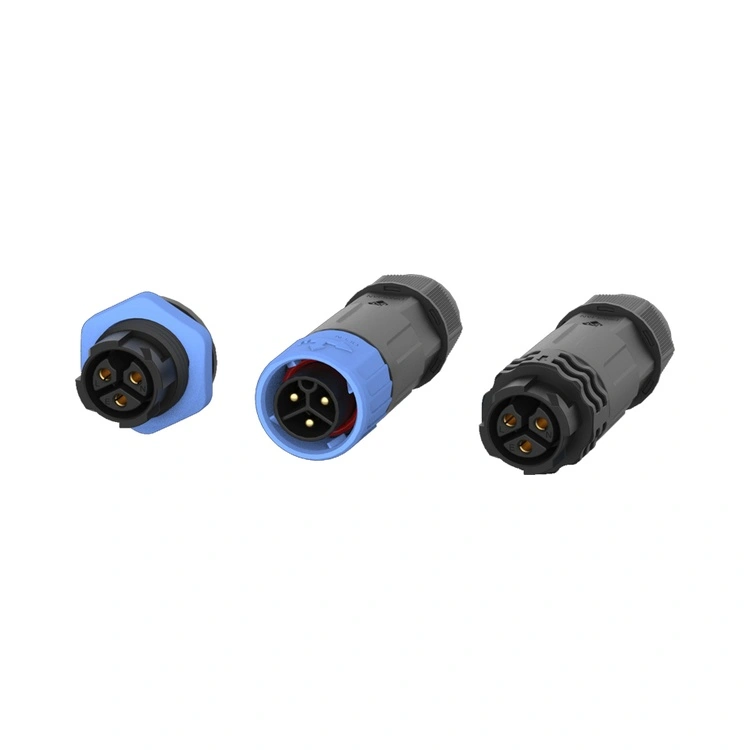

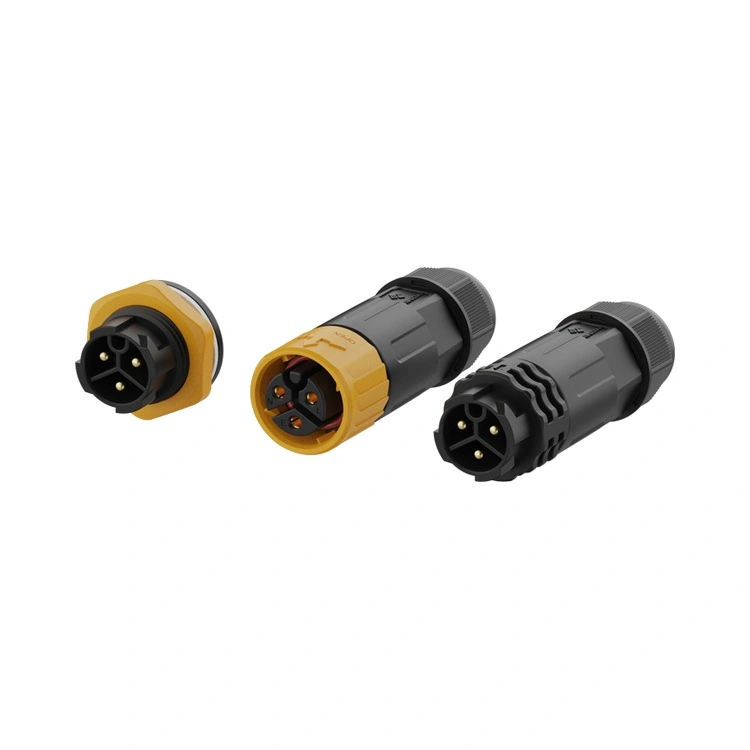

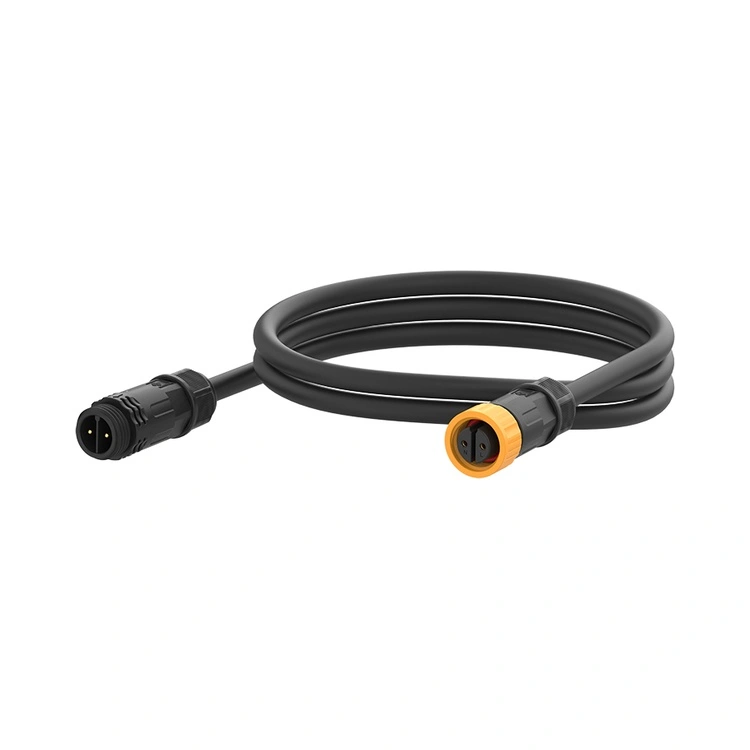

Koskettimet on koneistettu messingistä selektiivisellä kullannuksella, mikä säilyttää alhaisen ja soopelin kosketusvastuksen satojen kytkentäjaksojen ajan. Reunion valmistaa M16-sarjaa vertikaalisesti integroidulla prosessilla – tarkkuustyöstyksestä automatisoituun kokoonpanoon ja 100 % sähköiseen testaukseen. Saatavana paneeli- ja kaapelikiinnitteisinä versioina, juote- tai piirilevyliitännöillä, M16-sarja mukautuu erilaisiin laitemalleihin. Insinööreille, jotka tarvitsevat liittimen, joka tarjoaa enemmän virtakapasiteettia kuin M12, mutta joka on silti kompakti, tämä liitin tarjoaa luotettavan, tiiviin liitäntäratkaisun.
| Ominaisuus | Hyöty |
| IP67/IP68 Ympäristötiivistys | Kestää pölyä, tilapäistä upotusta ja pitkäkestoista upotusta – luotettava pesuun, ulkokäyttöön ja laivakäyttöön. |
| 2–8-nastaiset kokoonpanot | Tukee yksinkertaisia virtaliitäntöjä, monisignaali- ja hybriditehosignaalisovelluksia. |
| Hybridi 2+4 Pin vaihtoehto | Yhdistää tehon (2 nastaa, 10 A) ja signaalin (4 nastaa, 3 A) yhteen liittimeen – vähentää kaapelien määrää ja paneelitilaa. |
| Virta-arvot jopa 15A | Kestää kohtalaisia tehokuormia – sopii moottoreihin, toimilaitteisiin ja LED-valaistukseen. |
| Kierteinen lukitusmekanismi | Tärinänkestävä liitäntä – estää irtoamisen koneen liikkeestä ja lämpökierrosta. |
| Kullatut messinkikoskettimet | Alhainen kosketusvastus (≤3 mΩ) ja korroosiosuojaus – ylläpitää suorituskykyä kosteissa ympäristöissä. |
| Korkean lämpötilan PA66-kotelo | -40°C - +105°C käyttö — kattaa teollisuuden ja ulkolämpötilan äärimmäisyydet. |
| Parametri | 2-nastainen | 3-nastainen | 4-nastainen | 5-nastainen | 6-nastainen | 7-nastainen | 8-nastainen | 2+4-nastainen |
| Jännitteen luokitus | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 250V+50V |
| Nykyinen luokitus | 15A | 15A | 10A | 10A | 5A | 5A | 5A | 10A+3A |
| Johdon osa | 0,75-1,5 mm² | 0,75-1,5 mm² | 0,5-1,0 mm² | 0,5-1,0 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 1,5/0,5 mm² |
Käyttölämpötila: -40°C ~ +105°C
Suojausluokitus: IP67 / IP68 (paritettu)
Kotelon materiaali: Korkean lämpötilan kestomuovi
Kosketinmateriaali: Kullattu kupariseos
Kosketinvastus: ≤3mΩ
Parittelujaksot: ≥500
Syttyvyysluokitus: UL 94 V-0
Kaikki materiaalit ovat RoHS-yhteensopivia
| Aspekti | Reunion M16-sarja | Ensiluokkaiset eurooppalaiset M16-merkit | Edullinen merkkitön M16 |
| Hinta | Volyymiystävällinen hinnoittelu | 3-4x korkeampi | Edullisempi etukäteen |
| Tiivistysluokitus | IP67/IP68 – vakio | IP67 tyypillinen | Vahvistamattomat väitteet |
| Nykyinen luokitus | Jopa 15A | Jopa 15A tyypillinen | Muuttuva |
| Pin-valinnat | 2-8 nastaa plus hybridi 2+4 nastaa | Rajoitettu valikoima | Epätäydellinen valinta |
| 100 % sähkötestaus | Jokainen yksikkö | Näytepohjainen | Satunnainen tai ei mitään |
| Jäljitettävyys | ERP jäljitettävissä hartsista valmiiseen liittimeen | Kyllä | Ei mitään |
| Toimitusaika | 10-17 päivää | 4-8 viikkoa | Ennalta arvaamaton |
| Räätälöinti MOQ | Matala (100 kpl) | Korkea (500+) | Ei tarjottu |
| Tekninen tuki | 24 tunnin vastaus 10 hengen suunnittelutiimiltä | Hyvä mutta hitaampi | Rajoitettu |
| ISO sertifioinnit | 9001, 14001, 13485 | Yleensä 9001 | Tyypillisesti ei yhtään |
| Sertifiointi | Laajuus |
| ISO 9001:2015 | Laadunhallinta – suunnittelu, tuotanto ja huoltopalvelu. |
| ISO 14001:2015 | Ympäristönhallinta – todistettu jätteen vähentäminen ja kestävät käytännöt. |
| ISO 13485:2016 | Lääketieteellisten laitteiden laadunhallinta – koskee M16:ta, jota käytetään diagnostisissa tai valvontalaitteissa. |
| UL tunnustettu | Komponenttitason turvallisuussertifikaatti Pohjois-Amerikan markkinoille. |
| RoHS | Vaarallisten aineiden rajoitus – EU-direktiivin mukainen. |
Reunionin M16-tuotantolinja toimii tiukan prosessivalvonnan alaisena. IP67/IP68-tiivistys varmistetaan jokaisessa tuotantoerässä todellisen upotustestin avulla. Testauspöytäkirjat, materiaalitodistukset ja tarkastusraportit säilytetään jokaisesta erästä, mikä tukee laaduntarkastuksiasi ja asiakasdokumentaatiovaatimuksiasi.
2+4-hybridikokoonpanossa on kaksi tehokosketinta (10A, 250V) ja neljä signaalikosketinta (nimellisarvo 3A, 50V) yhdessä liitinkotelossa. Tämä muotoilu tarjoaa merkittäviä etuja:
Vähentää kaapelien määrää – Erillisten virta- ja signaalikaapeleiden sijaan yksi kaapeli kuljettaa molemmat.
Säästää paneelitilaa – Yksi paneelileikkaus korvaa kaksi.
Yksinkertaistaa asennusta – Yksi liitin kahden sijaan.
Tyypillisiä sovelluksia ovat moottorikäytöt (teho + enkooderin takaisinkytkentä), LED-valaisimet (teho + DALI-ohjaus) ja teollisuusanturit, jotka vaativat sekä tehoa että dataa. Jos laitteesi vaatii >4A virtaa ja lähettää myös pienjännitesignaaleja, 2+4-hybridi on usein tehokkain ratkaisu.
Molemmat luokitukset ovat saatavilla samalla liitinmallilla, mutta käytännön ero on:
IP67 – Suojattu tilapäiseltä upotukselta (1 m 30 minuuttia). Soveltuu useimpiin ulkokäyttöön ja pesuun.
IP68 – Suojattu jatkuvaa upotusta vastaan (asiakkaan määrittelemä syvyys ja kesto). Soveltuu meri-, uppoanturi- ja tulva-asennuksiin.
Reunionin standardi M16 on IP67-luokiteltu. IP68:lle käytämme parannettuja O-rengasmateriaaleja ja valinnaista päällemuovausta. Määritä odotettu upotussyvyys ja kesto (esim. "IP68, 2m 24 tuntia"), niin suunnittelutiimimme vahvistaa sopivuuden.
IP67-tiiviyden saavuttamiseksi ja ylläpitämiseksi Reunion suosittelee:
Vastavääntömomentti – Kiristä kytkinmutteria käsin, kunnes O-rengas koskettaa paneelin pintaa, ja kiristä sitten 0,6–0,8 Nm lisävääntömomenttia momenttiavaimella. Älä ylitä 1,0 Nm.
O-renkaan tarkastus – Vaihda O-rengas, jos muodonmuutoksia, halkeamia tai kovettumista näkyy.
Vaihtoaikataulu – vuosittain päivittäiseen pesuun; 2-3 vuoden välein tavallisissa teollisuusympäristöissä.
Kaapelin taivutussäde – Säilytä vähintään 5× kaapelin halkaisija liittimen läpiviennissä.
Suunta – Suuntaa kaapelin ulostulo ulkona/pesusovelluksissa alaspäin.
