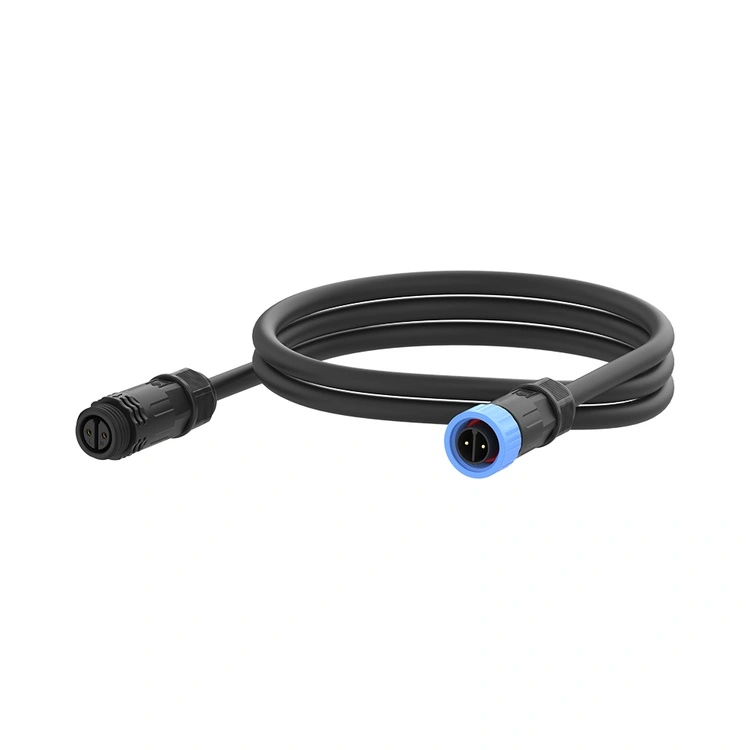

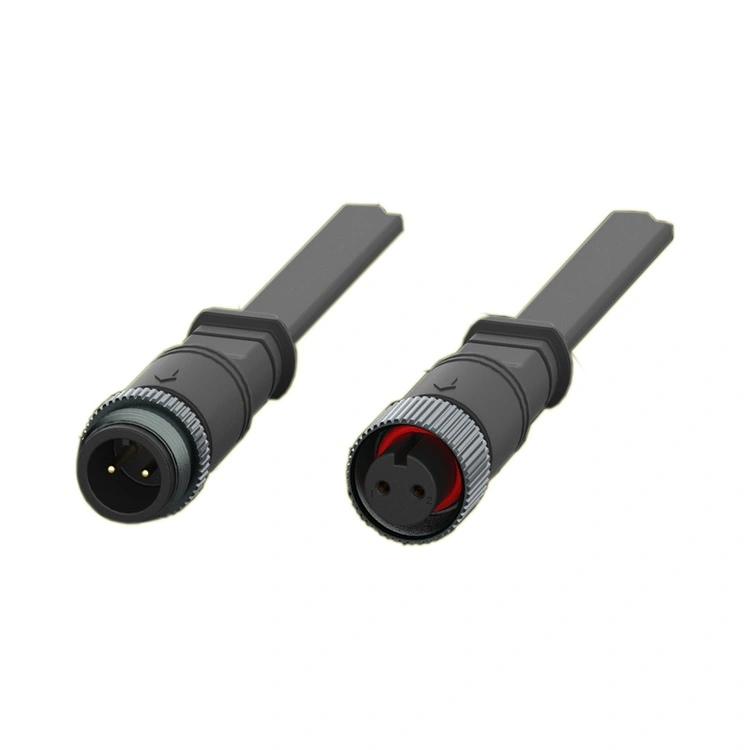

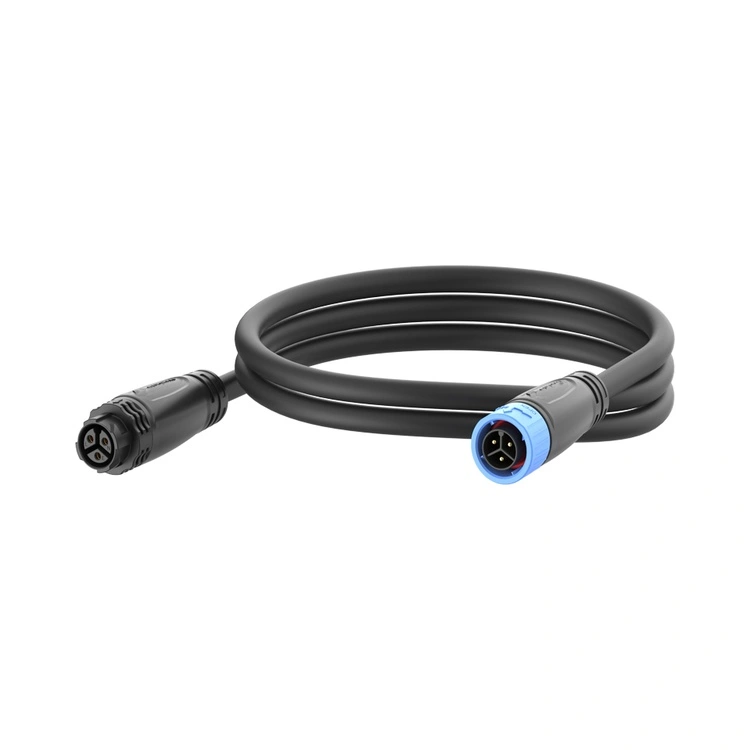

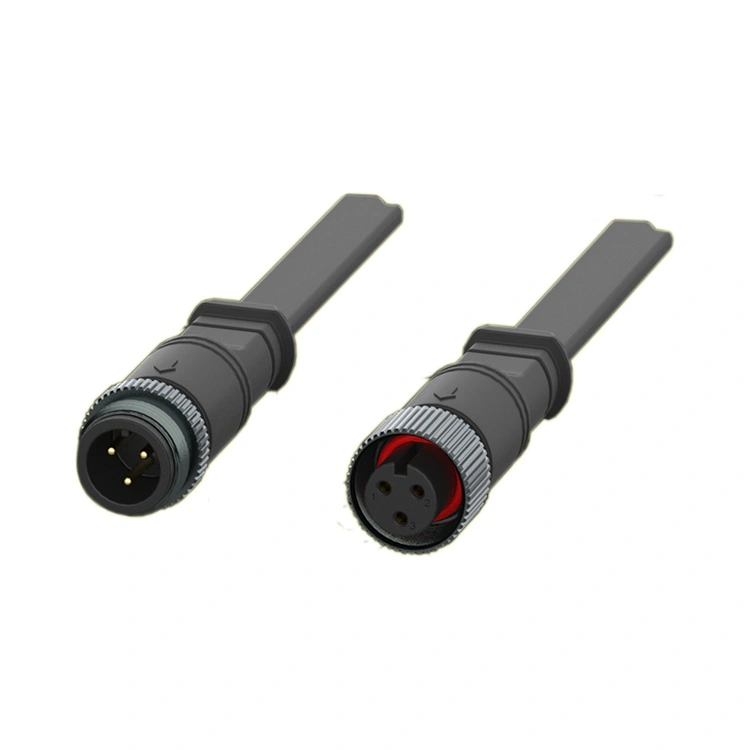

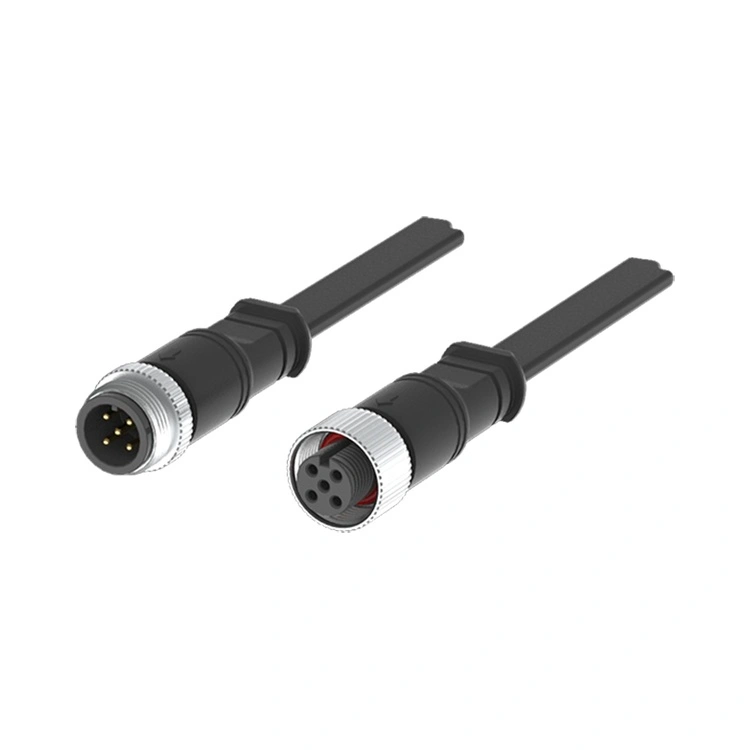

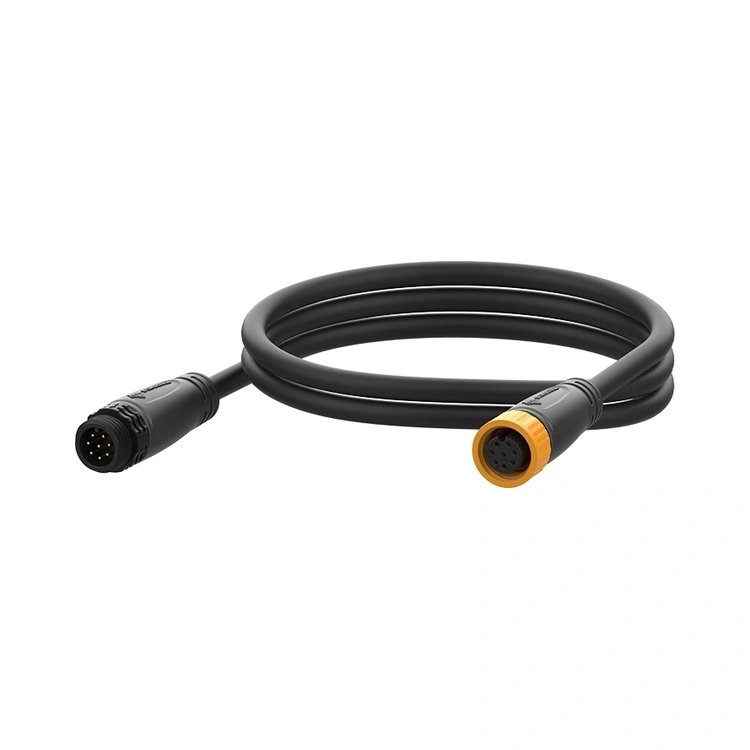

M16-sarjan LED-valoliitin on Reunionin erikoistunut liitäntä älykkäille LED-valaistusjärjestelmille – katuvaloista himmennysohjauksella arkkitehtoniseen valaistukseen, jossa on värinvaihtoominaisuuksia. Tässä kierteitetyssä pyöreässä liittimessä yhdistyy vankka 16 mm:n liitäntä ja IP67/IP68-tiiviste, mikä tekee siitä sopivan ulkoasennuksiin, joissa sekä virran että signaalin eheys ovat tärkeitä.
Saatavana 2-8-nastaisina kokoonpanoina, mukaan lukien avainhybridi 2+4-nastainen versio (2 tehonastaa + 4 signaalinastaa), M16-sarja tukee sekä suurvirran tehonsyöttöä (jopa 15A) että pienjännitteisiä ohjaussignaaleja (DALI, DMX, 0-10V himmennys tai RS-485) yhdessä kompaktissa liittimessä.
Kotelo on valmistettu korkean lämpötilan kestomuovista, jolla on erinomainen säänkestävyys, kun taas koskettimet on koneistettu messingistä selektiivisellä kullalla varmistaakseen alhaisen ja vakaan kosketusvastuksen. Reunion valmistaa M16-sarjaa vertikaalisesti integroidulla prosessilla – tarkkuustyöstyksestä ja ruiskuvalusta automatisoituun kokoonpanoon ja 100 % sähköiseen testaukseen.
Saatavana paneeli- ja kaapelikiinnitteisinä versioina juote- tai piirilevyliitännöillä, M16-sarja mukautuu erilaisiin valaisinmalleihin. Insinööreille, jotka suunnittelevat yhdistettyjä valaistusjärjestelmiä älykkäisiin kaupunkeihin, tunneleihin tai urheilustadioneihin, tämä liitin tarjoaa luotettavan, säänkestävän liitännän, joka vähentää kaapelien määrää ja yksinkertaistaa asennusta.
| Ominaisuus | Hyöty |
| IP67/IP68 Ympäristötiivistys | Kestää pölyä, sadetta ja tilapäistä upotusta – luotettava ulkovaloihin, tunnelivalaistukseen ja urheilustadioneihin. |
| Hybridi 2+4 Pin kokoonpano | Yhdistää 2 tehonastaa (10A) ja 4 signaalinastaa (3A) yhteen liittimeen – vähentää kaapelien määrää ja yksinkertaistaa valaisimen johdotusta. |
| Teholuokitus jopa 15A | Kestää suuritehoisia LED-kuormia – sopii katuvaloihin, valonheittimiin ja stadionin valaistukseen. |
| Signaaliystävällinen muotoilu | Erilliset teho- ja signaalikoskettimet estävät häiriöitä |

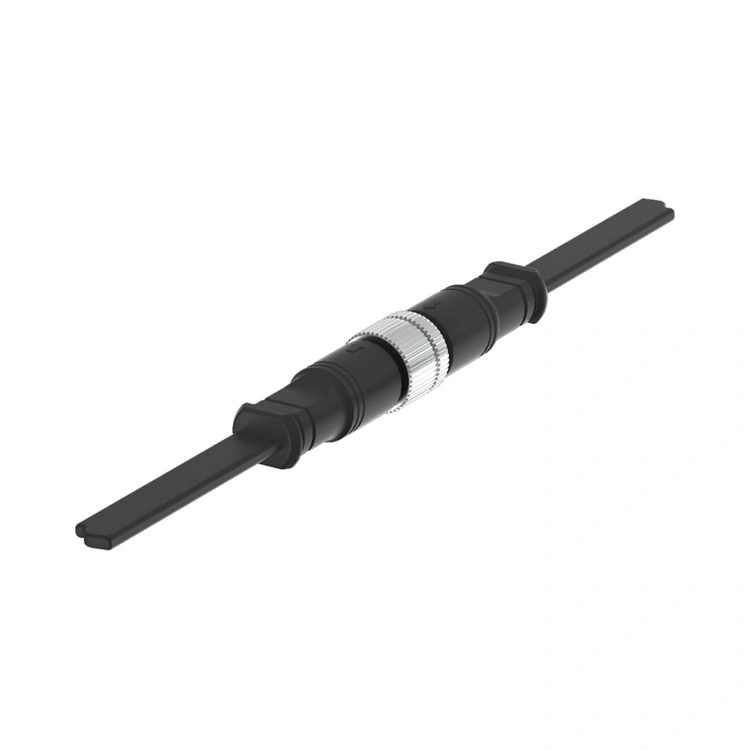

| Kierteinen lukitusmekanismi | Tärinää kestävä paritus – estää löystymisen tuulesta, liikenteen tärinästä ja lämpöpyöräilystä. |
| Kullatut messinkikoskettimet | Matala kosketusresistanssi (≤3mΩ) ja korroosiosuojaus – ylläpitää tasaisen LED-ohjaimen ja ohjaussignaalin suorituskyvyn. |
| -40°C - +105°C Käyttö | Laaja lämpötila-alue kattaa äärimmäiset ulkoolosuhteet – arktisista talvista aavikkokesään. |
| Moninastavaihtoehdot (2-8 nastaa) | Tukee yksinkertaisia vain tehoa käyttäviä valaisimia ja monimutkaisia monikanavaisia väriä vaihtavia valaisimia. |
| Parametri | 2-nastainen | 3-nastainen | 4-nastainen | 5-nastainen | 6-nastainen | 7-nastainen | 8-nastainen | 2+4-nastainen |
| Jännitteen luokitus | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 250V+50V |
| Nykyinen luokitus | 15A | 15A | 10A | 10A | 5A | 5A | 5A | 10A+3A |
| Johdon osa | 0,75-1,5 mm² | 0,75-1,5 mm² | 0,5-1,0 mm² | 0,5-1,0 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 1,5/0,5 mm² |
Käyttölämpötila:-40°C ~ +105°C
Suojausluokitus:IP67 / IP68 (paritettu)
Kotelon materiaali:Korkean lämpötilan kestomuovi
Yhteysmateriaali:Kullattu kupariseos
Kosketusvastus:≤3mΩ
Parittelusyklit:≥ 500
Syttyvyysluokitus:UL 94 V-0
Kaikki materiaalit ovat RoHS-yhteensopivia
Älykäs katuvalaistus– Keskitetyt himmennys- ja valvontajärjestelmät DALI- tai 0-10V-ohjauksella.
Tunnelin valaistus– Tehokkaat valaisimet himmennyksellä ja vikailmoituksella.
Arkkitehtuuri- ja julkisivuvalaistus– RGB- ja viritettävä-valkoiset järjestelmät, jotka vaativat DMX-ohjauksen.
Stadionin ja urheilun valaistus– Tehokkaat valonheittimet, joissa on paikan päällä oleva himmennys ja ohjaus.
Teollinen High-Bay -valaistus– Varasto- ja tehdasvalaistus liiketunnistimella ja päivänvalokorjuulla.
Meri- ja offshore-valaistus– Korroosionkestävät kalusteet laivoille ja offshore-lautoille.
Aurinkovoimalla toimiva valaistus– Off-grid-järjestelmät, joissa on akunhallinta ja himmennys.
Singaporen maaliikenneviranomainen päivitti 25 000 katuvaloa älykkäiksi LED-valaisimille, joissa on keskitetty himmennys ja vikailmoitus DALI-protokollan kautta. Projekti vaati liittimiä, jotka pystyivät kuljettamaan sekä teho- että DALI-ohjaussignaaleja yhdessä kaapelissa, mikä vähentää asennuksen monimutkaisuutta ja kaapelikustannuksia. Reunion toimitti M16-sarjan 2+4-hybridikokoonpanolla (2 virtanastaa LED-ohjaimelle, 4 signaalinastaa DALI:lle), IP67-tiivisteen ja esiasennetut PUR-kaapelisarjat.Yli 25 000 liitintä toimitettiin koko projektin ajan. Kahden vuoden toiminnan jälkeen Singaporen trooppisessa ilmastossa (korkea kosteus, rankkasade), projekti raportoiliittimen epäonnistumisprosentti 0,01 %. Asiakas tunnusti 2+4-hybridirakenteen mahdollistavan yhden kaapelin asennuksen, mikä lyhensi johdotusaikaa 35 % verrattuna aikaisempiin erillisiin teho-/signaaliasennuksiin.
| Sertifiointi | Laajuus |
| ISO 9001:2015 | Laadunhallinta – suunnittelu, tuotanto ja huoltopalvelu. |
| ISO 14001:2015 | Ympäristönhallinta – todistettu jätteen vähentäminen ja kestävät käytännöt. |
| ISO 13485:2016 | Lääketieteellisten laitteiden laadunhallinta – koskee M16:ta, jota käytetään diagnostisissa tai valvontalaitteissa. |
| UL tunnustettu | Komponenttitason turvallisuussertifikaatti Pohjois-Amerikan markkinoille. |
| RoHS | Vaarallisten aineiden rajoitus – EU-direktiivin mukainen. |
Reunionin M16 LED-liittimien tuotantolinja toimii tiukan prosessivalvonnan alaisena. IP67-tiivistys varmistetaan jokaisessa tuotantoerässä todellisella upotustestillä. Testauspöytäkirjat, materiaalitodistukset ja tarkastusraportit säilytetään jokaisesta erästä, mikä tukee laaduntarkastuksiasi ja asiakasdokumentaatiovaatimuksiasi.
2+4-hybridikokoonpano on erityisen arvokasälykkäät LED-valaistusjärjestelmät joissa tarvitaan sekä teho- että ohjaussignaaleja:
2 virtanastaa tuottaa suurta virtaa (10A) 250 V:lla LED-ohjaimelle.
4 signaalinastaa kuljettaa pienjännitteisiä ohjaussignaaleja (esim. DALI, DMX, 0-10V himmennys tai RS-485 data).
Yhdistämällä molemmat samaan liittimeen poistat erillisten virta- ja signaalikaapeleiden tarpeen – vähentää asennusaikaa, kaapelikustannuksia ja paneelitilaa. Tämä on erityisen arvokasta älykkäässä katuvalaistuksessa, jossa valaisimet ovat usein kaukana toisistaan ja yhden hybridikaapelin käyttäminen on huomattavasti kustannustehokkaampaa kuin erillisten virta- ja ohjauskaapeleiden käyttäminen.
Kyllä – 2+4-hybridikokoonpano tarjoaa4 itsenäistä signaalikosketinta, mikä mahdollistaa useiden protokollien kuljettamisen samassa liittimessä. Esimerkiksi:
DALI vaatii 2 johtoa (data + maa).
DMX(RS-485) vaatii 3 johtoa (data+, data-, maadoitus).
0-10V himmennys vaatii 2 johtoa (himmeä + maadoitus).
4 signaalinastalla voisit tukea DALI:ta (2 nastaa) + yksi lisäohjauskanava tai täysi DMX-toteutus (3 nastaa) + yksi vara. Suosittelemme 5-, 6- tai 8-nastaisten kokoonpanojen käyttöä sovelluksissa, jotka vaativat enemmän signaalilinjoja (esim. viritettävä valkoinen + RGB-värinsäätö). Suunnittelutiimimme voi auttaa sinua valitsemaan optimaalisen nastakokoonpanon tiettyjä protokollavaatimuksia varten.
IP67/IP68-tiivistyksen saavuttamiseksi ja ylläpitämiseksi LED-ulkoasennuksissa Reunion suosittelee:
Vastausmomentti– Kiristä kytkinmutteria käsin, kunnes O-rengas koskettaa paneelin pintaa, ja kiristä sitten lisävääntöä0,6-0,8 Nmkäyttämällä momenttiavainta. Älä ylitä 1,0 Nm.
O-renkaan tarkastus– Vaihda O-rengas, jos muodonmuutoksia, halkeamia tai kovettumista näkyy.
Vaihtoaikataulu– LED-ulkoasennuksissa (päivittäinen lämpökierto, UV-altistus, sade) O-renkaat vaihdetaan 2-3 vuoden välein osana ennaltaehkäisevää huoltoa.
Kaapelin taivutussäde– Säilytä vähintään taivutussäde5× kaapelin halkaisija liittimen sisääntulossa kaapelin tiivisteen rasituksen estämiseksi.
Kaapelin suunta– Ulkoasennuksissa suuntaa kaapelin ulostulo alaspäin, jotta vesi ei pääse kerääntymään tiivisteen liitännän lähelle.
Puhdistus– Puhdista liittimen ulkopinnat miedolla pesuaineella ja vedellä ennen liittämistä uudelleen, jotta tiiviste ei vahingoittuisi.
