Lääketieteellisen kaapelin kokoonpano

Tuote HAKIJA

Endoskopia:

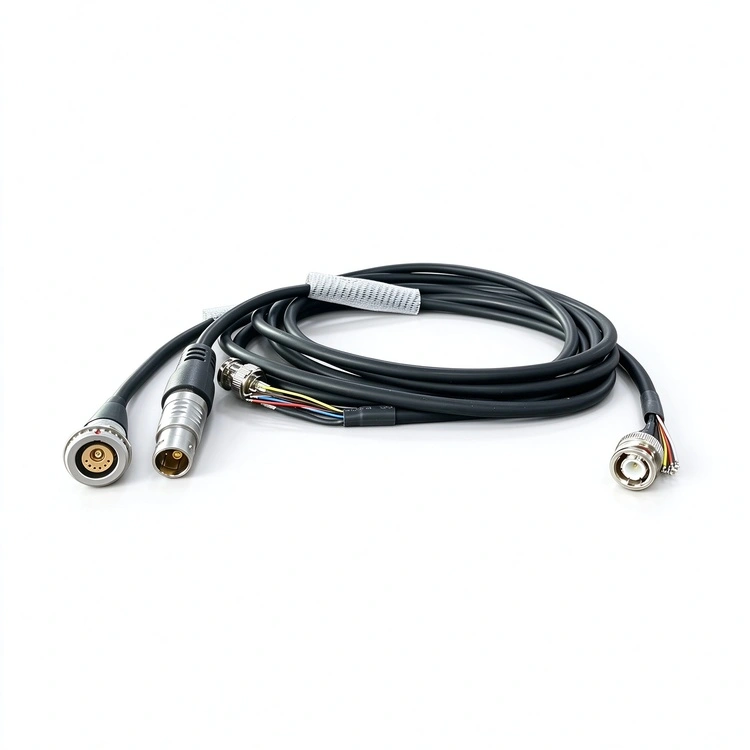

Medical Endoscope Cable Assembly on Reunionin erikoistunut liitäntäratkaisu endoskooppiseen kuvantamiseen ja kirurgiseen instrumentointiin, joka on suunniteltu täyttämään minimaalisesti invasiivisten toimenpiteiden tiukat vaatimukset. Tässä kaapelikokoonpanossa yhdistyvät erittäin joustavat, nopeat johtimet lääketieteellisiin liittimiin ja ylimuovaukseen luoden luotettavan ja kestävän rajapinnan endoskoopin kamerapään ja kuvankäsittelyjärjestelmän välille.

Kaapelirakenteessa on suurisäikeisiä johtimia, joissa on tarkka impedanssin säätö signaalin eheyden ylläpitämiseksi teräväpiirtovideolähetyksessä (4K ja enemmän), kun taas ulkovaippa on valmistettu bioyhteensopivista, steriloitavista materiaaleista. Kokoonpanossa on integroidut vedonpoisto- ja taivutusta rajoittavat elementit, jotka suojaavat kaapelin herkkiä sisärakenteita toistuvien käsittely- ja sterilointijaksojen aikana.

Ensisijaiset sovelluskentät

GI-endoskooppi – gastroskoopit, kolonoskoopit ja duodenoskoopit.

Artroskopia – nivelten visualisointi ortopedisiin leikkauksiin.

Laparoskopia – Vatsan ja lantion diagnostiset ja kirurgiset toimenpiteet.

ENT endoskopia – Poskiontelon ja kurkunpään visualisointi.

Urologia – Kystoskopia ja ureteroskopia.

Neuroendoskopia – Aivojen ja kammioiden visualisointi.

Eläinlääketieteellinen endoskopia – Diagnostinen ja kirurginen endoskopia eläinlääketieteessä.

Radiotaajuinen plasmakirurgiajärjestelmä:

Suurennamme suurjännitenastojen ja pienjännitenastojen välistä etäisyyttä, lisäämme väliseiniä ja erottelemme suurjännitenastat pienjännitenastoista väliseinillä vastaamaan asiakkaan 2000 V korkeajännitteen vaatimuksia.

Ottaen huomioon kulutustarvikkeiden kokonaiskustannukset, käytämme muovisia liittimiä. Pistorasian kuori on valmistettu korkeaa huoltoa vaativasta virtalähteestä, eriste on valmistettu PEEK:stä, pistorasian reiät on valmistettu 12u kultapalkkikuparipinnoitteesta, mikä täyttää asiakkaan vaatimuksen 10 000 käyttöiän koko koneelta. Pistoke on valmistettu normaaleista materiaaleista ja nastat on päällystetty 1u:n paksuisella kullalla. Kustannukset ovat riittävän alhaiset kertakäyttötarpeen täyttämiseksi.

Ensisijaiset sovelluskentät

Rytmihäiriöt, kasvaimet, gynekologia ja synnytys

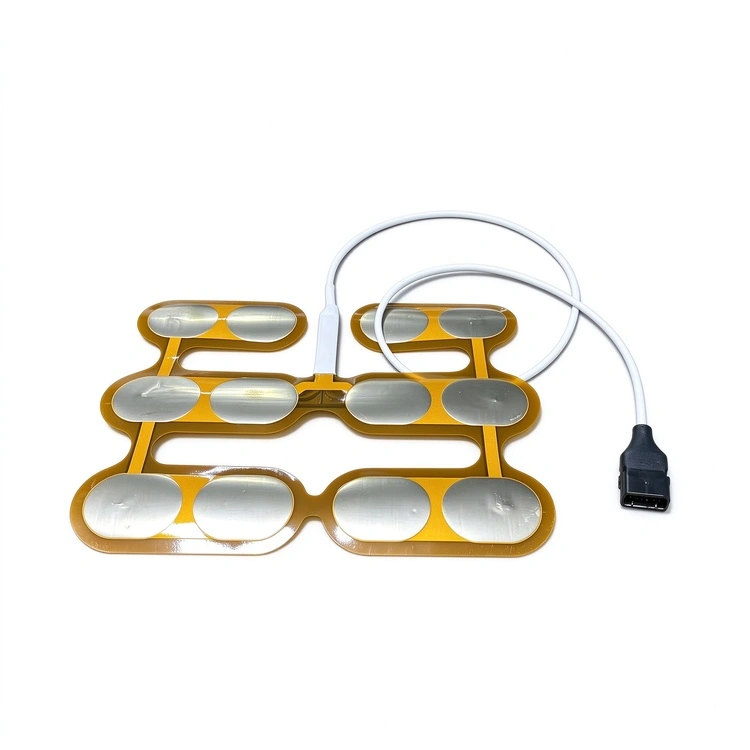

Kertakäyttöinen lääketieteellinen kaapelikokoonpano：

Kertakäyttöisissä lääkinnällisissä laitteissa kertakäyttöinen lääketieteellinen kaapelikokoonpano ei ole hyödyke – se on kriittinen potilasturvallisuuden liitäntä. Reunion ei tee vain liittimiä. Keskitymme myös kertakäyttöisten lääketieteellisten kaapelien suunnitteluun ja tuotantoon – suunniteltu kertakäyttöistä EKG:tä, SpO₂-, radiotaajuista ablaatiokirurgiaa ja potilaan seurantaa varten, validoitu bioyhteensopivuus ja 100 % sähkötestaus yksikköä kohti.

Ensisijaiset sovelluskentät

Otolaryngologia - pään ja kaulan kirurgia, urheilulääketiede + nivelleikkaus, ortopedia + selkärangan kirurgia, kasvoleuan kirurgia

Sertifikaatit ja laadunvarmistus

Usein kysytyt kysymykset (FAQ)

Kuinka Reunion varmistaa 4K-videosignaalin eheyden joustavissa kaapelikokoonpanoissa?

4K-videon lähetys vaatii tarkan impedanssisäädön ja suojauksen. Reunion saavuttaa tämän seuraavilla tavoilla:

Ohjattu impedanssi – Ylläpidämme 75 Ω (yksipää) tai 100 Ω (differentiaali) impedanssia huolellisen johdingeometrian ja dielektrisen valinnan avulla.

Monikerroksinen suojaus – Folio + punossuojaus tarjoaa >95 % peiton estääkseen signaalin heikkenemisen EMI:stä.

Differentiaaliparirakenne – Differentiaalista lähetystä vaativille 4K-signaaleille käytämme kierrettyä parirakennetta, jossa on kontrolloitu pituussovitus.

100 % TDR-testaus – Jokainen kokoonpano testataan impedanssin yhtenäisyyden ja signaalin eheyden suhteen.

Kaapelikokoonpanomme on suunniteltu täyttämään lääketieteellisten kamerajärjestelmien OEM-valmistajien määrittämät HD- ja 4K-signaalivaatimukset.

Mikä on mukautetun lääketieteellisen kaapelikokoonpanon tyypillinen toimitusaika, ja mikä vähimmäistilaus on voimassa?

Prototyyppinäytteet – 10–15 päivää (1–10 kokoonpanoa).

Pilottituotanto – 17-20 päivää (50-100 kokoonpanoa).

Tuotantotilaukset – 25-30 viikkoa (100+ kokoonpanoa).

Mukautettujen kaapelikokoonpanojen vähimmäistilaus on tyypillisesti 10 kappaletta vakiorakenteissa (vakiovaippamateriaali, vakioliittimet). Monimutkaisissa kokoonpanoissa, joissa on mukautettuja liitintyökaluja tai erikoismateriaaleja, vähimmäistilaus voi olla suurempi; Suosittelemme keskustelemaan vaatimuksistasi suunnittelutiimimme kanssa kustannusten ja toimitusajan optimoimiseksi.
