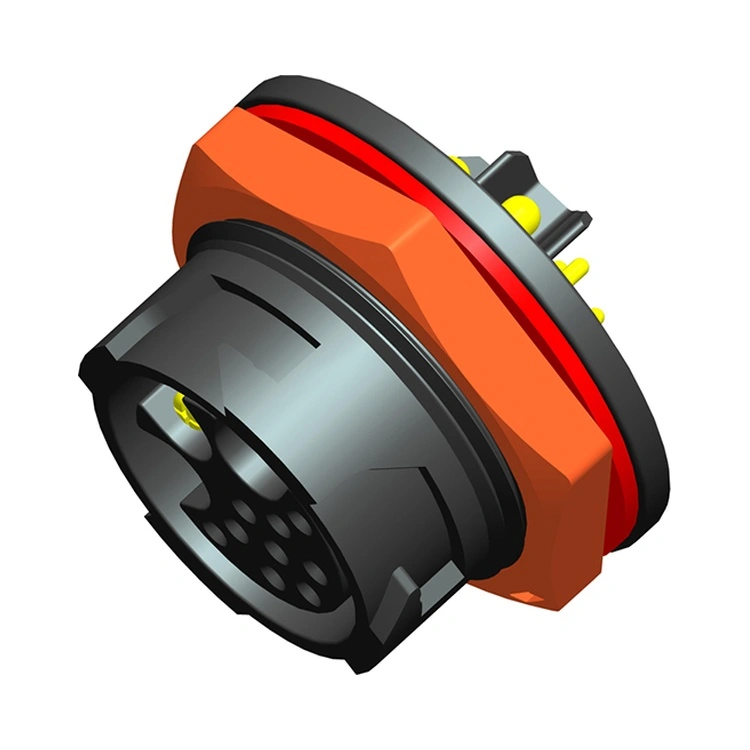

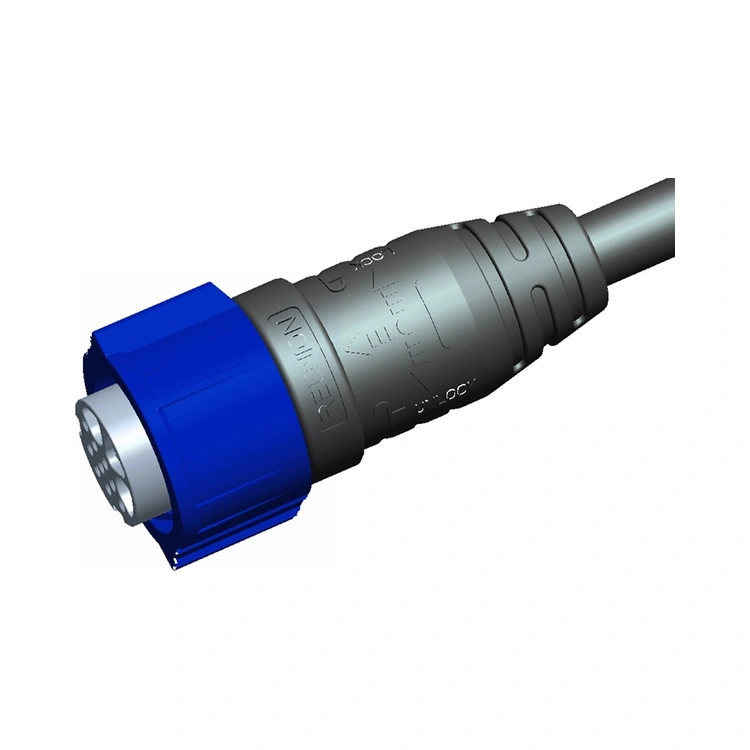

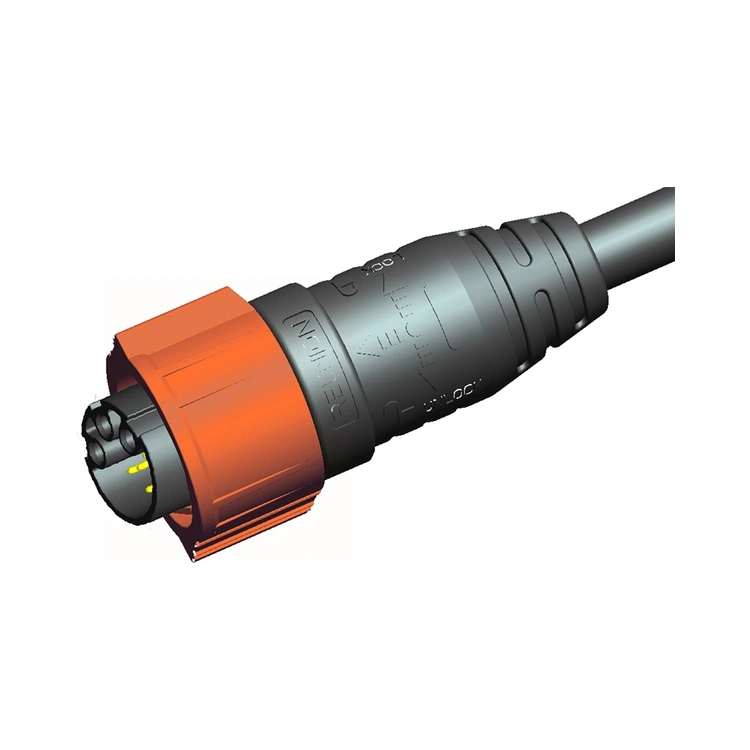

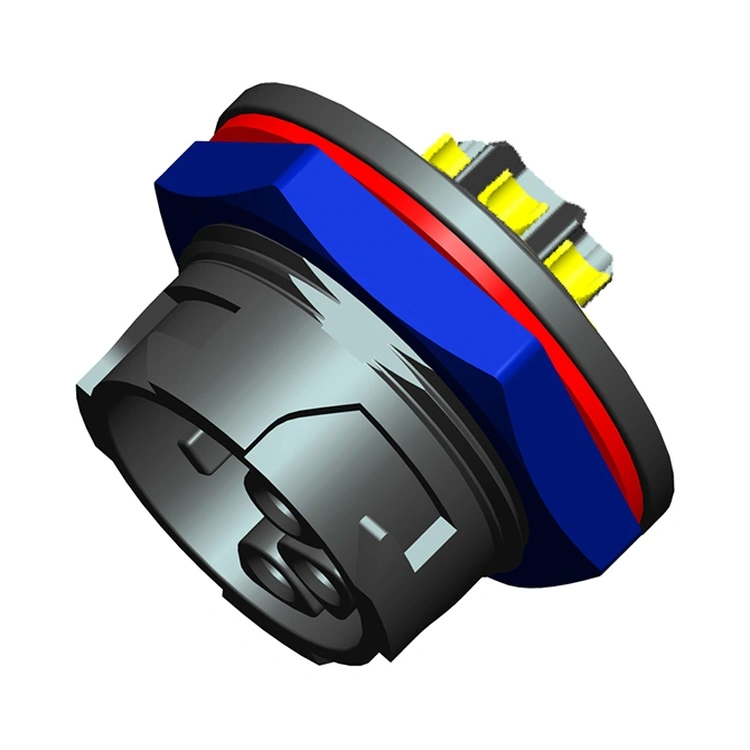

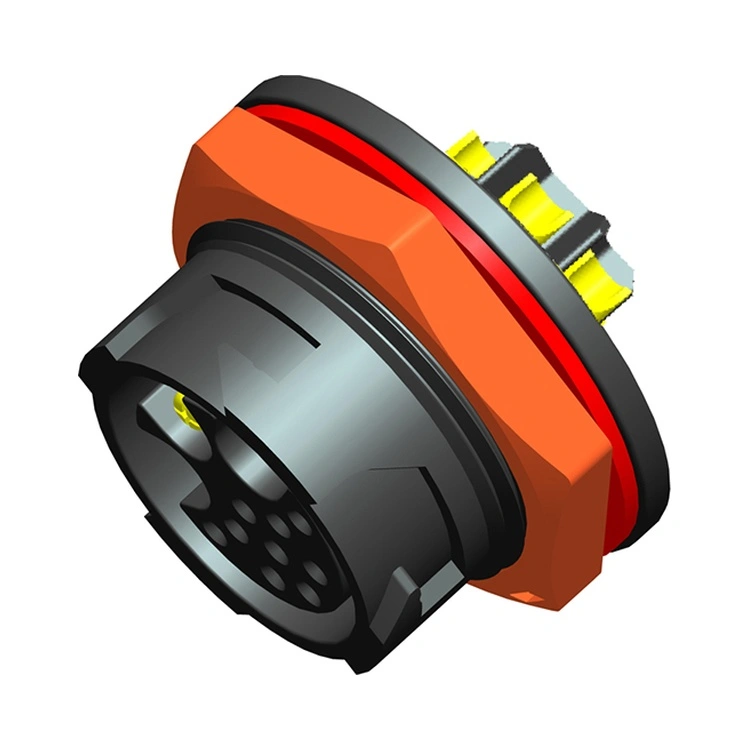

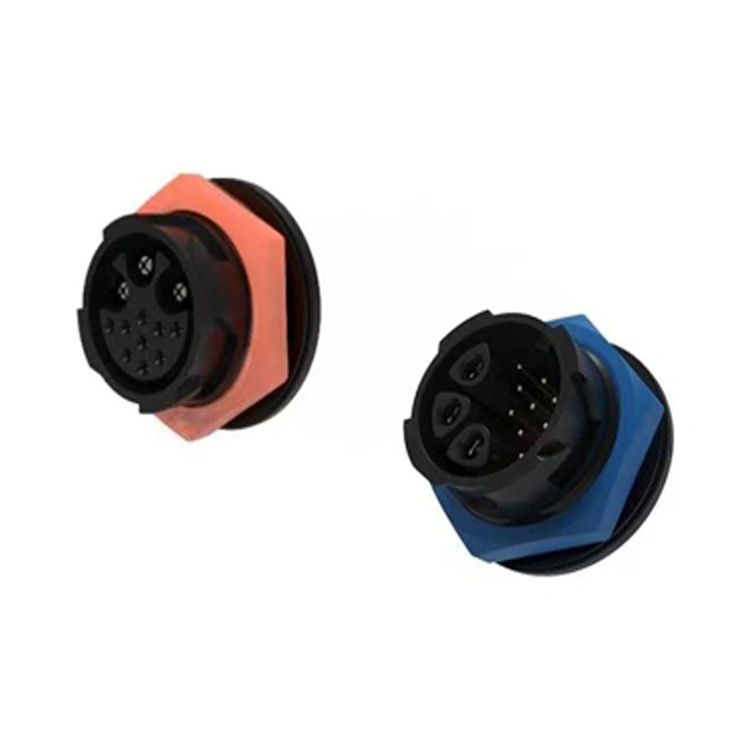

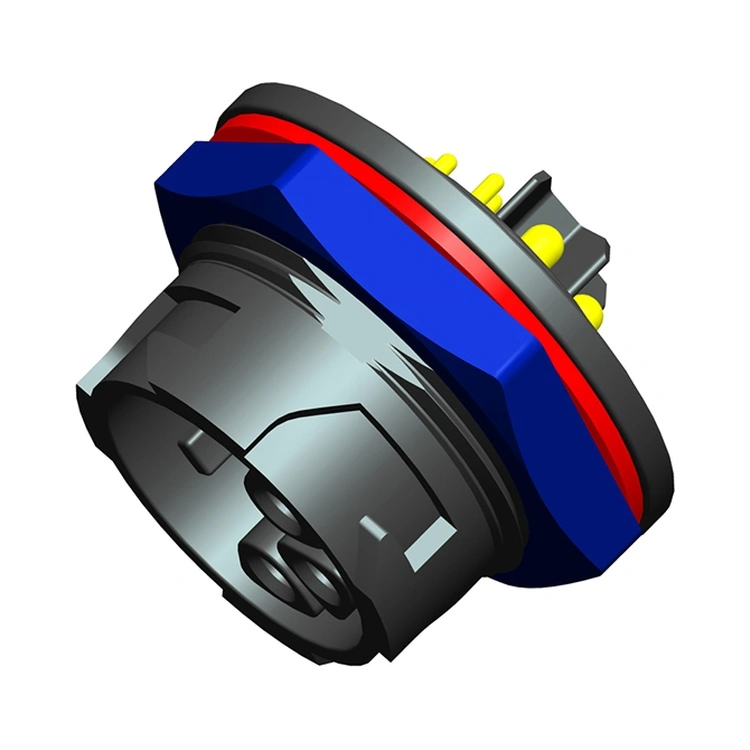

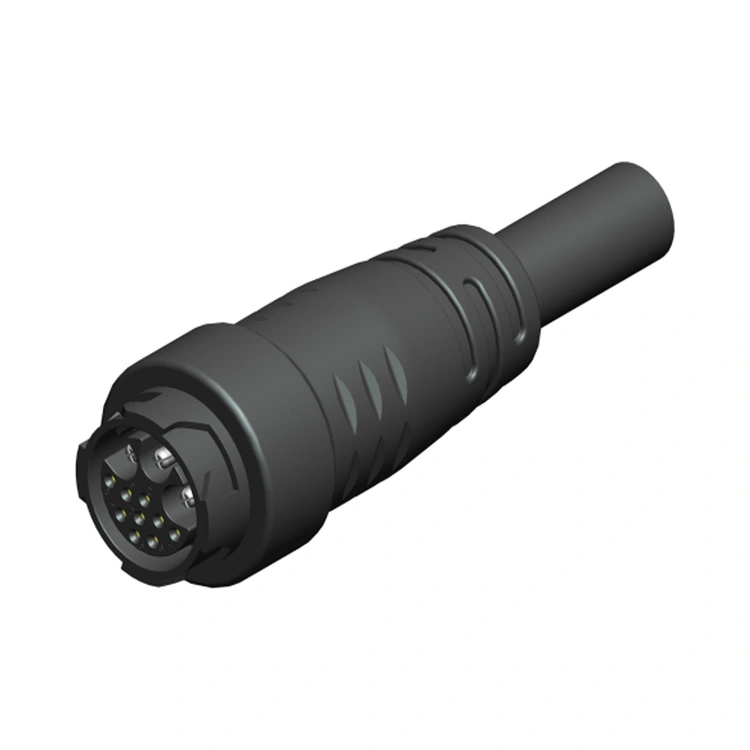

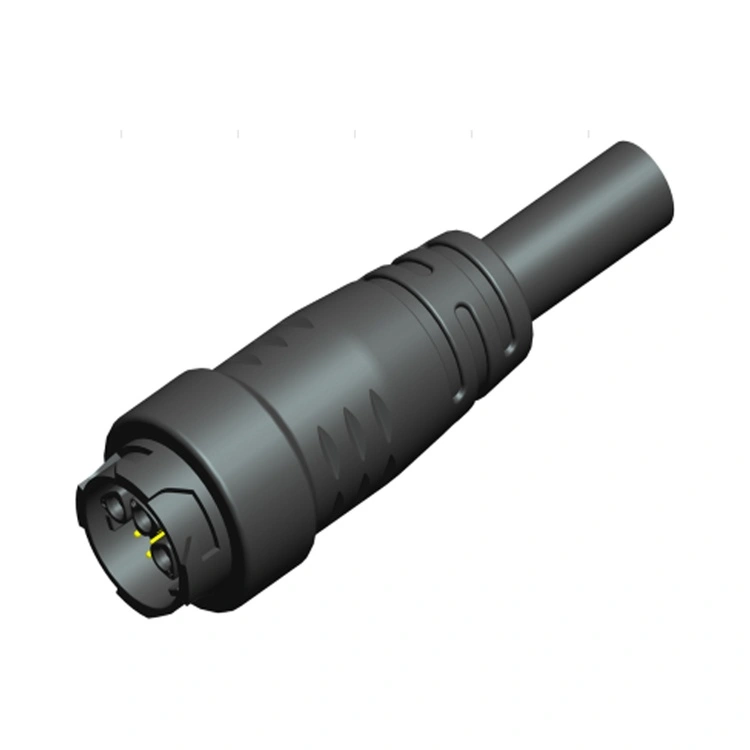

X-sarjan teho- ja signaalihybridiliitin on Reunionin innovatiivinen liitäntäratkaisu, joka yhdistää tehonsiirron ja signaalinsiirron yhdessä tilaa säästävässä kotelossa. Tämä liitin vastaa laitevalmistajien kasvavaan tarpeeseen vähentää paneelitilaa, kaapeleiden määrää ja asennuksen monimutkaisuutta integroimalla useita liitäntätyyppejä yhteen liitäntään.
Virtakytkimet on suunniteltu turvallisiin, pieniresistanssisiin liitäntöihin, kun taas signaalikoskettimet on suojattu ja sijoitettu ylikuulumisen minimoimiseksi. Reunion valmistaa X-sarjaa vertikaalisesti integroidulla prosessilla – tarkkuustyöstyksestä ja ruiskuvalusta automatisoituun kokoonpanoon ja 100 % sähköiseen testaukseen. Kehittyneitä teollisuuslaitteita, akkuja, energiaa, ebikeä, LEDiä tai robotiikkaa suunnitteleville insinööreille tämä liitin tarjoaa luotettavan ja tehokkaan ratkaisun, joka yksinkertaistaa johdotusta ja pienentää järjestelmän kokonaisjalanjälkeä.
| Ominaisuus | Hyöty |
| Virta ja signaali yhdessä liittimessä | Yhdistää virransyötön (jopa 30A) ja signaalinsiirron samassa liitännässä – vähentää paneelitilaa ja kaapelien määrää. |
| Nopea pyörimislukkojärjestelmä | Nopea, yhdellä kädellä tapahtuva yhdistäminen äänimerkillä - lyhentää asennus- ja huoltoaikaa. |
| IP67 ympäristötiivistys | Pölytiivis ja suojattu tilapäiseltä upotukselta – luotettava teollisuus- ja ulkokäyttöön. |
| Useita tehosignaalikokoonpanoja | 1X-sarja: 2+4 nastaa 3X-sarja: 3+9 nastaa -sopeutuu erilaisiin teho- ja signaalivaatimuksiin. |
| Muovinen kotelo | Nailonmateriaali - UL94-V0, korroosionkestävä, kulutusta kestävä |
| Kullatut kontaktit | Alhainen kosketuskestävyys ja korroosiosuoja – ylläpitää suorituskykyä satojen kytkentäjaksojen ajan. |
| -40°C - +105°C Käyttö | Laaja lämpötila-alue kattaa äärimmäiset teollisuus- ja ulkoolosuhteet. |
| Parametri | Erittely |
| Yhteystiedot | 3 tehoa + 9 signaalia |
| Virtakontaktivirta | Jopa 30A kontaktia kohti |
| Tehojännite | Jopa 300 V AC/DC |
| Signaalikontaktivirta | Jopa 5A kontaktia kohti |
| Signaalijännite | Jopa 30V DC |
| Kosketusvastus | ≤5mΩ |
| Eristysvastus | ≥2000MΩ |
| Dielektrinen kestävyys | 1500 V AC 1 minuutin ajan |
| Parittelusyklit | ≥1 000 kertaa |
| Käyttölämpötila | -40°C ~ +105°C |
| Suojausluokitus | IP67 (paritettu kunto) |
| Asunnon materiaali | PA6+GF musta väri |
| Yhteysmateriaali | C54400 & C3602 kullattu ja pinnoitus |

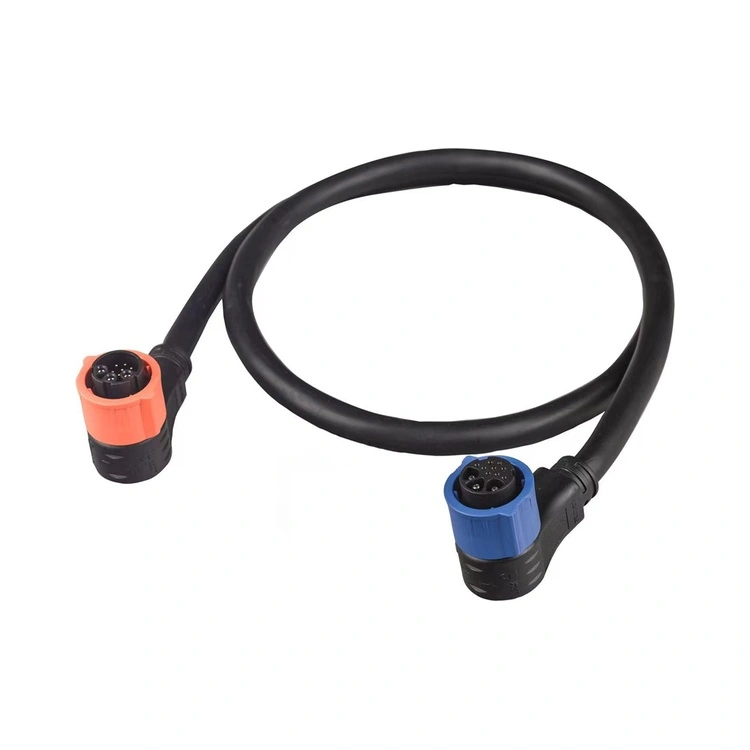

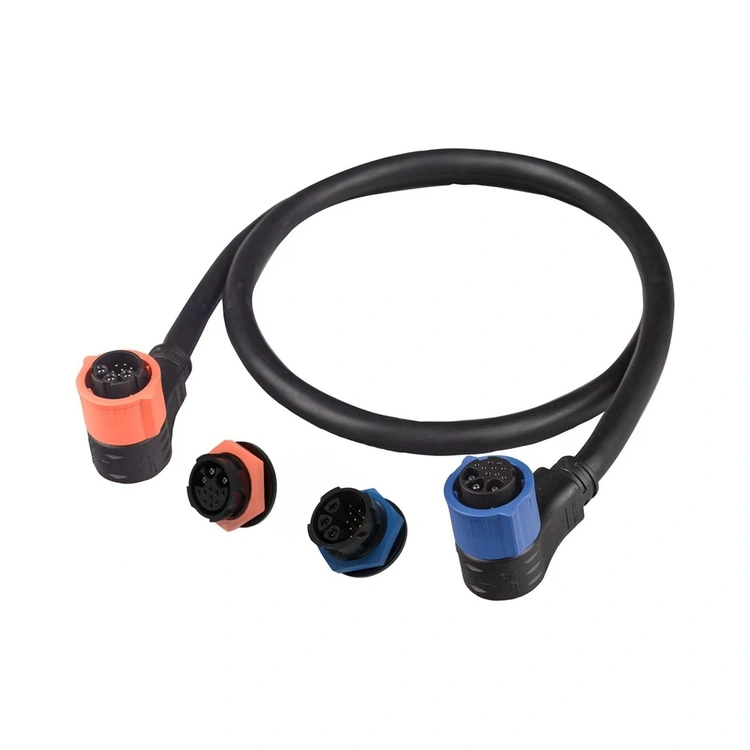

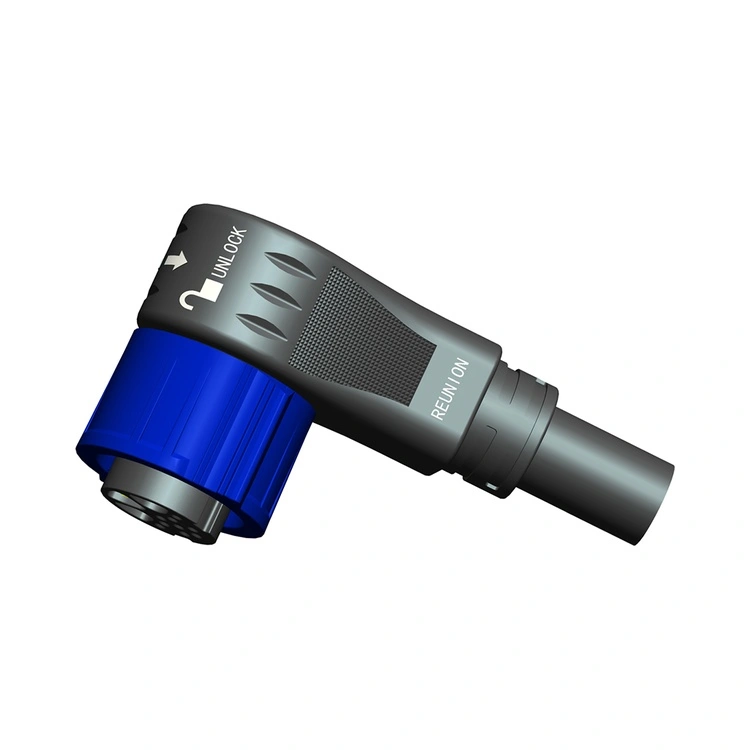

| Kaapelin ulostulo | Suora tai suorakulmainen |
| Aspekti | Reunion X-sarjan hybridi | Erilliset virta- ja signaaliliittimet | Ensiluokkaiset eurooppalaiset hybridiliitinmerkit |
| Paneelitila | Tarvitaan yksi paneelin katkaisu | Tarvitaan kaksi paneelin aukkoa | Yksi paneelin leikkaus |
| Kaapelimäärä | Tarvitaan yksi kaapeli | Kaksi kaapelia tarvitaan | Yksi kaapeli |
| Hinta | Volyymiystävällinen hinnoittelu | Pienemmät komponenttikustannukset, korkeammat asennuskustannukset | 3-4x korkeampi |
| Asennusaika | Pienempi (yksi liitin) | Laajennettu (kaksi liitintä) | Vähennetty |
| IP67 Tiivistys | Vakio | Muuttuva | Vakio |
| Yhteystiedot | Useita vaihtoehtoja – kattava | Muokattava | Rajoitettu valikoima |
| Teholuokitus | Jopa 30A | Samanlaisia | Samanlaisia |
| 100 % sähkötestaus | Jokainen yksikkö | Näytepohjainen | Näytepohjainen |
| Jäljitettävyys | ERP jäljitettävissä | Muuttuva | Kyllä |
| Toimitusaika | 12-15 päivää | 4-8 viikkoa | 4-8 viikkoa |
| Räätälöinti | Matala MOQ | Muuttuva | Korkea MOQ |
Reunionin etu: Saat integroidun tehosignaalin liitettävyyden, pienemmän paneelitilan tarpeen ja yksinkertaistetun kaapelinhallinnan – kaikki kustannustehokkaalla hinnalla ilman eurooppalaisten merkkien huippukustannuksia.
| Sertifiointi | Laajuus |
| ISO 9001:2015 | Laadunhallinta – suunnittelu, tuotanto ja huoltopalvelu. |
| ISO 14001:2015 | Ympäristönhallinta – todistettu jätteen vähentäminen ja kestävät käytännöt. |
| ISO 13485:2016 | Lääketieteellisten laitteiden laadunhallinta – koskee X-sarjaa, jota käytetään diagnostisissa tai valvontalaitteissa. |
| UL tunnustettu | Komponenttitason turvallisuussertifikaatti Pohjois-Amerikan markkinoille. |
| RoHS | Vaarallisten aineiden rajoitus – EU-direktiivin mukainen. |
Reunionin X-sarjan tuotantolinja toimii tiukan prosessivalvonnan alaisena. IP67-tiivistys varmistetaan jokaisessa tuotantoerässä todellisella upotustestillä. Testauspöytäkirjat, materiaalitodistukset ja tarkastusraportit säilytetään jokaisesta erästä.
Ensisijainen etu ontilan ja kaapelin tehokkuutta. Hybridiliitin:
Vähentää paneelien leikkauksia– Yksi liitin vs. kaksi tai kolme erillistä liitintä.
Vähentää kaapelien määrää– Yksi kaapelikokoonpano vs. useita kaapeleita.
Yksinkertaistaa asennusta– Yksi paritusoperaatio vs. useita operaatioita.
Vähentää mahdollisia vikakohtia– Vähemmän yhteyksiä tarkoittaa vähemmän vikakohtia.
Parantaa kaapelin hallintaa– Yksi kaapeli on helpompi reitittää ja kiinnittää.
Laitteissa, joissa on rajoitettu paneelitila – kuten lääketieteelliset laitteet, robotiikka tai kompaktit teollisuusohjaimet – hybridiliitin on usein välttämätön.
Reunion suosittelee seuraavia asennuskäytäntöjä:
Parittelu– Paina lujasti, kunnes kuuluva naksahdus vahvistaa lukituksen.
O-renkaan tarkastus– Vaihda O-rengas, jos muodonmuutoksia, halkeamia tai kovettumista näkyy.
Kaapelin taivutussäde– Säilytä minimi5× kaapelin halkaisija liittimen sisääntulossa.
Suuntautuminen– Suuntaa kaapelin ulostulo alaspäin ulko-/pesuasennuksia varten.
