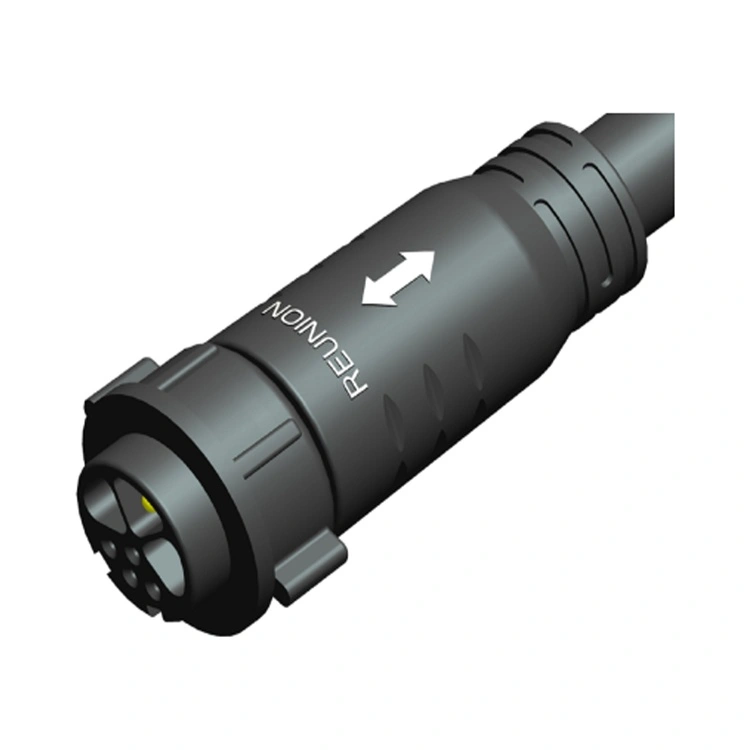

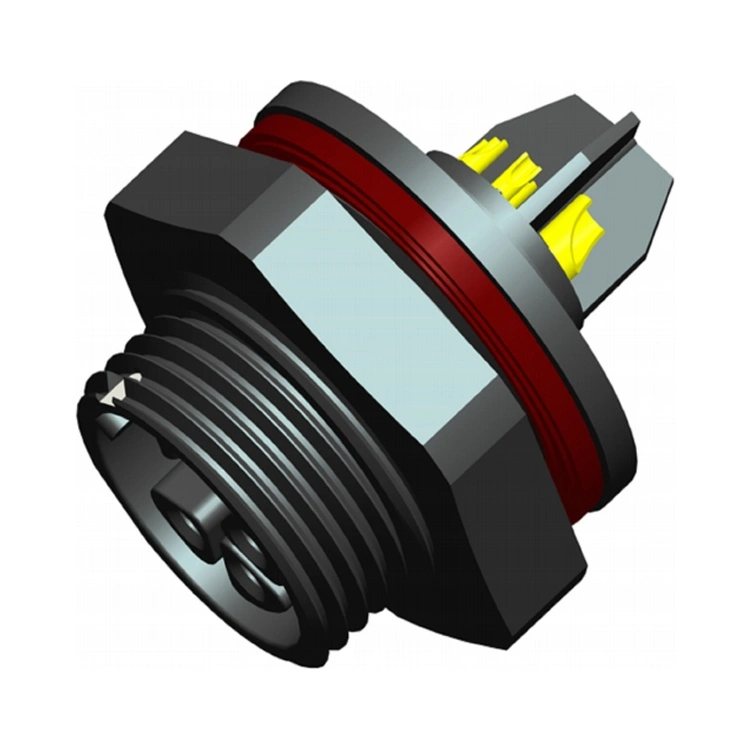

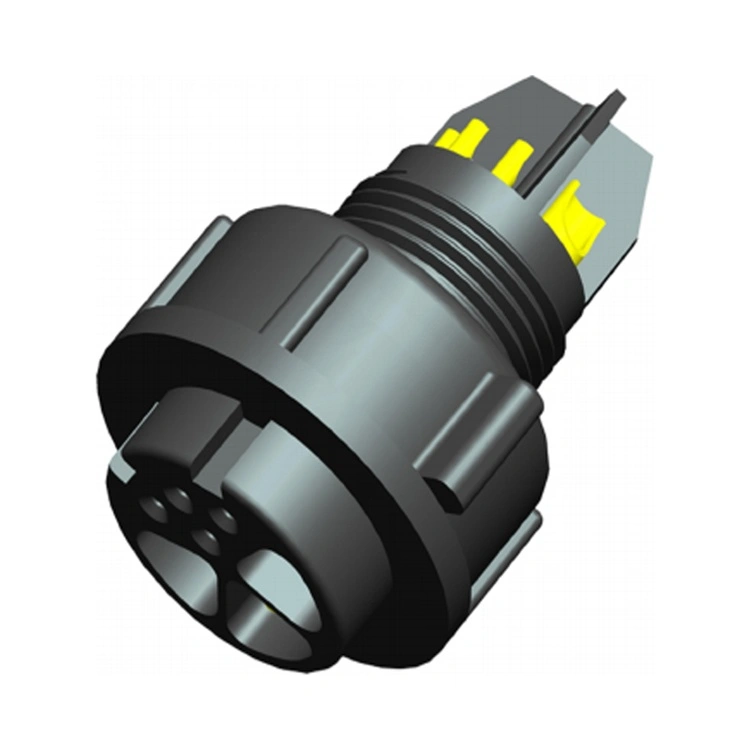

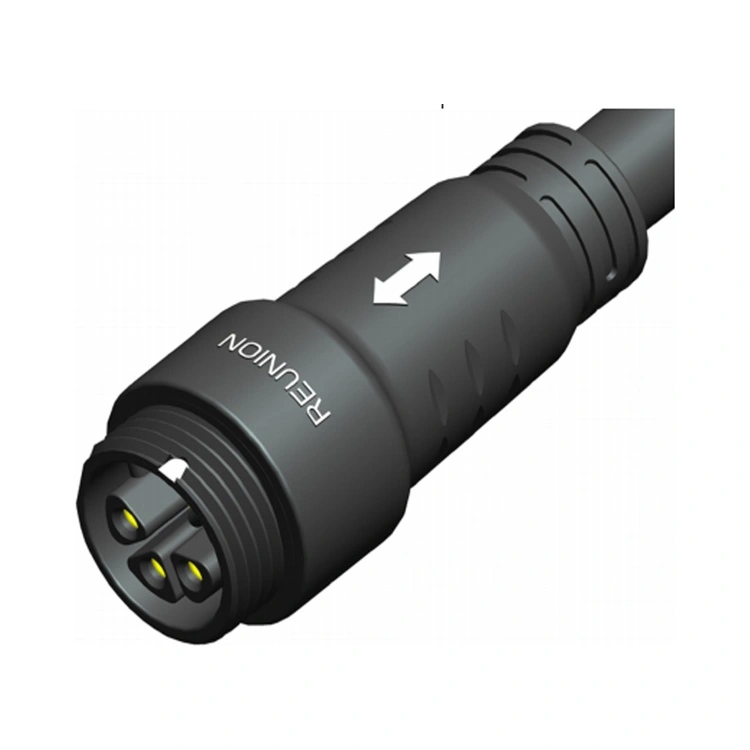

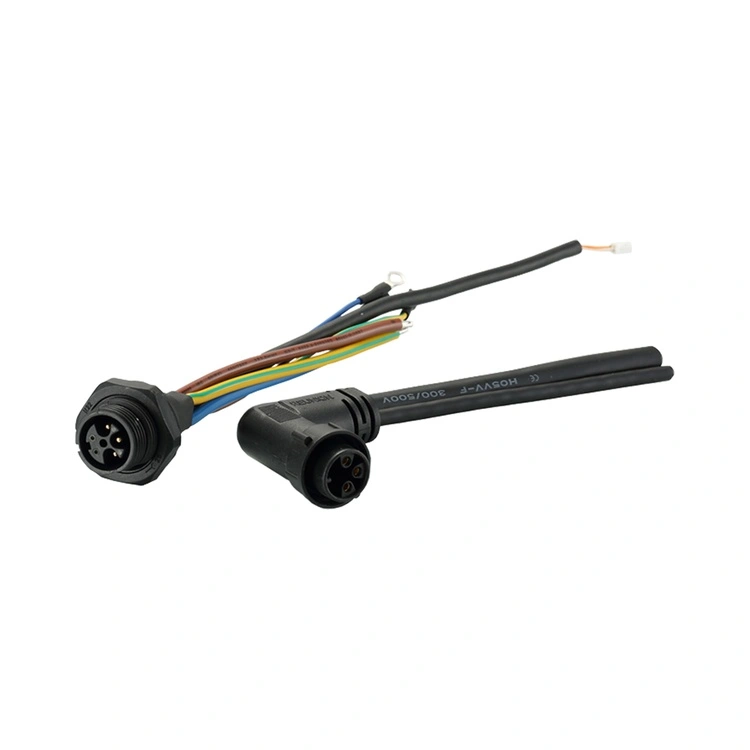

M-sarjan teho- ja signaalihybridiliitin on Reunionin integroitu liitäntäratkaisu sovelluksiin, jotka vaativat sekä tehon että tiedonsiirron yhdessä, kompaktissa kotelossa. Tässä liittimessä yhdistyvät M-sarjan kestävä ympäristötiiviys ja kierteitetty lukitusmekanismi hybriditehosignaalin kosketinkonfiguraatioihin, mikä eliminoi erillisten teho- ja signaalikaapeleiden tarpeen.
Tehokoskettimet on suunniteltu turvallisiin, pieniresistanssisiin liitäntöihin 14 AWG asti, kun taas signaalikoskettimet on suojattu ja sijoitettu ylikuulumisen minimoimiseksi. Reunion valmistaa M-sarjaa vertikaalisesti integroidulla prosessilla – tarkkuustyöstyksestä automatisoituun kokoonpanoon ja 100 % sähköiseen testaukseen. Kompakteja teollisuuslaitteita, robotiikkaa tai automatisoituja järjestelmiä suunnitteleville insinööreille tämä liitin tarjoaa luotettavan ja tehokkaan ratkaisun, joka vähentää johdotuksen monimutkaisuutta ja paneelitilan tarvetta.
| Ominaisuus | Hyöty |
| Virta ja signaali yhdessä liittimessä | Yhdistää virransyötön (jopa 22A) ja signaalinsiirron samaan liitäntöihin – vähentää paneelitilaa, kaapelien määrää ja asennusaikaa. |
| IP67 ympäristötiivistys | Pölytiivis ja suojattu tilapäiseltä upotukselta – luotettava teollisuus-, pesu- ja ulkokäyttöön. |
| Kierteinen lukitusmekanismi | Tärinää kestävä liitäntä – estää tahattoman irtoamisen voimakkaassa tärinäkäytössä. |
| Useita tehosignaalikokoonpanoja | 1M-sarja 2+4Pin, 7Pin ja 9Pin 2M-sarjan 3+2, 3+4Pin ja 9Pin – mukautuu erilaisiin teho- ja signaalivaatimuksiin. |
| Kullatut kontaktit | Alhainen kosketuskestävyys ja korroosiosuoja – ylläpitää suorituskykyä satojen kytkentäjaksojen ajan. |
| -40°C - +105°C Käyttö | Laaja lämpötila-alue kattaa äärimmäiset teollisuus- ja ulkoolosuhteet. |
| Joustavat lopetusvaihtoehdot | Juotos, upotusjuote ja piirilevy – mukautuvat erilaisiin kokoonpanomenetelmiin. |
| Parametri | 1M sarja | 2M sarja |
| Yhteystiedot | 2 + 4 nastaa, 7 nastaa, 8 nastaa | 3+2 nastaa, 3+4 nastaa, 9 nastaa |
| Virtavirta | 12A | 22A |
| Tehojännite | 250V | 800V |
| Signaalivirta | 6A | 9A |
| Signaalijännite | Jopa 50 V AC/DC | |
| Eristysvastus | ≥2000MΩ | ≥2000MΩ |
| Parittelusyklit | ≥1000 kertaa | ≥1000 kertaa |
| Käyttölämpötila | -40°C ~ +105°C | -40°C ~ +105°C |
| Suojausluokitus | IP67 (paritettu kunto) | IP67 (paritettu kunto) |
| Asunnon materiaali | PA6 | PA6 |
| Yhteysmateriaali | Kupariseos kullattu | Kupariseos kullattu |
M-sarjan teho- ja signaalihybridiliitin on käytössä kaikilla aloilla, joilla yhdistetty teho-signaaliliitettävyys yksinkertaistaa laitteiden suunnittelua ja vähentää asennuksen monimutkaisuutta.
Robotiikka – Moottorin teho + enkooderin palaute, varren pään työkalujen teho + anturisignaalit.
Teollisuusautomaatio – Toimilaitteen teho + asennon palaute, venttiilin ohjaus + tilan valvonta.
Lääketieteelliset laitteet – Pumpun teho + virtausanturin signaalit, diagnostiikkalaitteiden teho + tiedot.
LED-valaistus – Tehokkaat LED-ajurit + DALI/DMX-ohjaussignaalit.
Teollisuusanturit – Anturin teho + IO-Link-yhteys.
Autoteollisuus – Kokoonpanolinjan laitteiden virta + ohjaussignaalit.
Uusiutuva energia – Aurinkoenergian seurantalaitteen teho + sijaintipalaute.
| Sertifiointi | Laajuus |
| ISO 9001:2015 | Laadunhallinta – suunnittelu, tuotanto ja huoltopalvelu. |
| ISO 14001:2015 | Ympäristönhallinta – todistettu jätteen vähentäminen ja kestävät käytännöt. |
| ISO 13485:2016 | Lääketieteellisten laitteiden laadunhallinta – koskee M-sarjaa, jota käytetään diagnostisissa tai valvontalaitteissa. |
| UL tunnustettu | Komponenttitason turvallisuussertifikaatti Pohjois-Amerikan markkinoille. |
| RoHS | Vaarallisten aineiden rajoitus – EU-direktiivin mukainen. |
Reunionin M-sarjan tuotantolinja toimii tiukan prosessivalvonnan alaisena. IP67-tiivistys varmistetaan jokaisessa tuotantoerässä todellisella upotustestillä. Testauspöytäkirjat, materiaalitodistukset ja tarkastusraportit säilytetään jokaisesta erästä.
Molemmat liittimet yhdistävät tehon ja signaalin yhdeksi rajapinnaksi, mutta ne palvelevat erilaisia sovellustarpeita:
| Aspekti | M-sarjan hybridi | X-sarjan hybridi |
| Lukitusmekanismi | Kierteinen lukitusjärjestelmä | Nopea pyörimislukkojärjestelmä |
| Tiivistys | IP67 (vakio) | IP67 (vakio) |
| Teholuokitus | Jopa 22A | Jopa 30A |
| Kuoren koko | 1M, 2M sarjat | 1X, 3X sarjat |
| Ensisijainen sovellus | Teollisuus, robotiikka, LED-valaistus, | Testauslaitteet, robotiikka, akku, energia, LED-näyttö |
